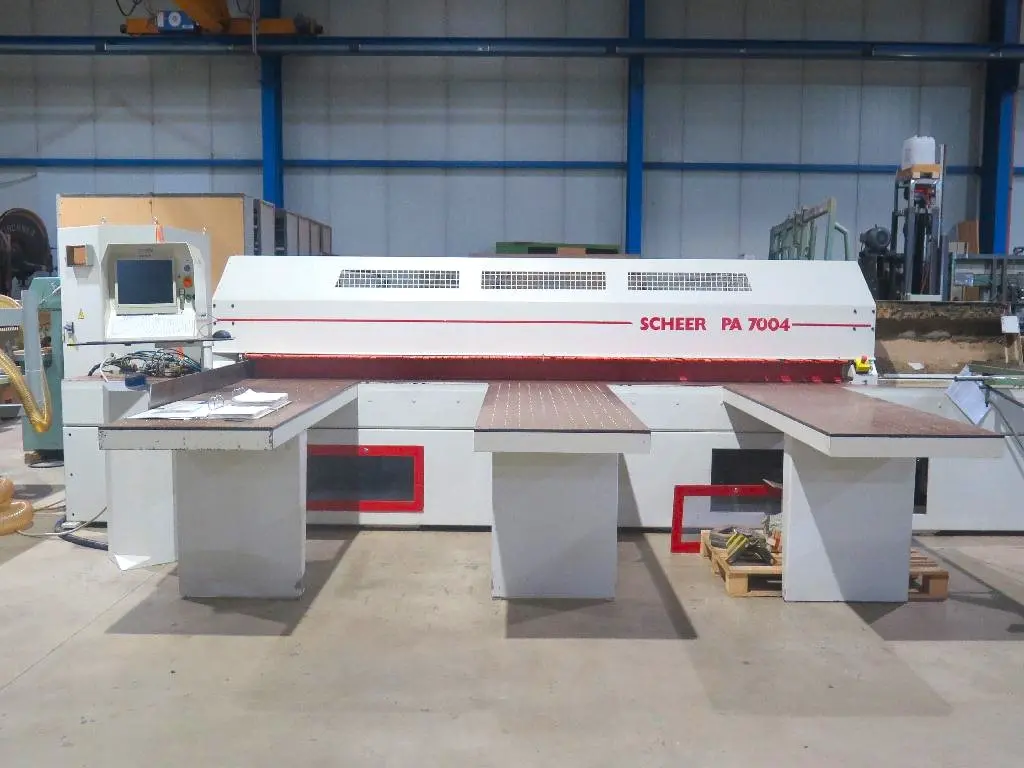

Plattensäge mit Hubtischbeschickung Scheer PA 7004

Plattensäge mit Hubtischbeschickung Scheer

Type: PA 7004

Baujahr: 1999 CE

https://youtu.be/2X8-9v6AcAU

mit automatischer Hubtischbeschickung

mit Schnittoptimierungs-Software

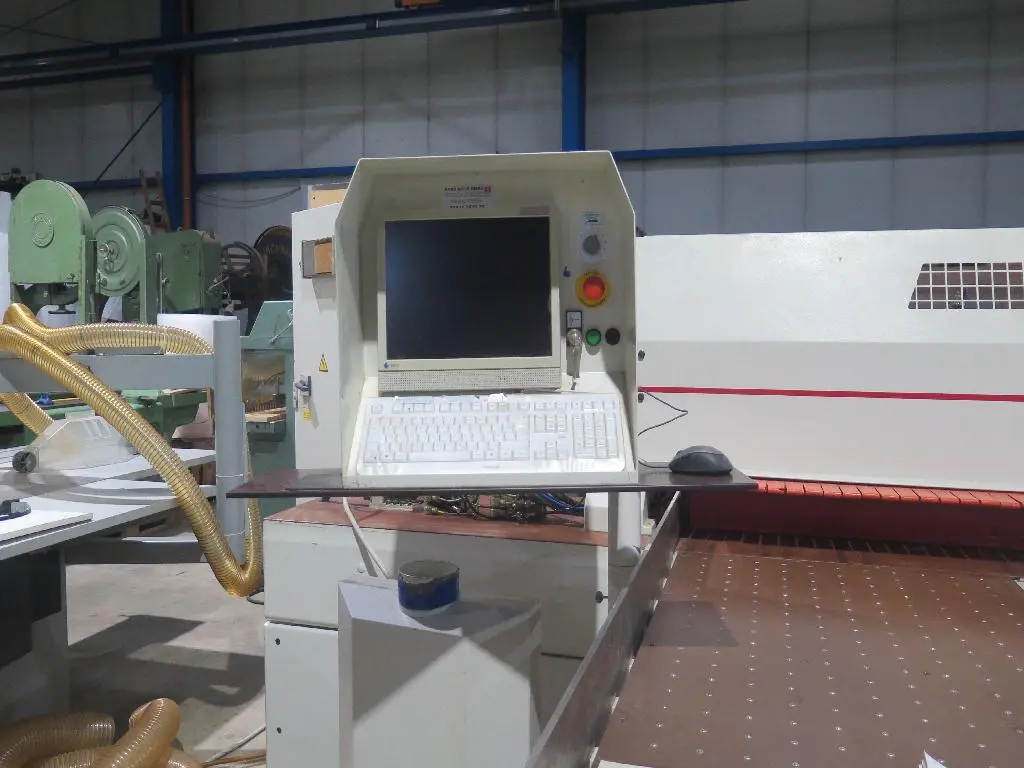

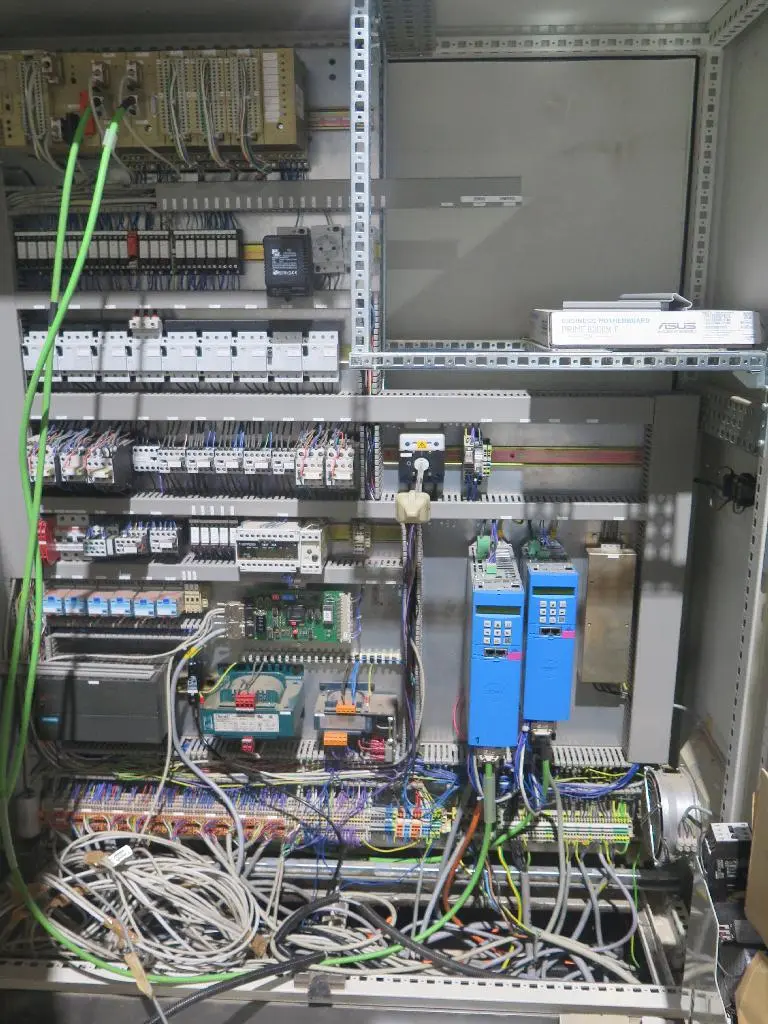

in 11.2020 neuer PC mit DNC-AT Steuerung,

Betriebssystem Linux mit PA-Software S5

Schnittlänge 4200 mm

Verfahrweg des Materialschiebers 4250 mm

Schnitthöhe 115 mm

Maximaler Sägeblattüberstand 135 mm

Plattensäge Größe FM22

Hauptsägeblatt Durchmesser maximal 450 mm

Vorritzsägeblatt Durchmesser maximal 200 mm

Sägeblatt Bohrung 30 mm

Vorschubgeschwindigkeit der Säge 0-100 m/min.

Rücklaufgeschwindigkeit der Säge 100 m/min.

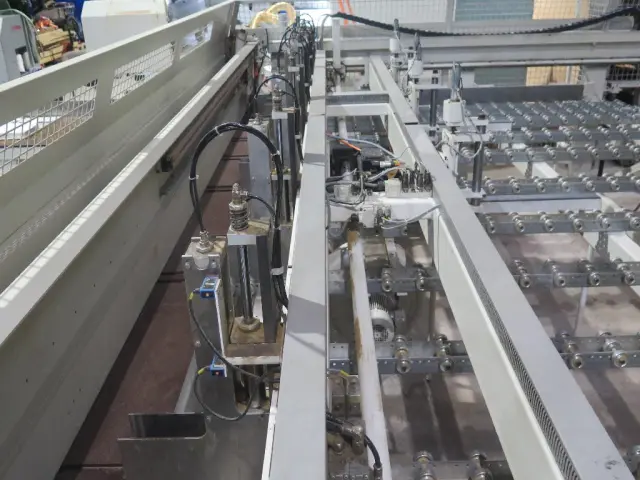

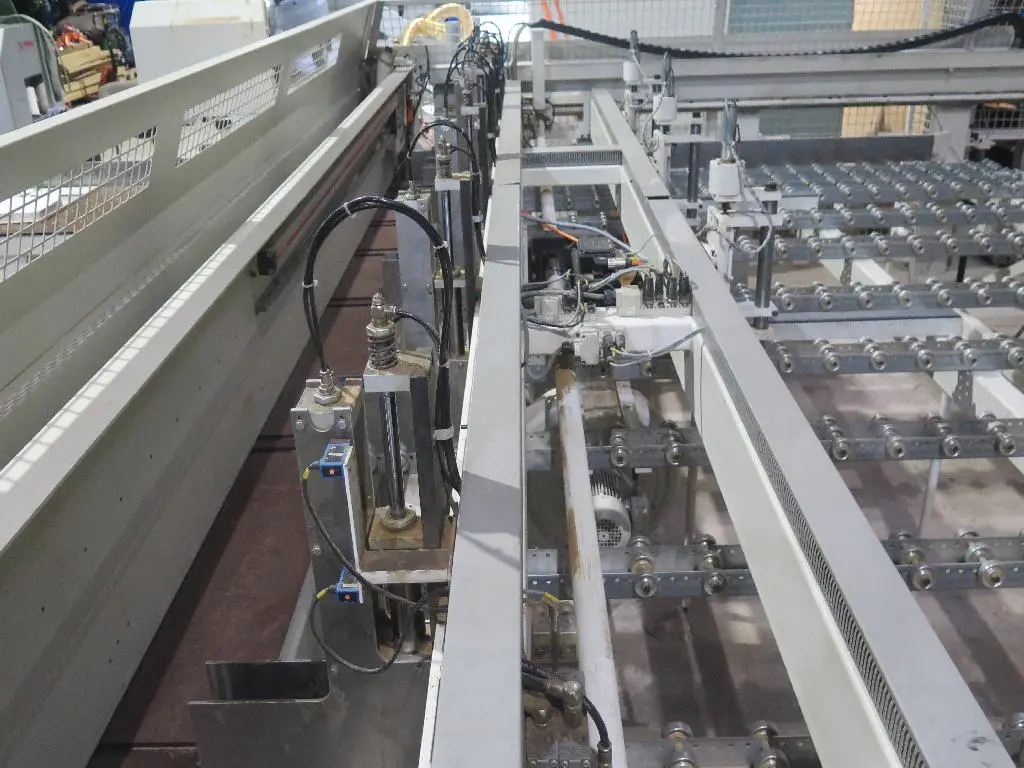

Anzahl der Spannzangen 7 Stück

Vorschubgeschwindigkeit des Materialschiebers

im Vorlauf 30 m/min, im Rücklauf 70 m/min.

Restabschnitteinrichtung SP5004

Sägemotor 11 kW, Vorritzer 2,2 kW

Sägevorschubmotor 1,1 kW, Tischvorschubmotor 1,63 kW

Hubtischmotor 4 kW, Antriebsmotor für Rollenbahn 0,37 kW

Leistung gesamt 20,4 kW

Vordere Luftkissen Auflagetische 3 Stück

Breite der Tische 800 mm, Länge 2000 mm

Druckluft maximal 6 bar, Grenzdruck 7 bar

Druckluftschlauch Durchmesser 10mm

Luftverbrauch ca. 15 Liter je Takt

Winkelanpresseinrichtung WP 5033

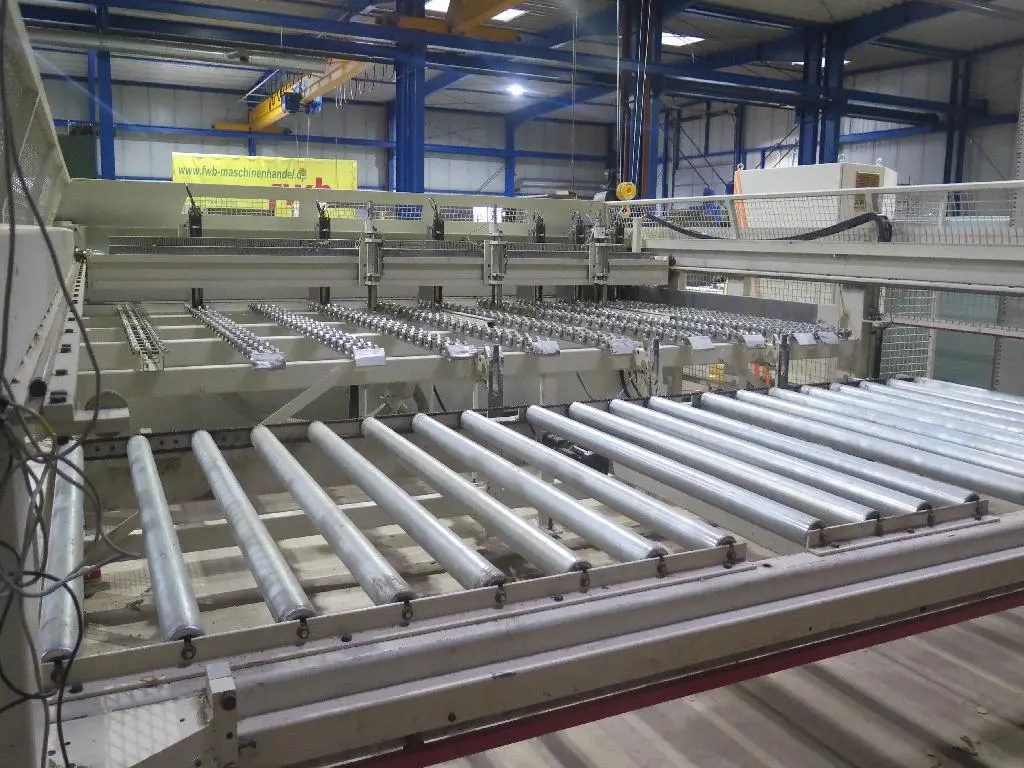

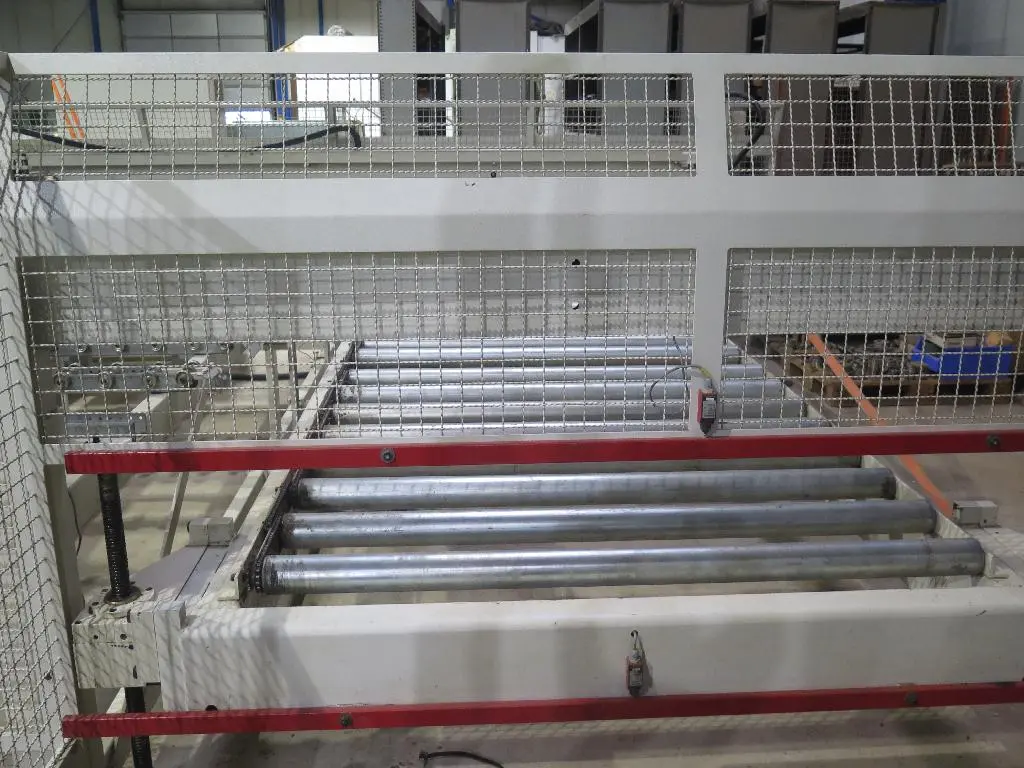

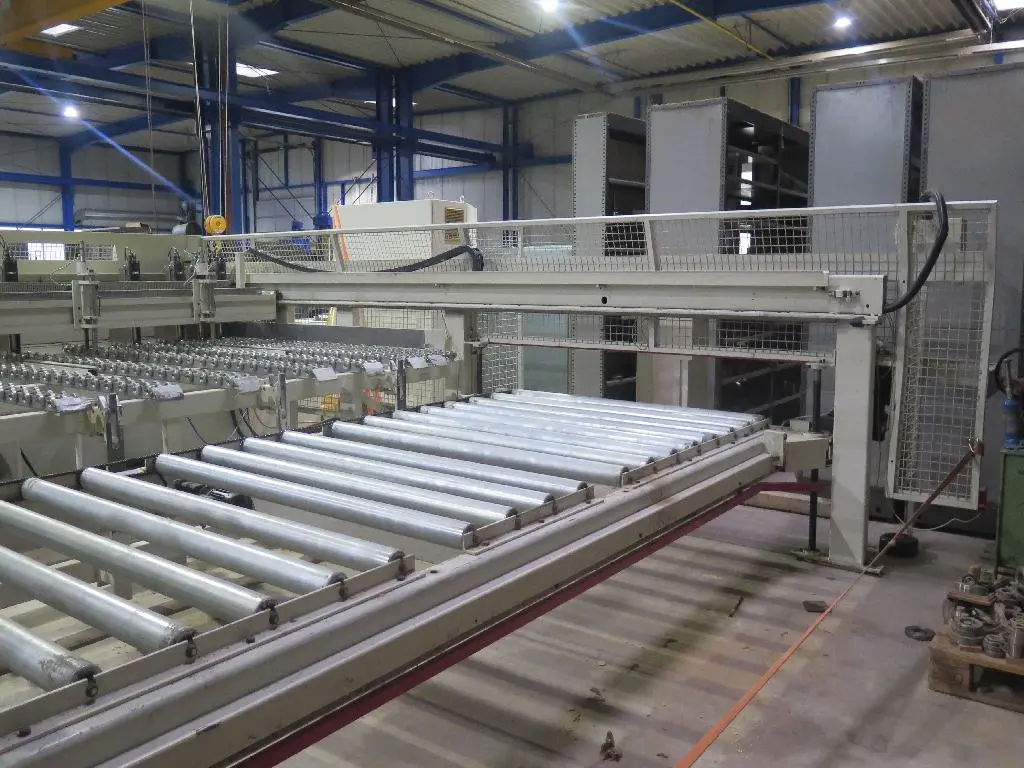

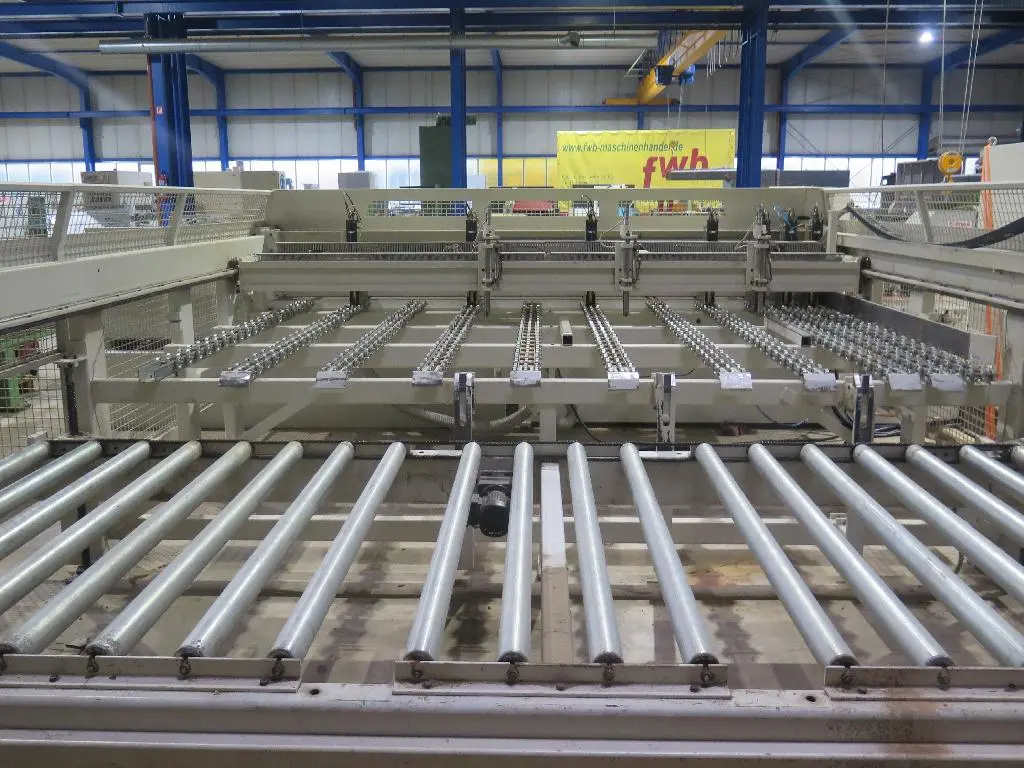

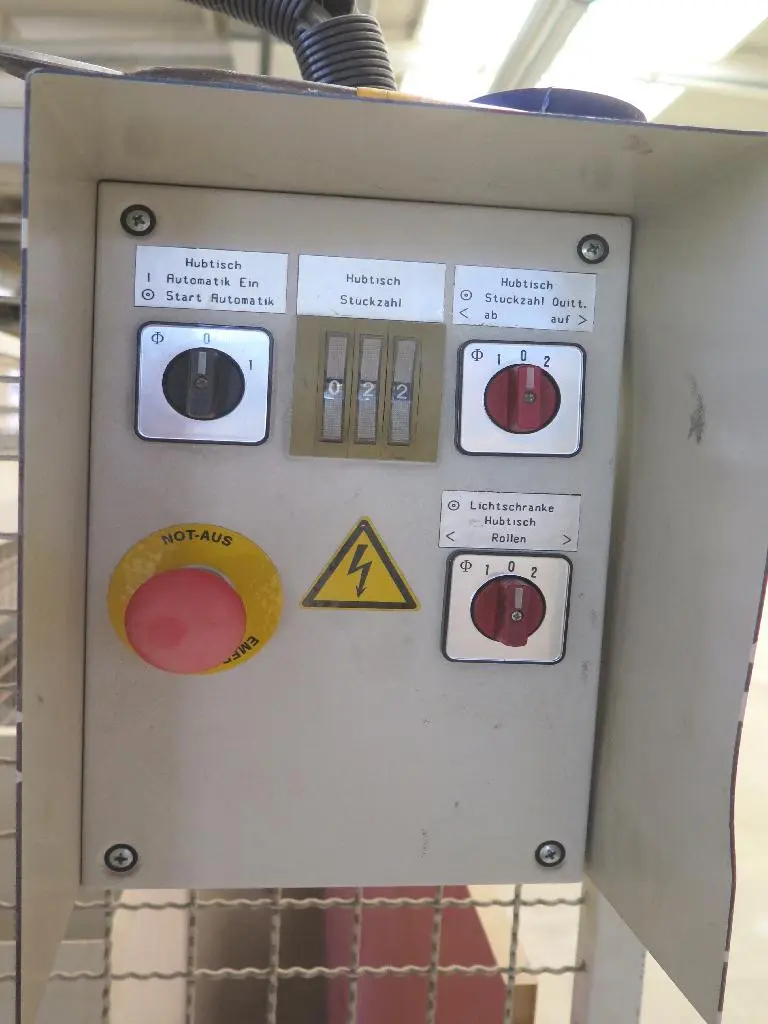

Hubtischeinrichtung mit angetriebener Rollenbahn

Abmessungen 1700 mm x 4700 mm

3 x Absauganschluss Durchmesser 120 mm

Dokumentation vorhanden

Konformitätserklärung vorhanden
