Präzision ohne Kompromisse: Wie du BIM-Daten verlustfrei auf das Fundament bringst

DER DIGITALE WORKFLOW: Vom Datensatz zum Ankerpunkt

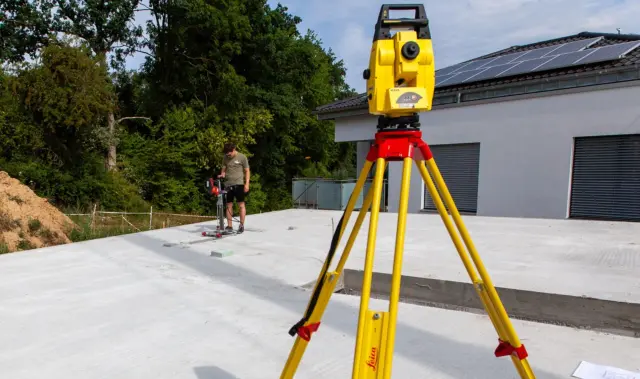

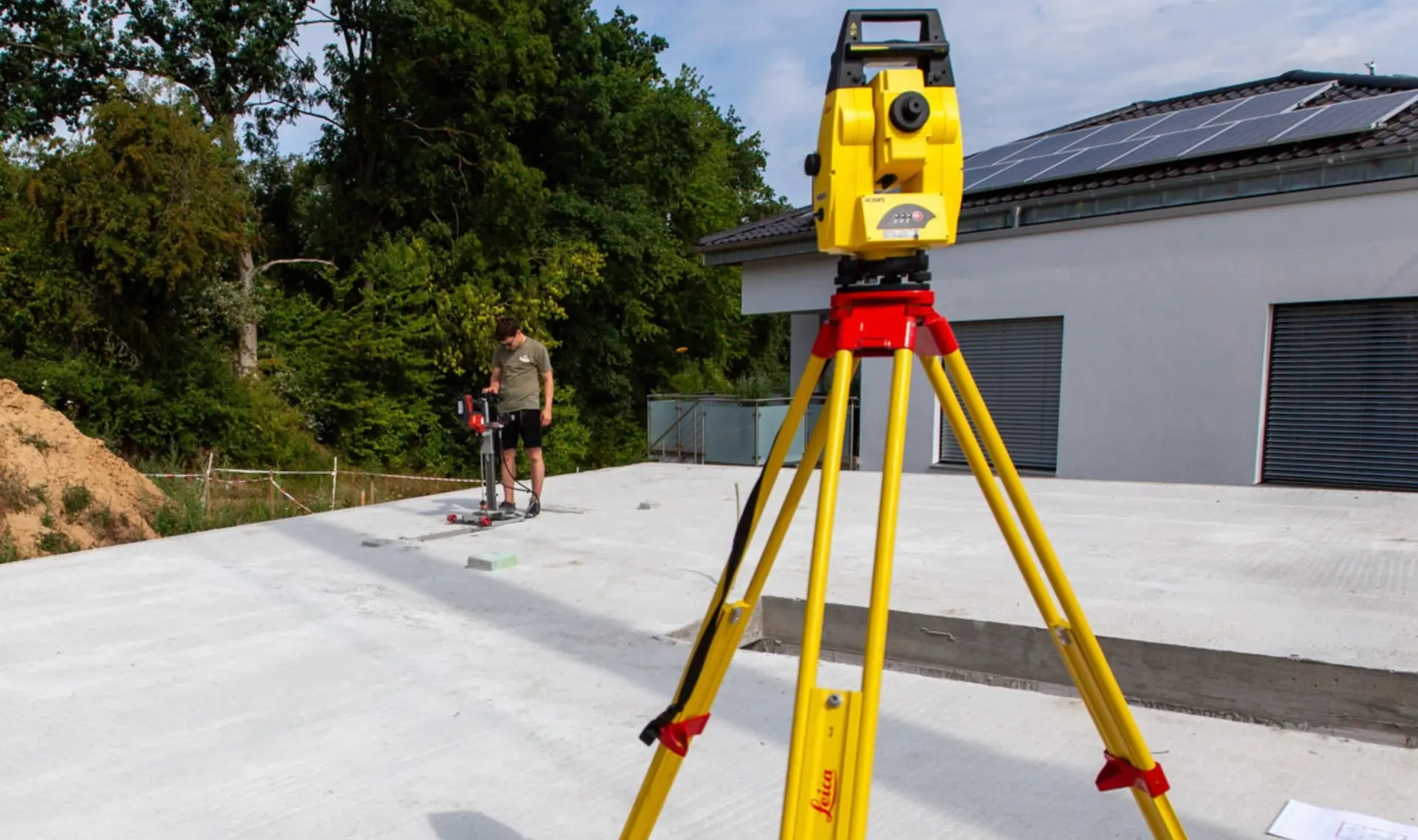

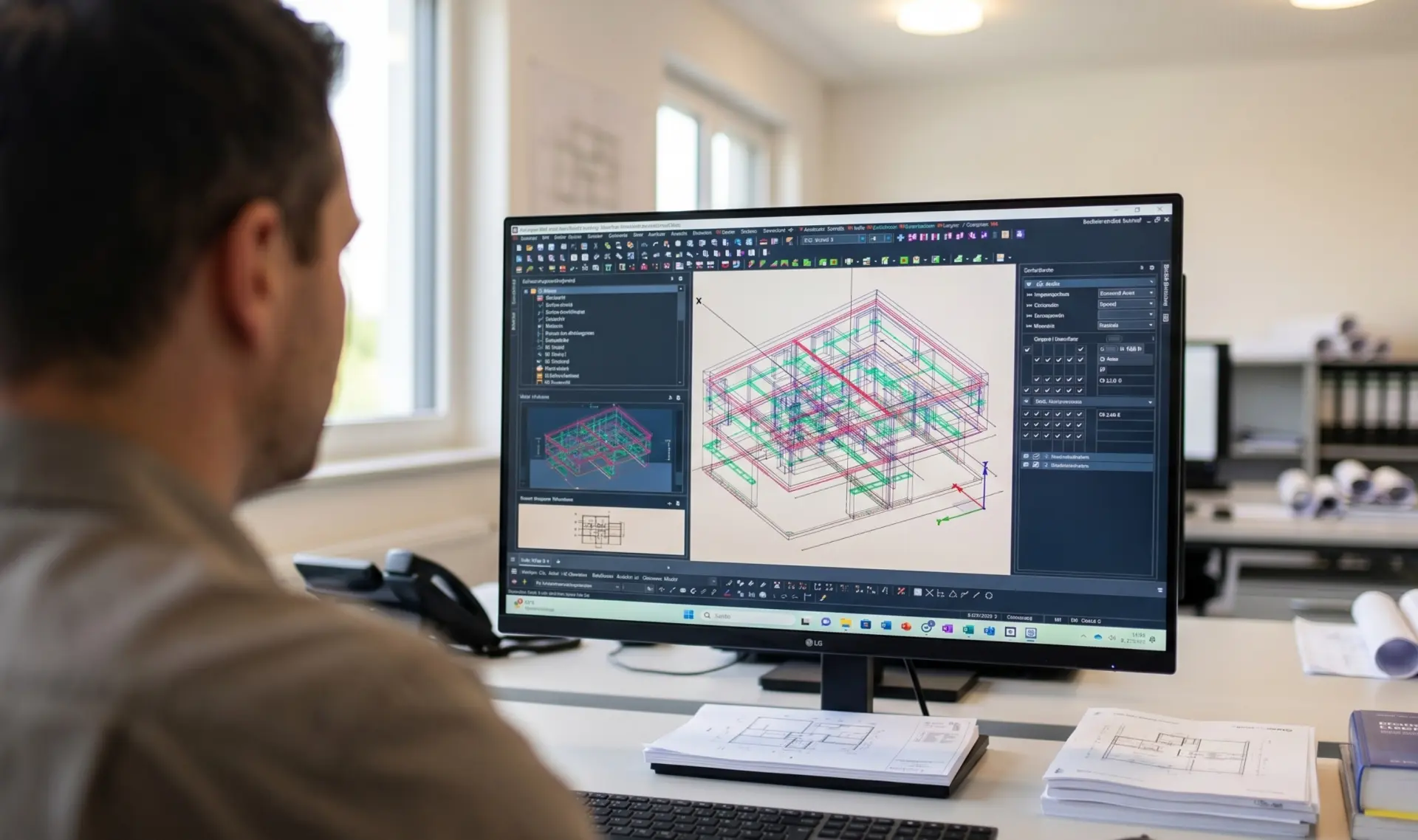

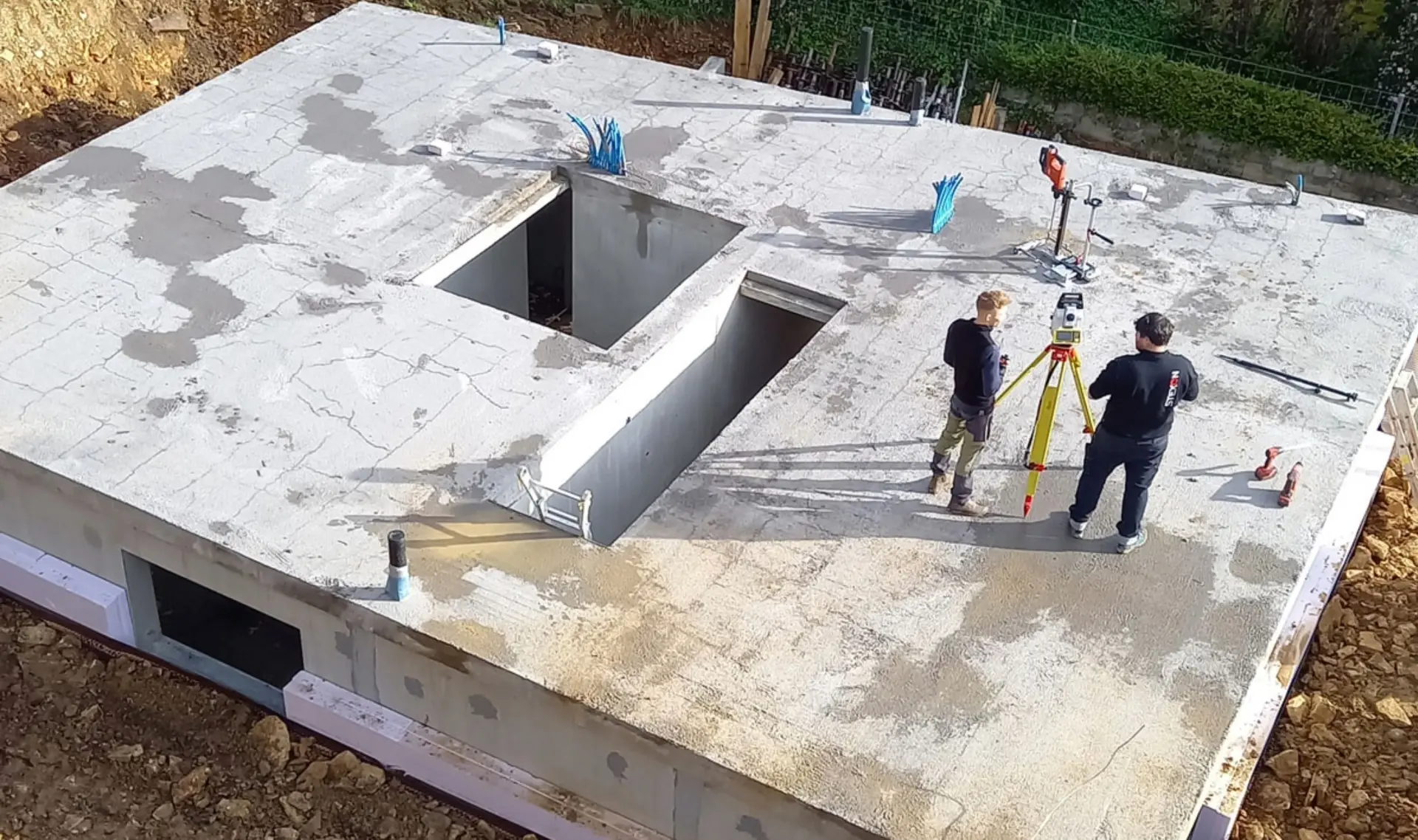

Ein moderner Prozess beginnt nicht mit der Schlagschnur, sondern mit der digitalen Totalstation (Tachymeter). Anstatt manuell Messpunkte zu übertragen, fließen die Grundrissdaten direkt aus der CAD-Planung in das Messgerät. Das Ergebnis ist ein systematischer Ablauf, der Fehlerquellen minimiert:

• Verlustfreie Datenübertragung: Die CAD-Daten werden per Datenträger direkt eingelesen, was manuellen Zeichenaufwand und Übertragungsfehler eliminiert.


• Automatisierte Bestandsaufnahme: Das System erfasst Bauecken sowie den höchsten Punkt der Betonplatte, um die Messpositionen exakt zu justieren.

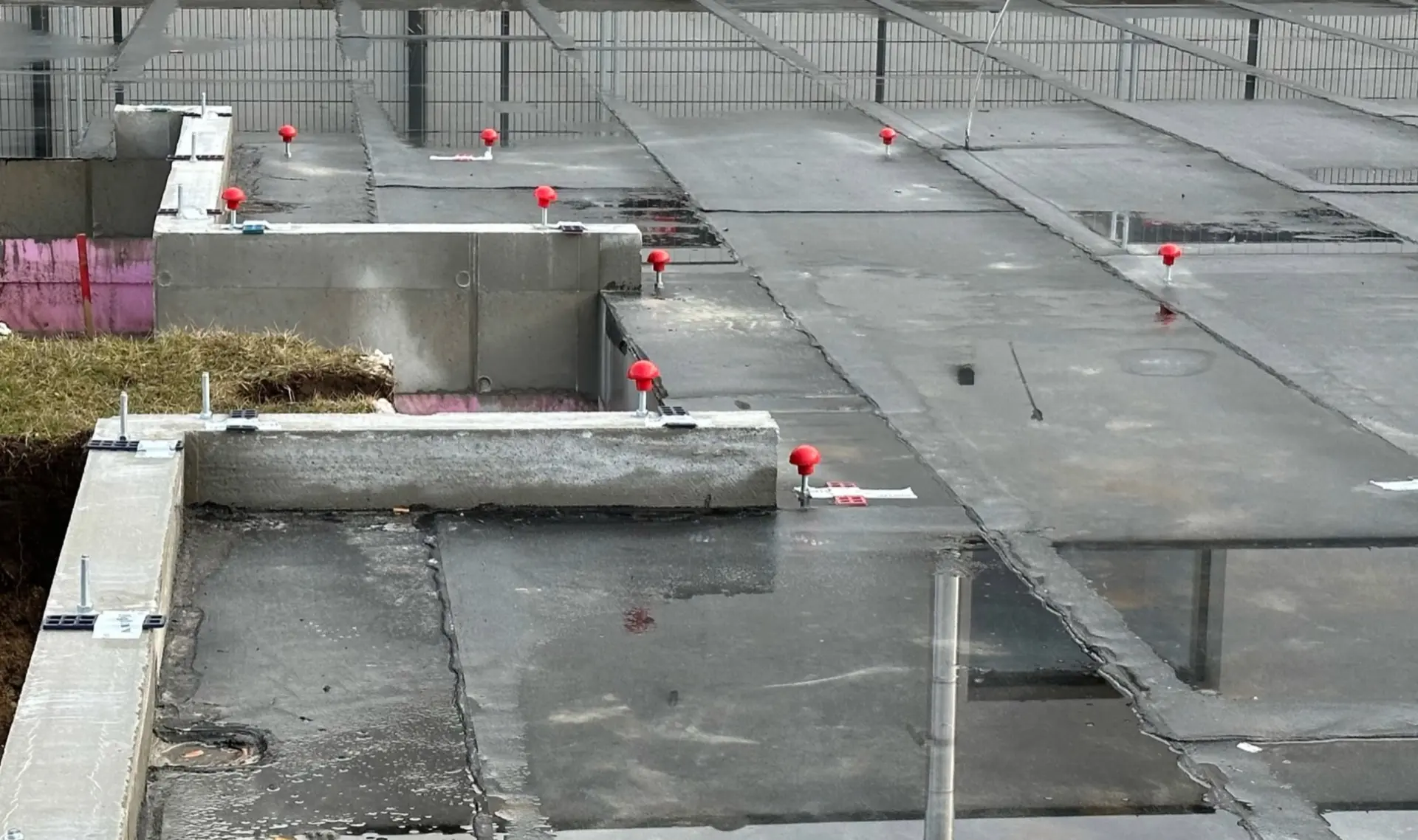

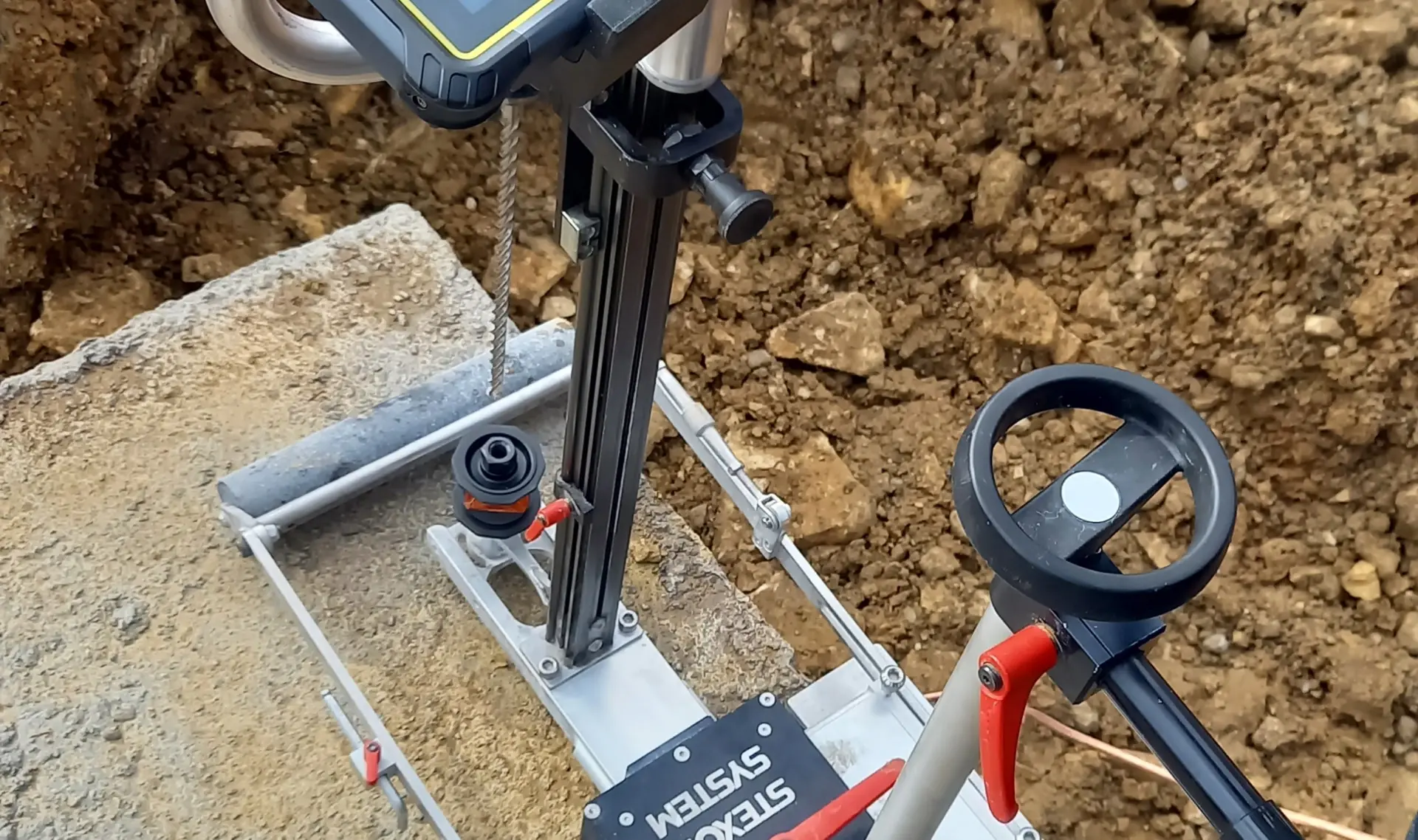

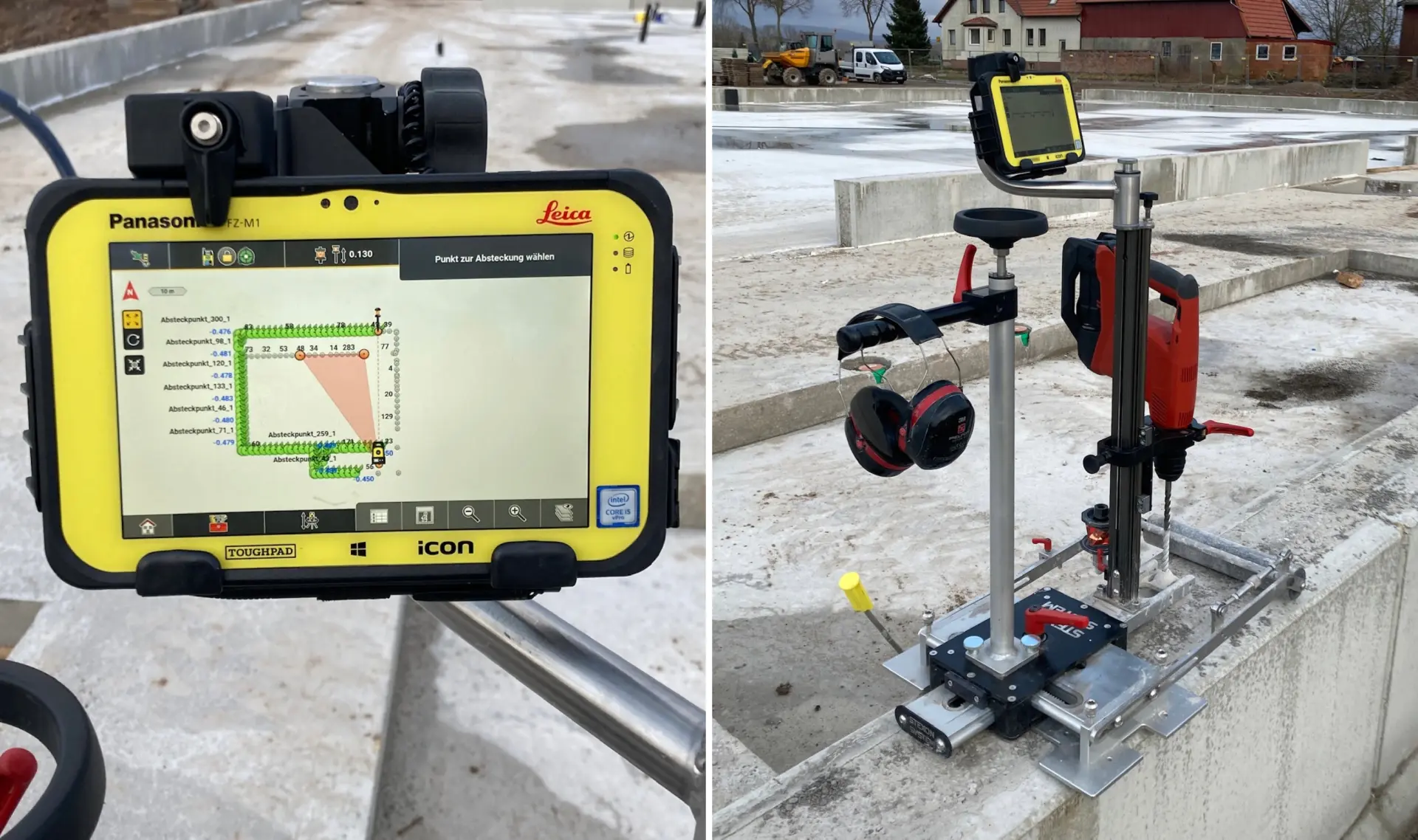

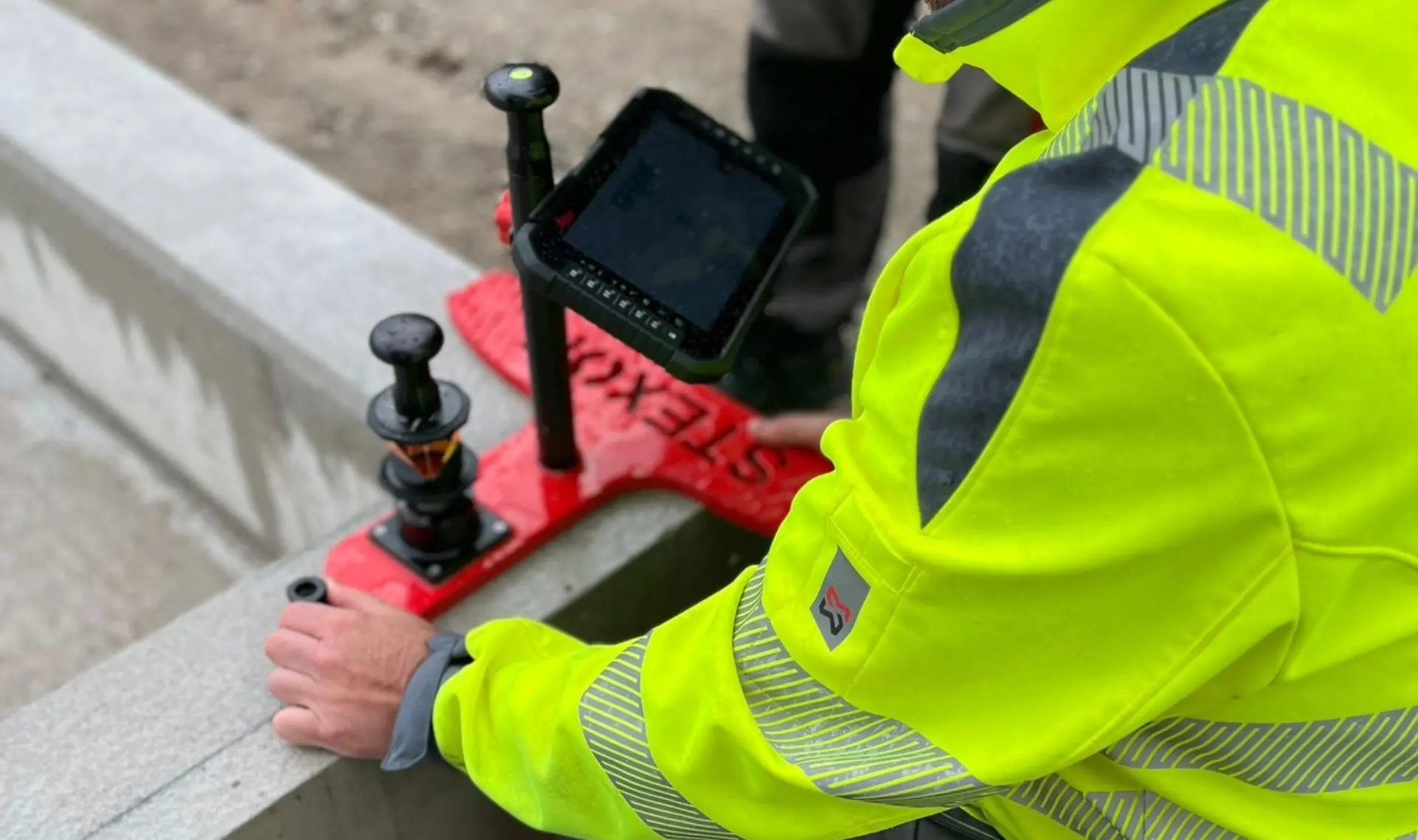

• 3D-Bohrpunkt-Bestimmung: Die Positionen der Schwerlastanker werden in allen drei Achsen eingemessen und mit Spezialgeräten absolut senkrecht ausgeführt.

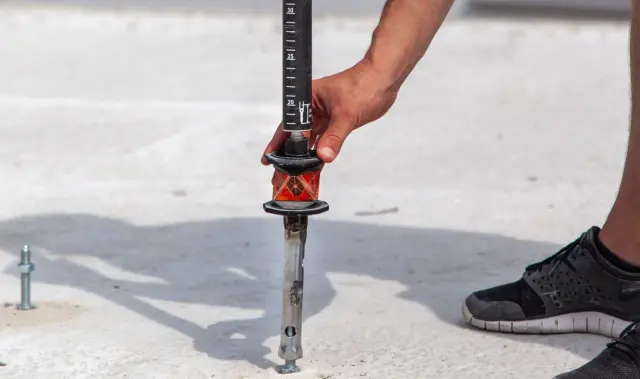

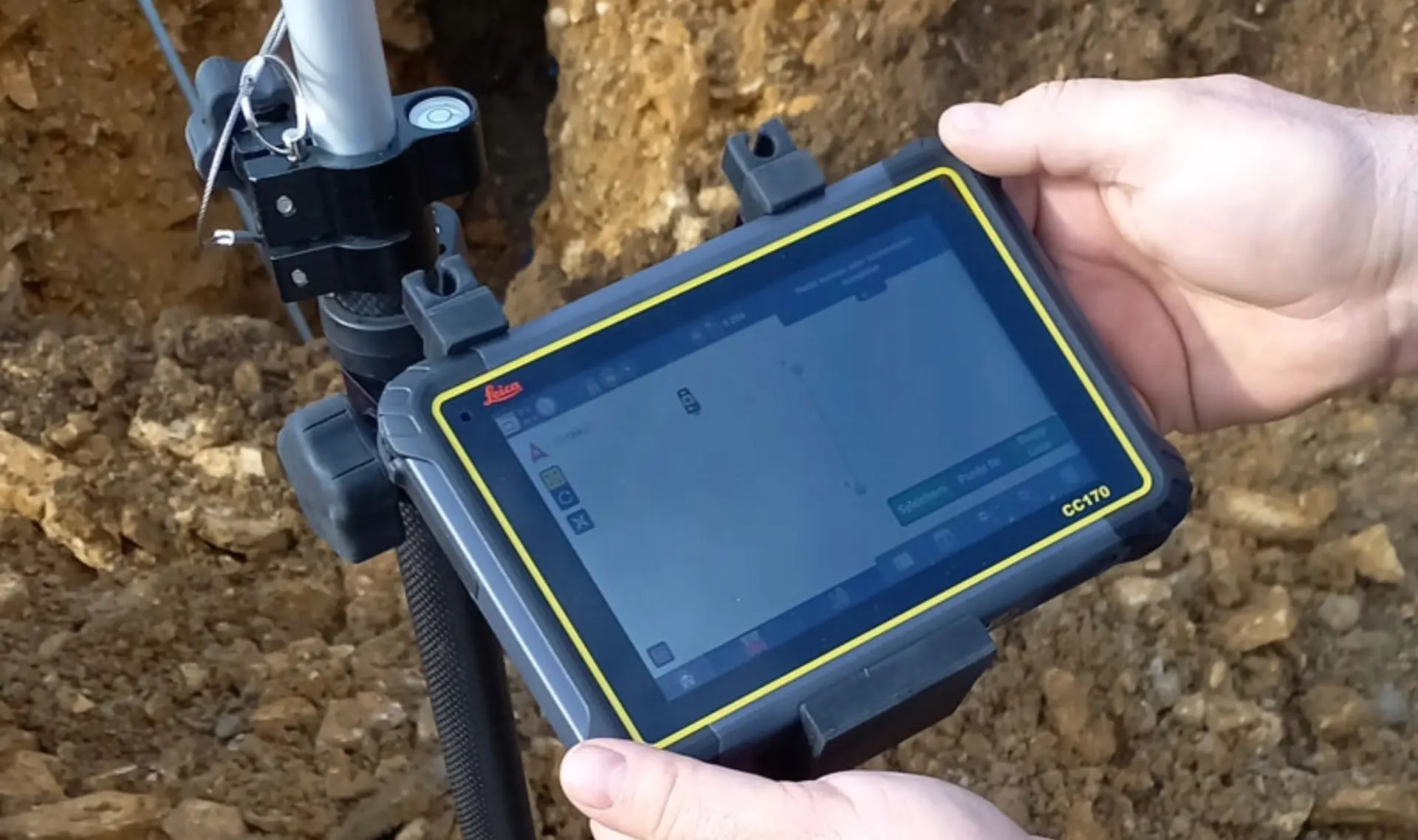

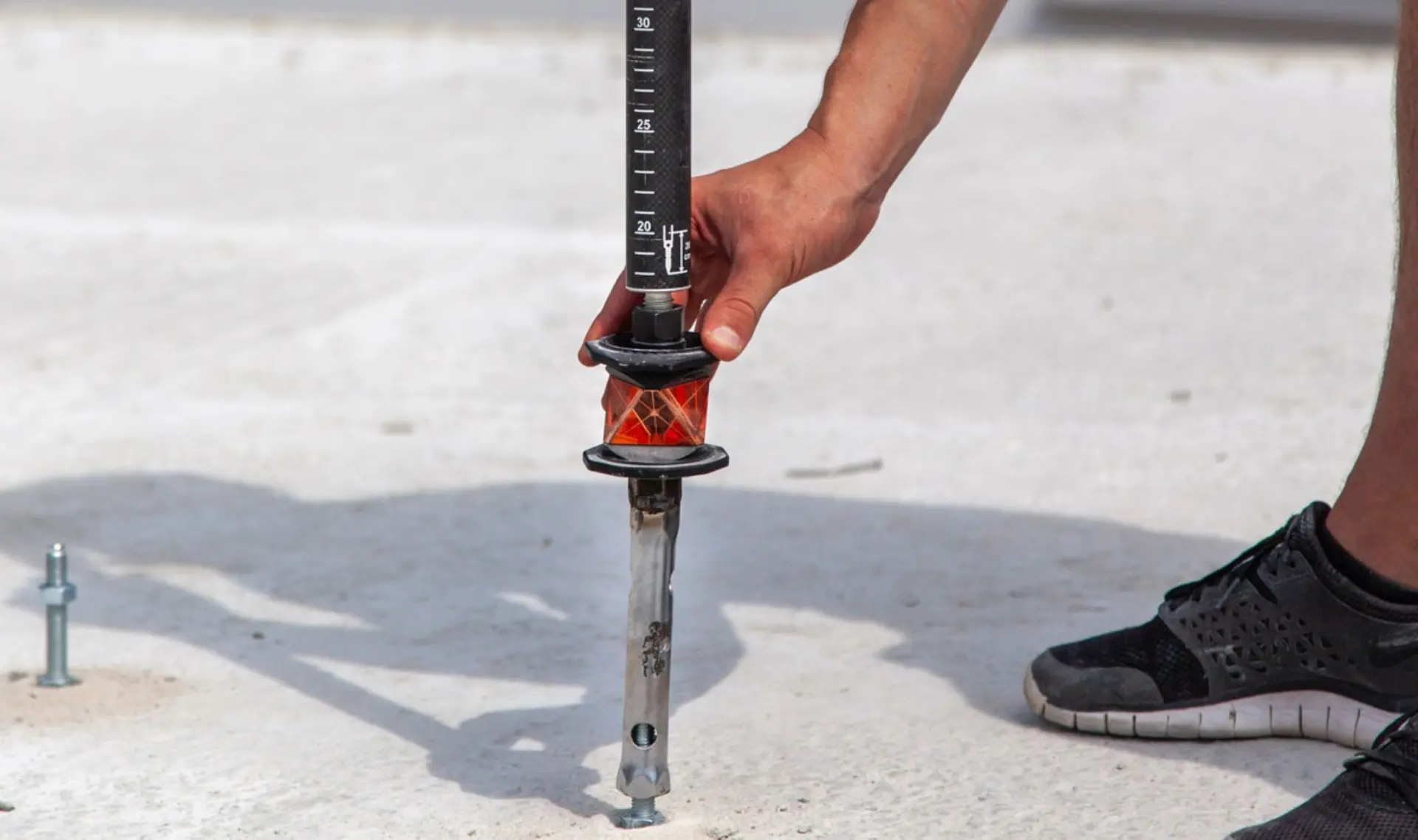

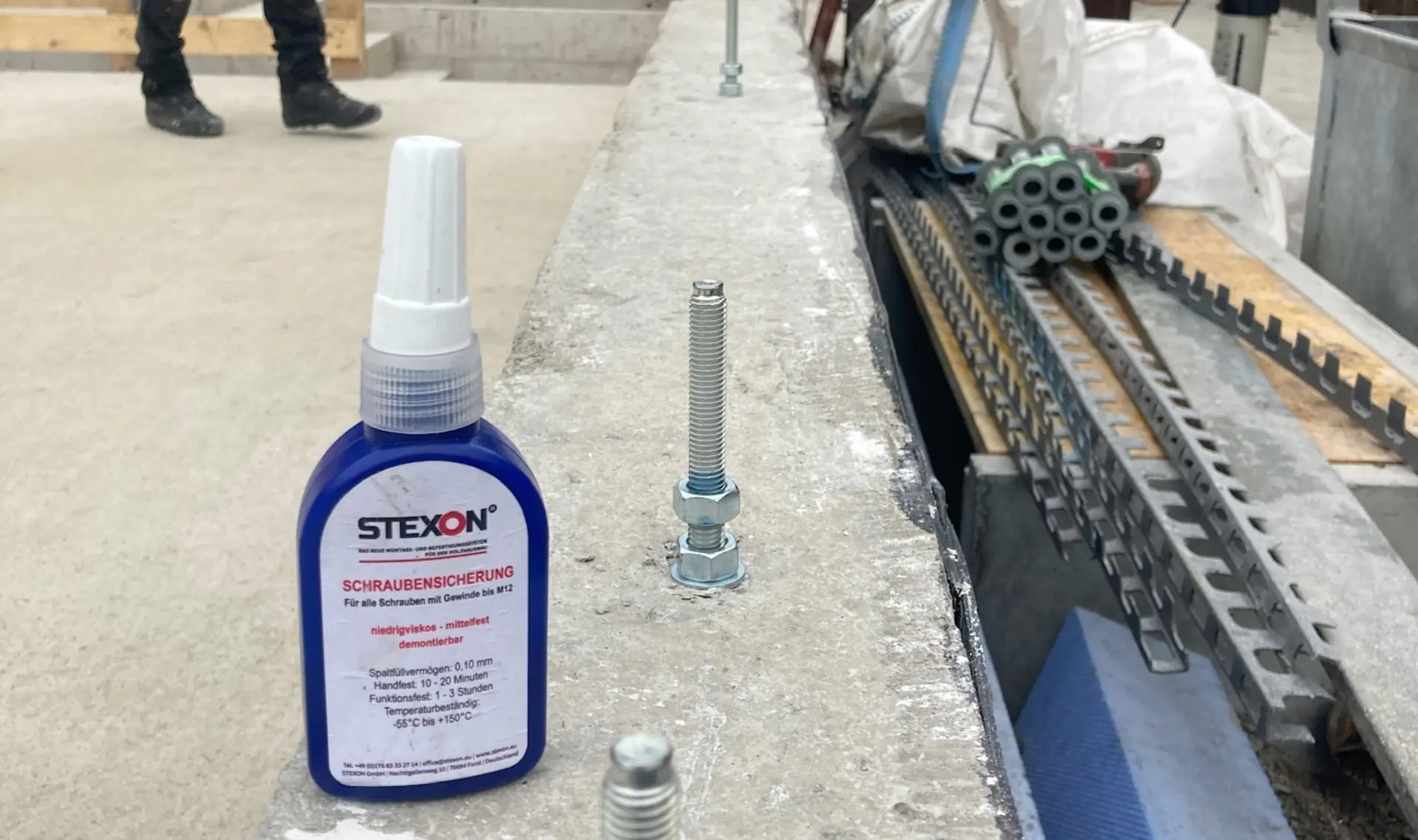

• Exakte Höhennivellierung: Unebenheiten im Fundament werden durch millimetergenaue Justierung der Nivelliermuttern ausgeglichen, wobei die Einstellwerte direkt auf dem Tablet erscheinen.

----------------------------------------------

EFFIZIENZ DURCH STECKMONTAGE

Ist das Fundament präzise vorbereitet, spielt das STEXON Steckverbindungs-System seine volle Stärke aus. Da die Verbinder bereits im Werk in die Holzelemente vormontiert werden, verlagert sich ein Großteil der Wertschöpfung in die kontrollierte Werkstattumgebung.

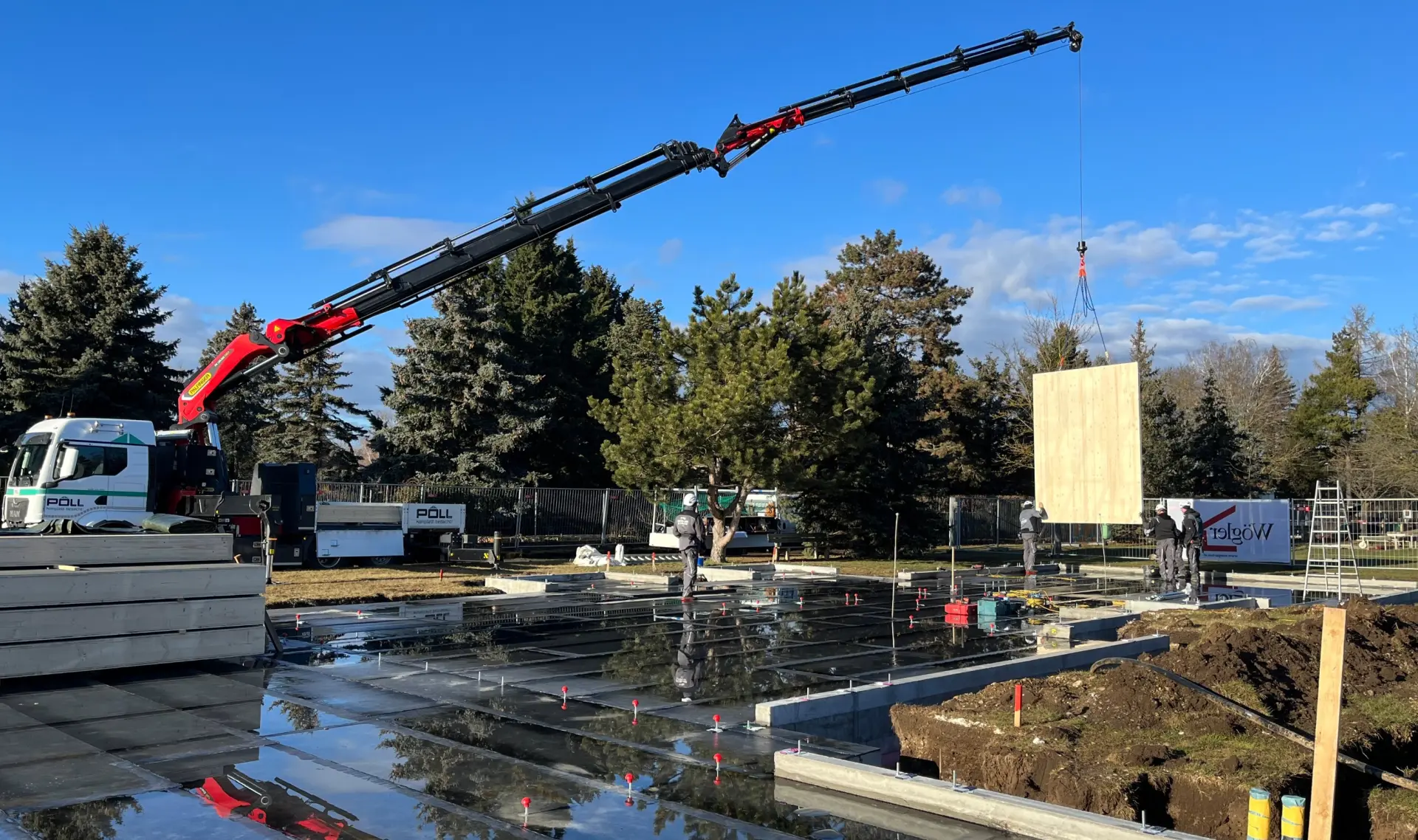

Auf der Baustelle werden die Wand-, Decken- oder Dachelemente in Minutenschnelle auf die Bolzen gesteckt. Ein mechanischer Verriegelungsmechanismus sorgt für eine sofortige kraft- und formschlüssige Verbindung, die sowohl Zug- als auch Schubkräfte sicher überträgt. Zeitraubende Schraub- oder Korrekturgänge sowie der Einsatz von klassischen Zugankern oder Schubwinkeln entfallen komplett.

----------------------------------------------

DEIN NUTZEN: Maximale Prozessqualität

Dieser datengeführte Ablauf sorgt für eine enorme Genauigkeit mit Toleranzen von lediglich ± 1 bis 2 Millimetern. Für deinen Betrieb bedeutet das:

1. Höhere Ausführungsqualität: Durchgängige Maßhaltigkeit ohne aufwendige Nacharbeiten vor Ort.


2. Personelle Entlastung: Viele Schritte, wie das Einmessen, sind heute effizient im Ein-Mann-Betrieb möglich.


3. Planbare Sicherheit: Die digitale Dokumentation der Vermessungsdaten bietet eine rechtssichere Grundlage für die Bauakte.


4. Wetterunabhängigkeit: Durch den hohen Vorfertigungsgrad verkürzt sich die Montagezeit im Außenbereich massiv.


Die konsequente Nutzung von BIM endet nicht beim digitalen Modell. Erst durch die passende Verbindungstechnik und digitale Messmethoden wird der Workflow auf der Baustelle stabil und profitabel. Wer auf Präzision beim Stecken statt auf Improvisation beim Schrauben setzt, sichert sich einen klaren Wettbewerbsvorteil im modernen Holzbau.

----------------------------------------------
