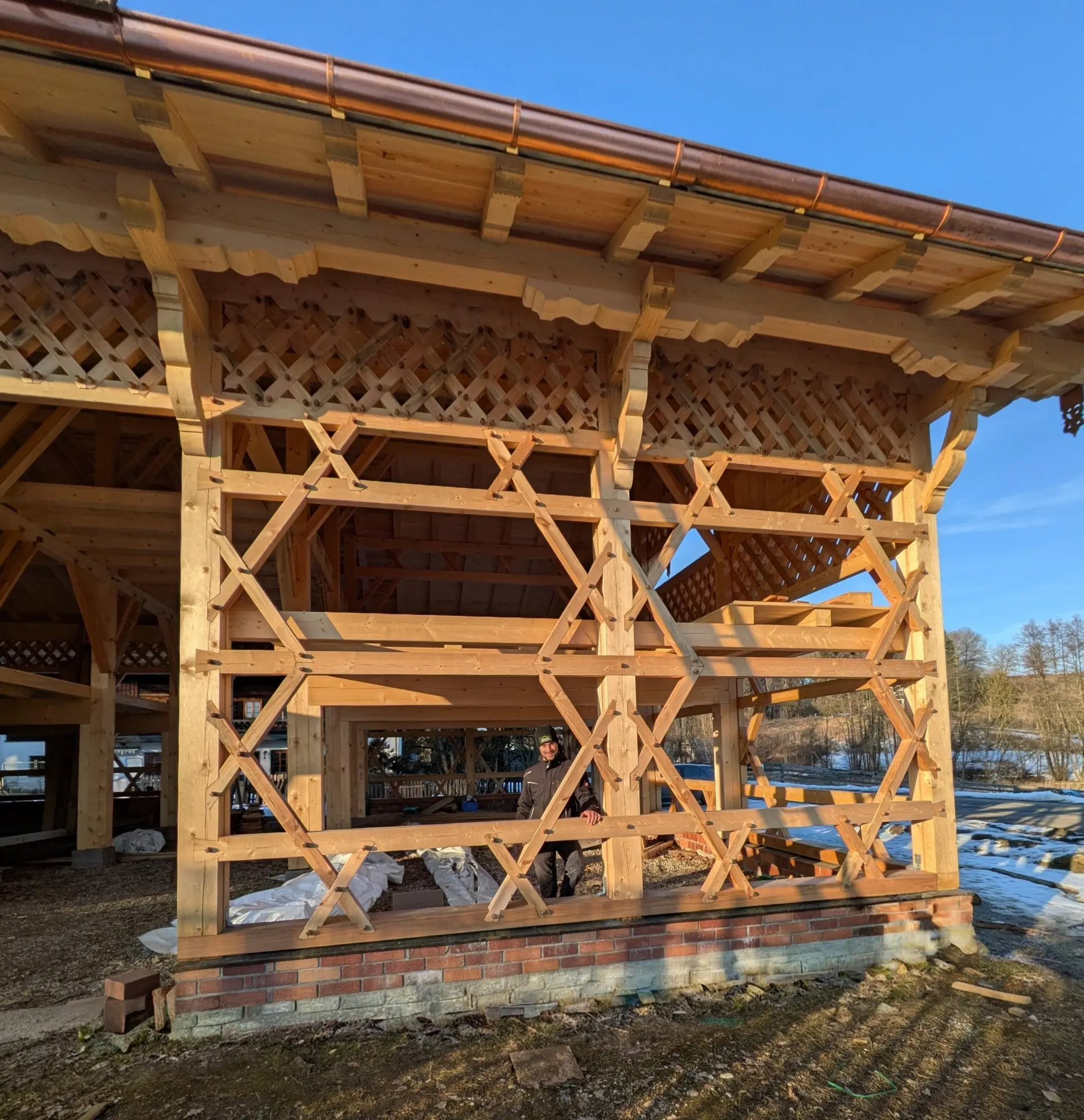

Ein Bundwerkstadel nach historischem Vorbild

Planung mit moderner Technik

Die gesamte Planung erfolgte vollständig in CAD. Das war eine wichtige Grundlage, um die komplexen Verbindungen, die Vielzahl an Überblattungen und den späteren Abbund sowie die Montage technisch sauber vorzubereiten. Gerade bei einem Bauwerk dieser Art ist eine exakte Planung entscheidend, um spätere Probleme auf der Baustelle zu vermeiden.

Abbund zwischen Maschine und Handwerk

Der Abbund wurde bewusst als Kombination aus moderner Technik und traditionellem Handabbund ausgeführt. Die Hauptbauteile wurden mit einer hochmodernen Hundegger Abbundanlage gefertigt. Das war notwendig, um das Projekt wirtschaftlich umsetzen zu können.

Bestimmte Verbindungen, insbesondere die Schwalbenschwanzüberblattungen, wurden jedoch vollständig von Hand abgebunden. Diese Verbindungen lassen sich mit CNC Technik nicht präzise genug herstellen, da das verwendete Bauholz teilweise verdreht und gebogen ist. Genau hier zeigt sich der Wert des klassischen Zimmererhandwerks.

Verwendete Holzarten

Es wurde ausschließlich klassisches Bauholz verwendet. Auf moderne Produkte wie BSH oder KVH wurde bewusst verzichtet.

Säulen und Pfetten wurden aus Fichte gefertigt.

Bundwerk und Kopfbänder aus Kiefer.

Die Schwellen sowie die Verschalung bestehen aus Lärche, da diese dauerhaft der Bewitterung standhalten muss.

Konstruktive Besonderheiten

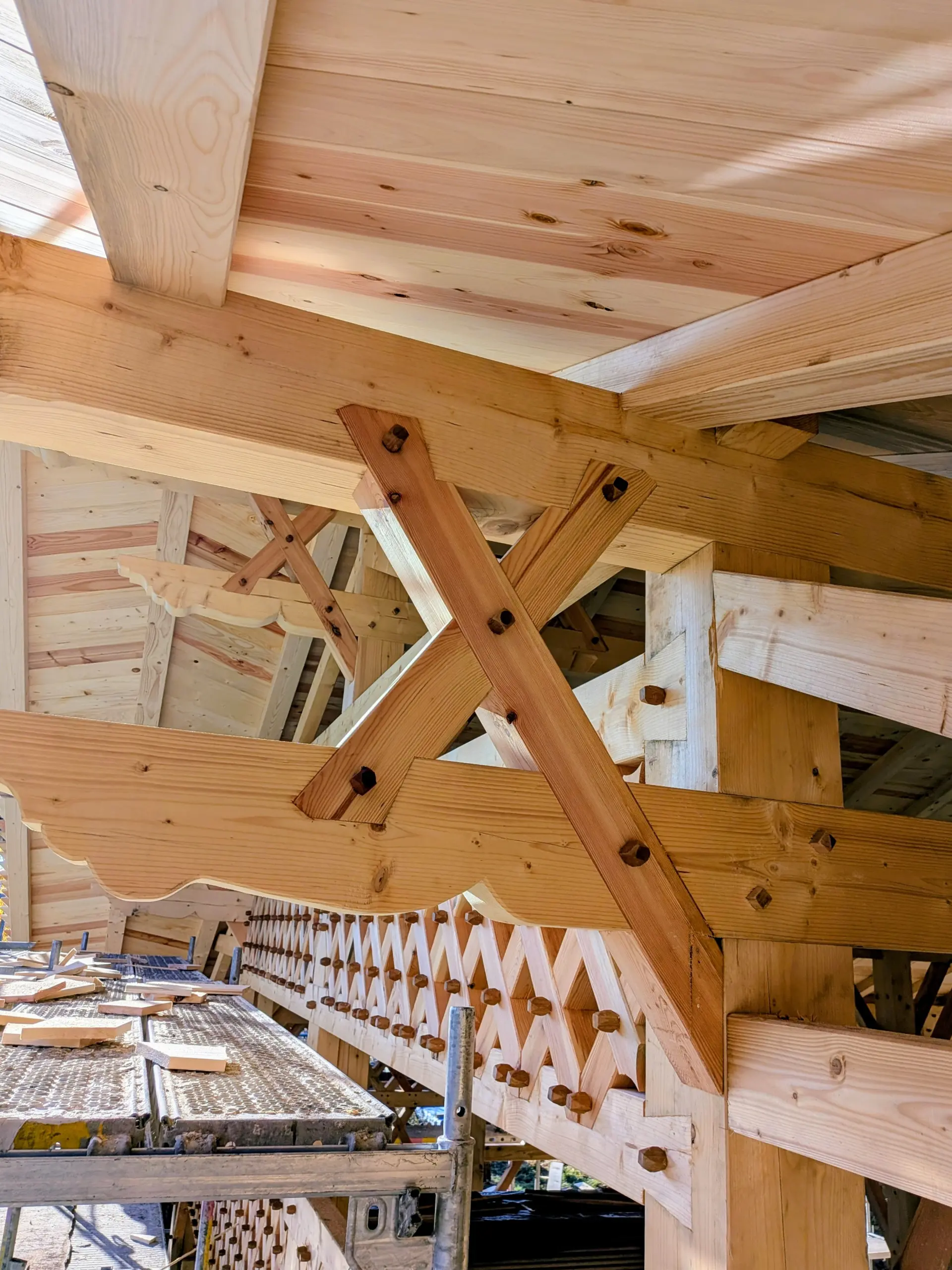

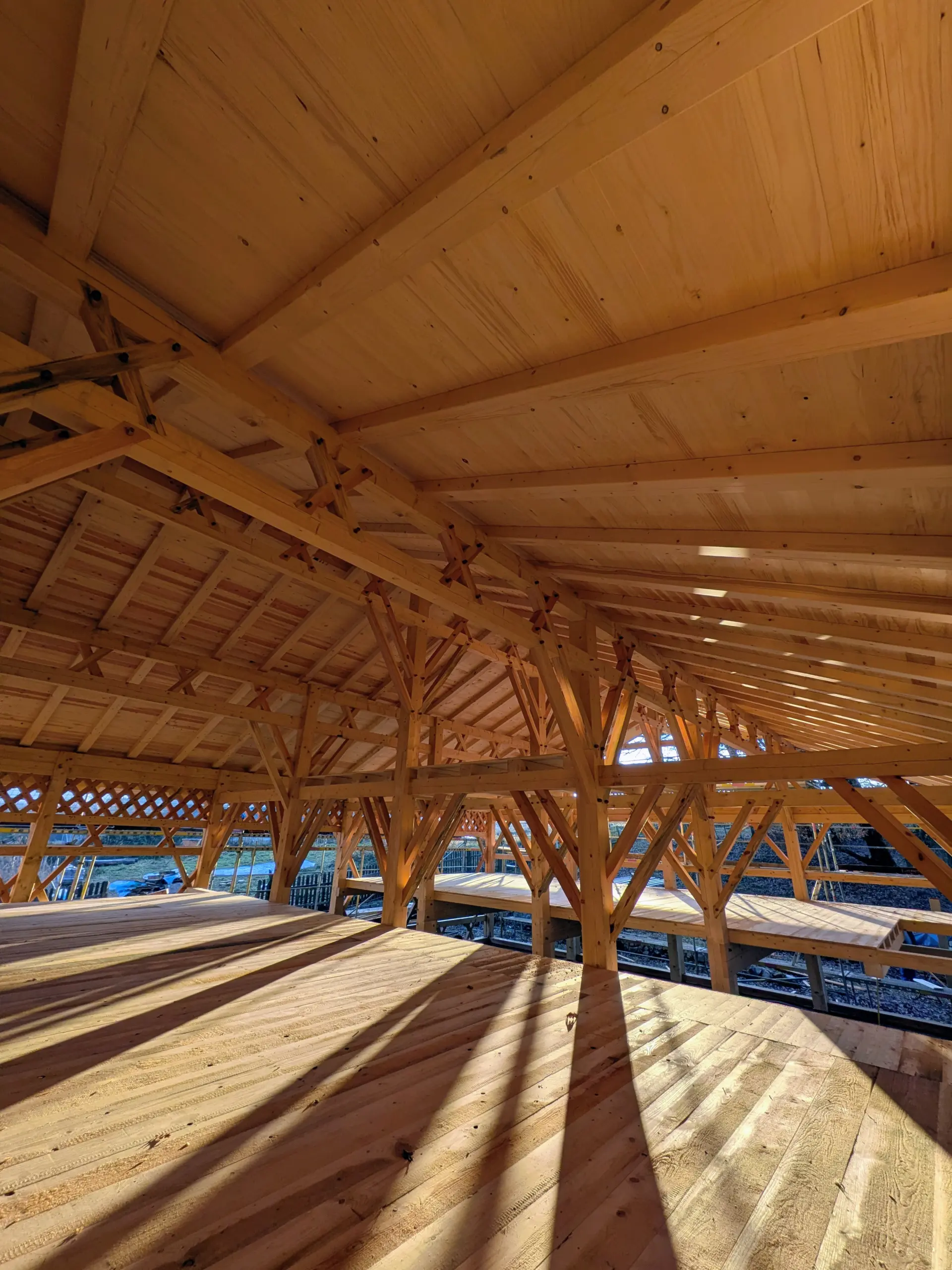

Um trotz Bauholz die erforderlichen Spannweiten von sechs Metern bei den Pfetten zu ermöglichen, wurde mit zwei Firstpfetten gearbeitet. Einem First und einem Unterfirst. Dazwischen wurden Kreuze angeordnet, die mit Schwalbenschwanzblättern und echten Holznägeln zug und druckfest verbunden sind. Diese Kreuze sind nicht nur gestalterisches Element, sondern statisch voll tragend.

Die Grundmaße der gemauerten Fläche betragen 12,41 x 15,16 Meter.

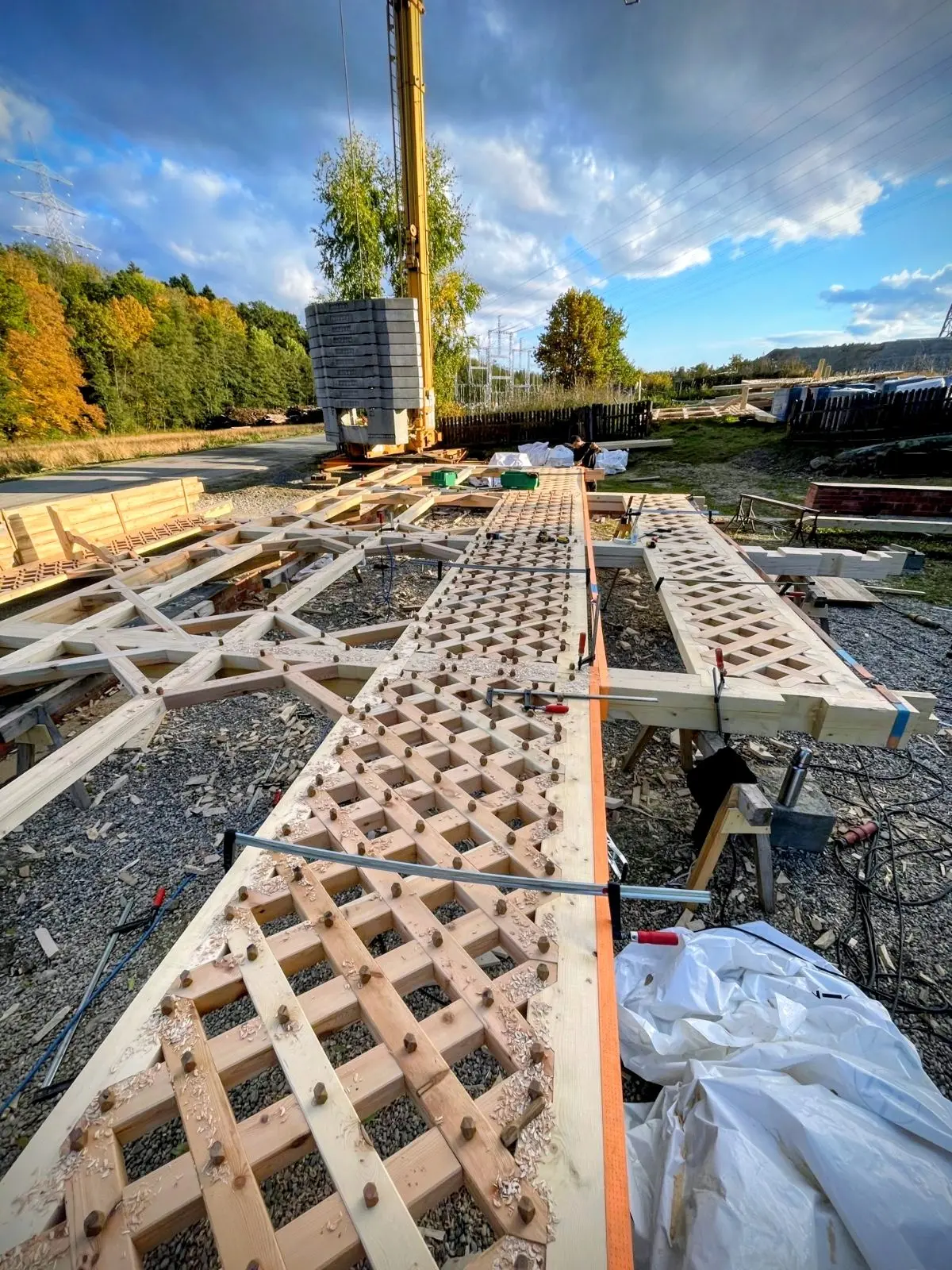

Im Bundwerk wurden rund 2600 Holznägel verarbeitet.

Zusätzlich kamen etwa 5000 Lignoloc Holznägel zum Einsatz.

Insgesamt wurden rund 3000 Überblattungen ausgeführt.

Wetterseite und historische Vorbilder

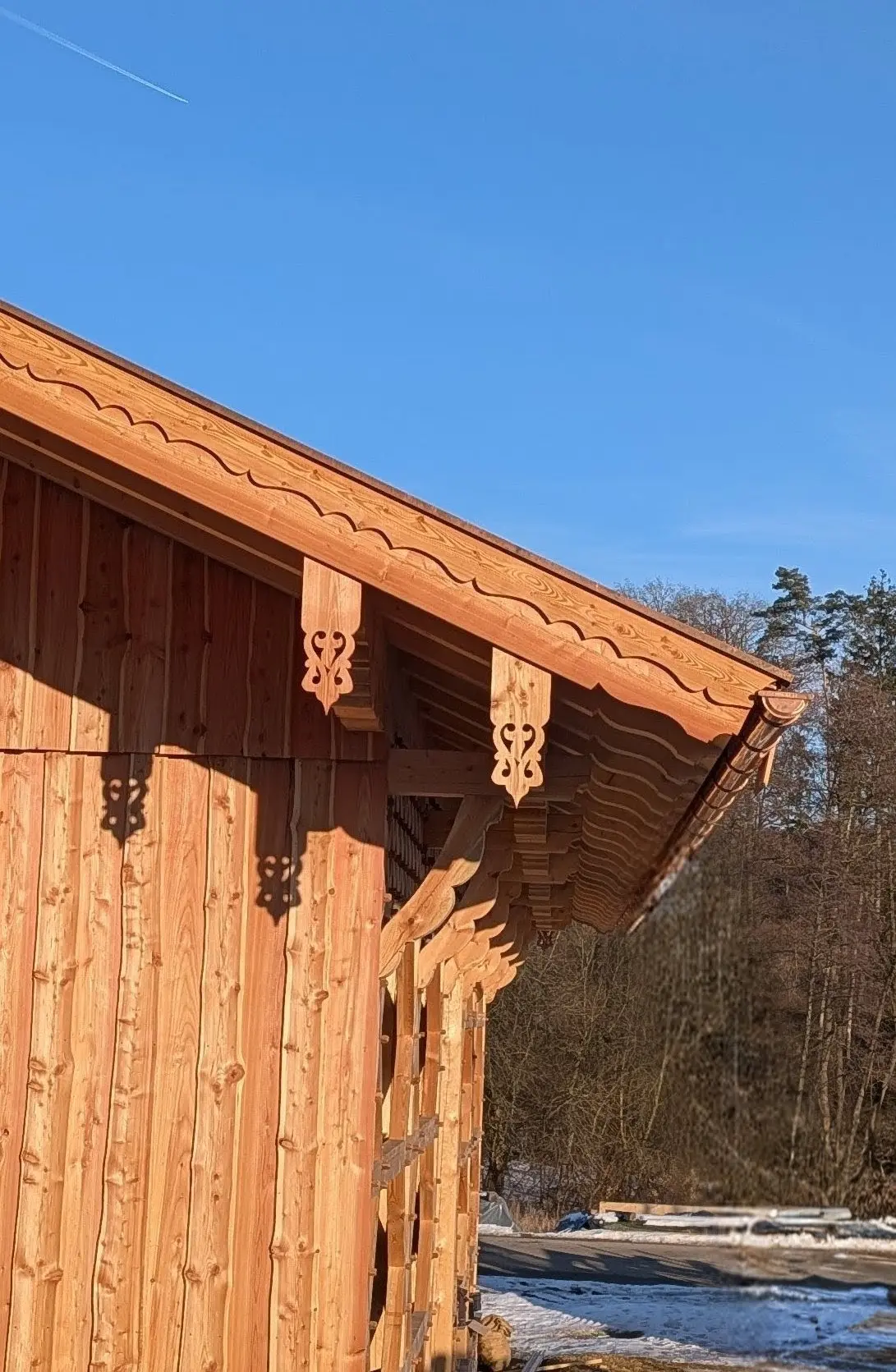

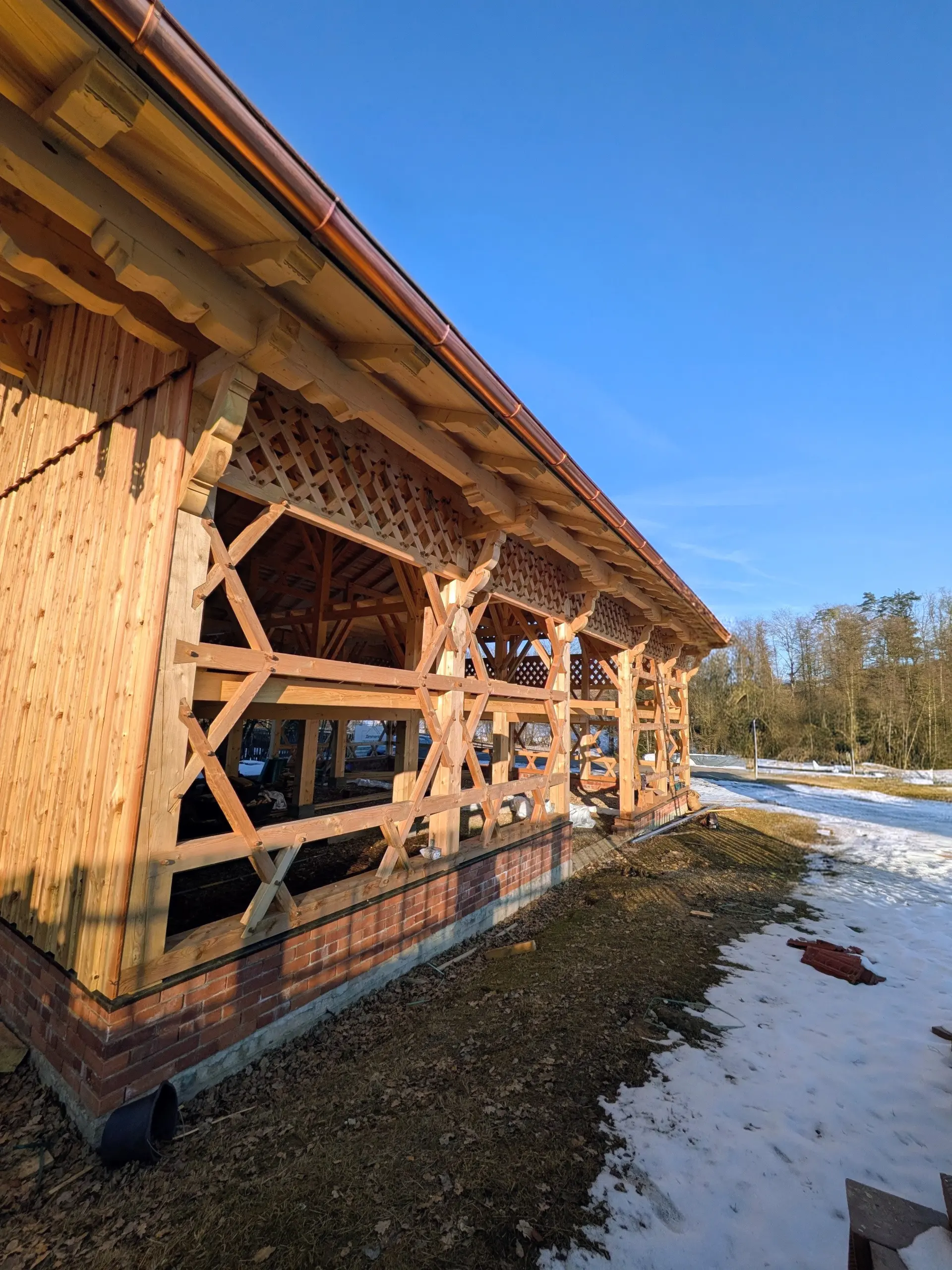

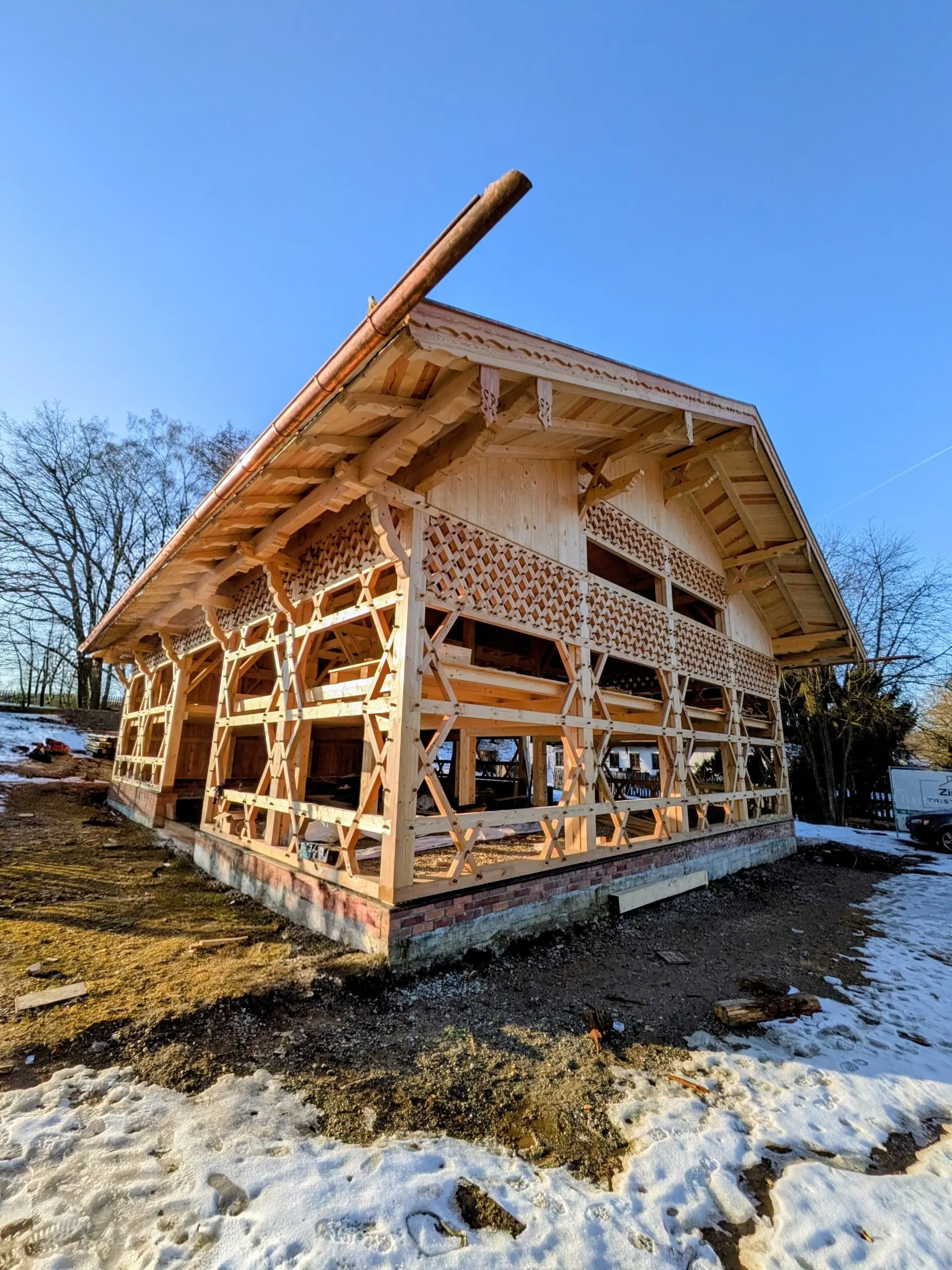

Der Giebel auf der Westseite wurde mit unbesäumten Lärchenbrettern als Boden Deckelschalung verkleidet. Ein Bundwerk auf der Westseite gilt aufgrund der starken Bewitterung als ungeeignet. Bereits im 19. Jahrhundert wurden Bundwerke deshalb meist nur auf drei Seiten ausgeführt, während die Wetterseite verschalt wurde.

Große Vordächer mit kleinen Querschnitten

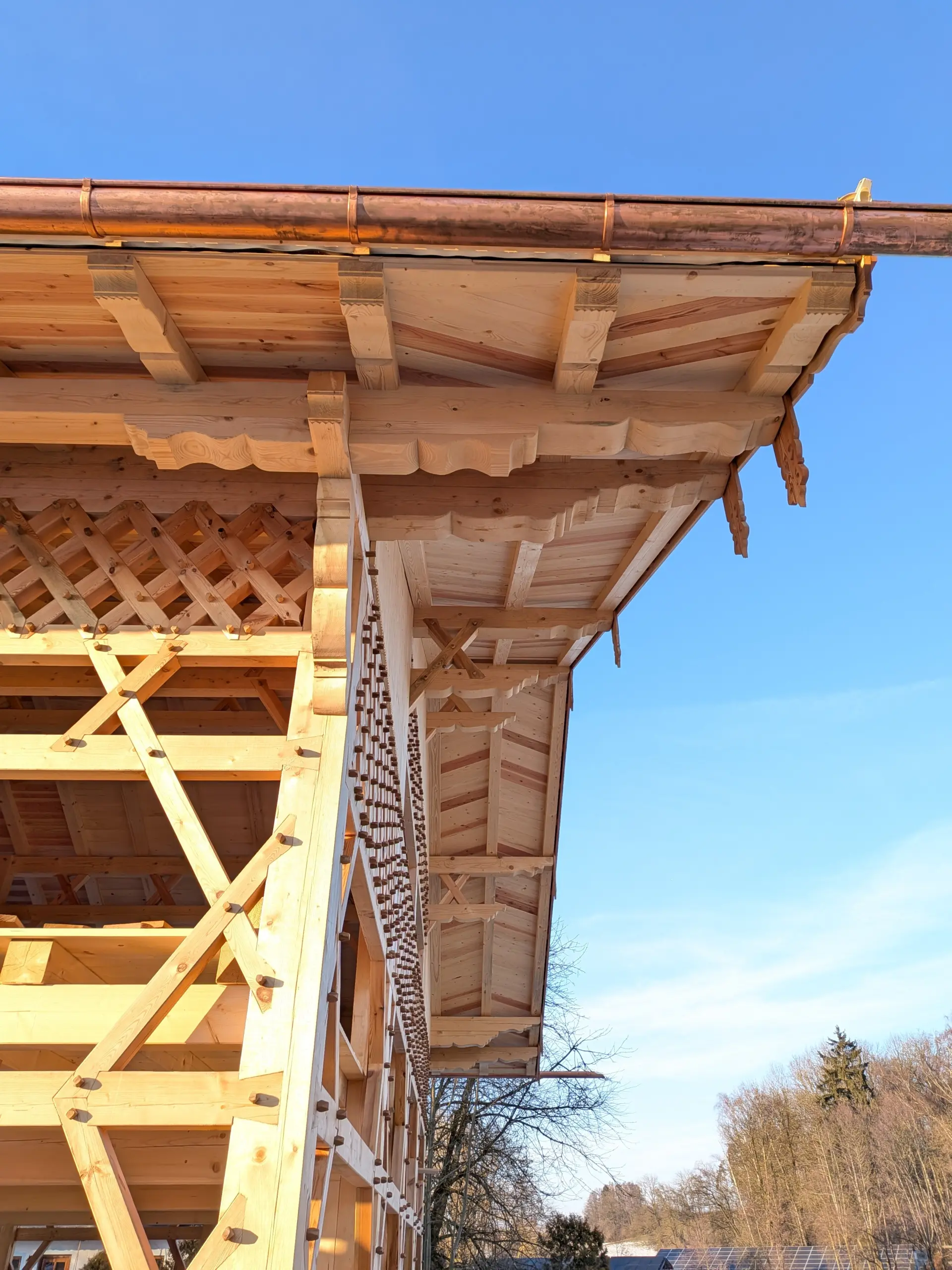

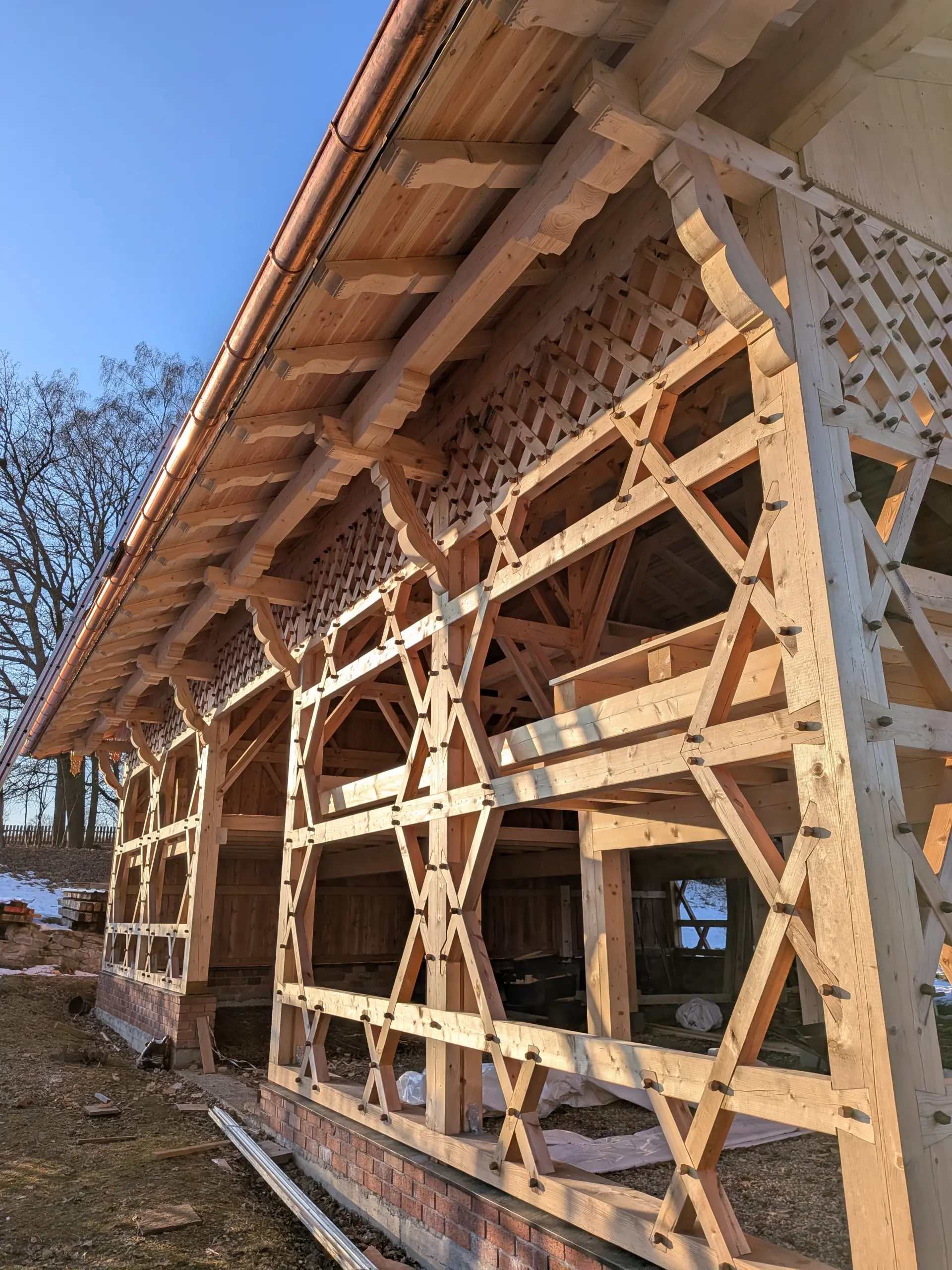

Die großen Vordächer wurden konstruktiv sehr durchdacht umgesetzt. An der Traufe kam eine sogenannte Flugpfette zum Einsatz. Diese liegt auf den Brettenköpfen auf, die wiederum mit geschwungenen Brettenkopfbändern abgestrebt sind. Die Brettenköpfe werden jeweils von zwei verzierten Aufdopplern flankiert, was sowohl statisch als auch gestalterisch überzeugt.

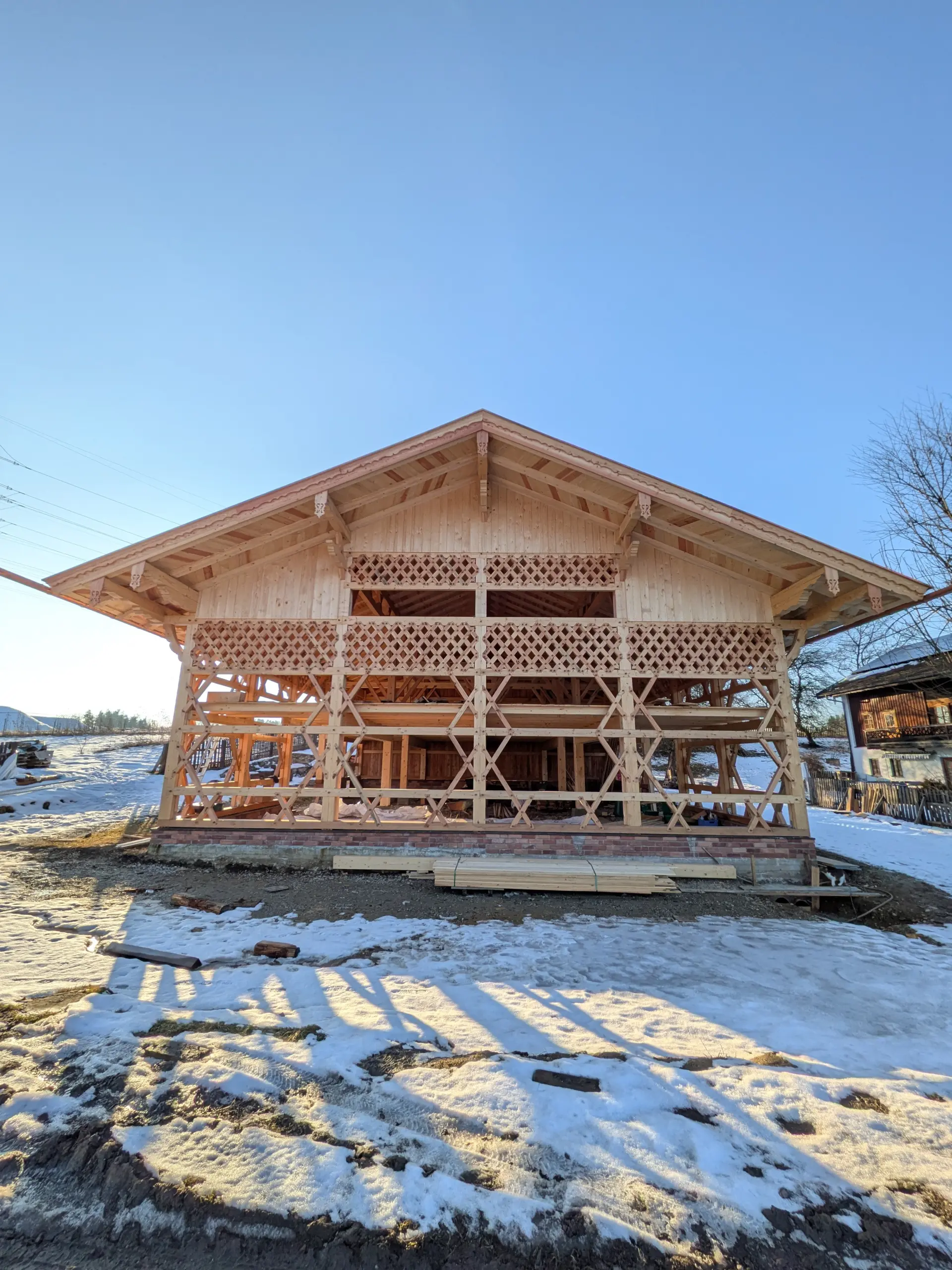

Am Giebel wurde mit einem Kreuz gearbeitet, das die Kraft vom First schräg in den Unterfirst ableitet und so den Kragarm deutlich verkürzt. Aufgrund der vielen Ausblattungen wurde ein vergleichsweise großer Säulenquerschnitt von 24 x 24 Zentimetern roh gewählt. Dadurch kommen die Schwalbenschwanzblätter der Riegel besonders gut zur Geltung.

Herausforderung Wirtschaftlichkeit

Die größte Herausforderung bei diesem Projekt war es, alles so zu planen, dass Abbund und Montage technisch, logistisch und wirtschaftlich machbar bleiben. Um die Wirtschaftlichkeit weiter zu erhöhen, wurde der gesamte Bau ausschließlich von zwei erfahrenen Zimmermännern ausgeführt. Eingespielte Arbeitskräfte reduzieren Standzeiten und steigern die Produktivität deutlich.

Fazit

Dieses Projekt zeigt, dass traditioneller Holzbau, historische Konstruktionen und moderne Technik kein Widerspruch sein müssen. Mit guter Planung, handwerklichem Können und einem klaren Blick auf Wirtschaftlichkeit lassen sich Bauwerke realisieren, die sowohl konstruktiv als auch gestalterisch überzeugen und ein Stück Baugeschichte weiterleben lassen.
