Die steigende Traufe und der Hexenschnitt – Eine „Schritt-für-Schritt-Anleitung“ zum schiften
Hans Karl, Bildquelle: https://www.homepage.online-meisterschule.de/das-team

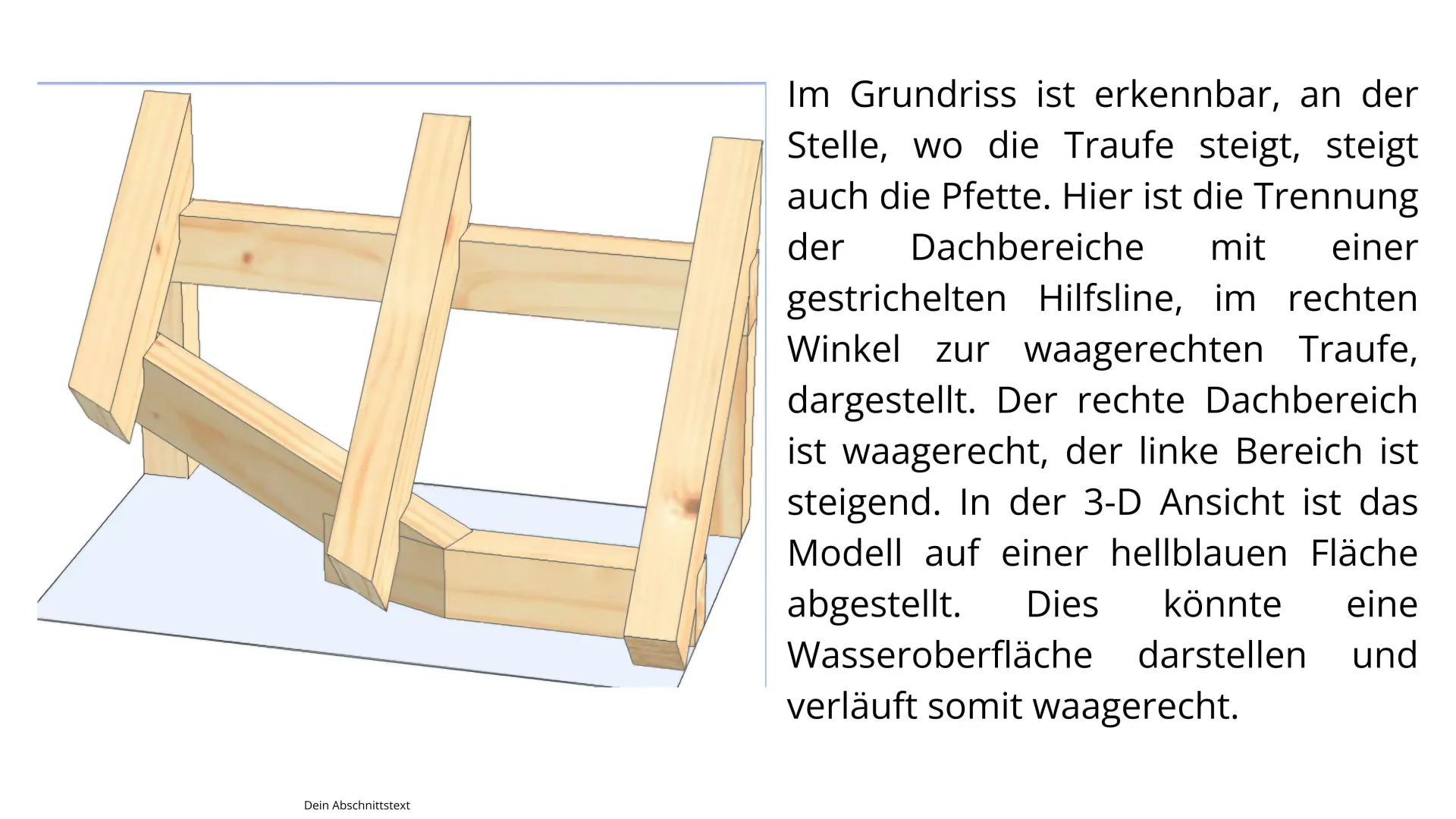

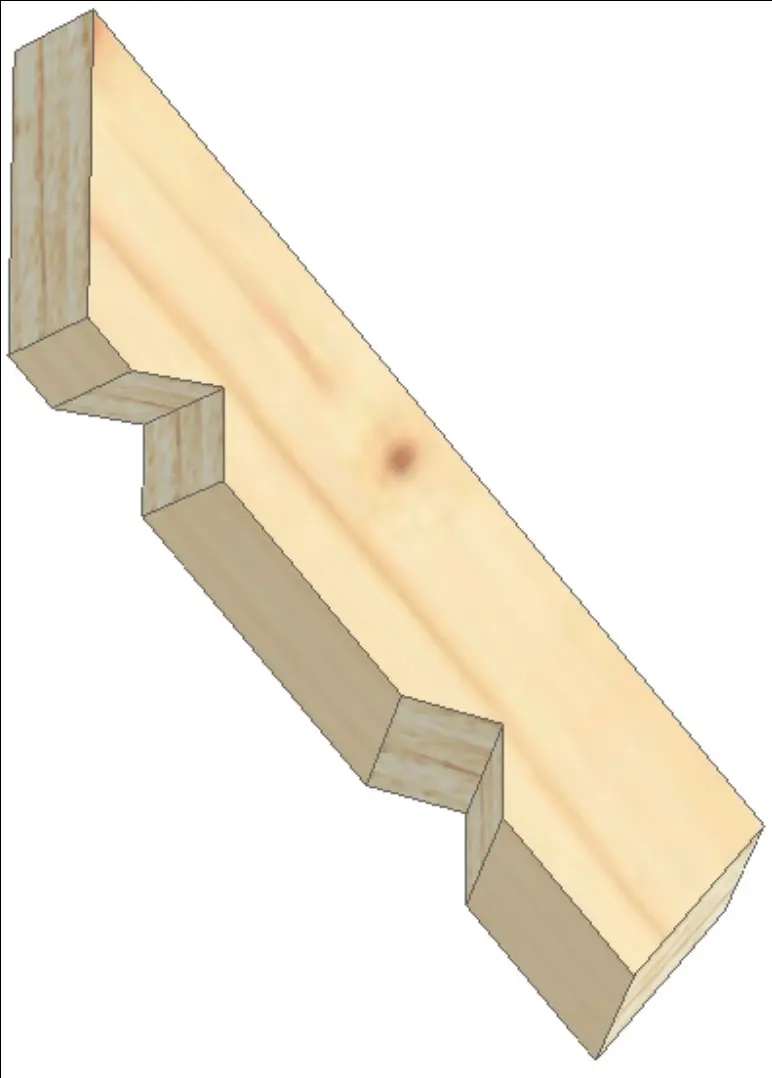

Der fertig abgebundene Sparren.
Farben und Begriffe
Ich verwende folgende Farben und Begriffe:
- Die rechte Sparrenseite wird „schwarz“ gekennzeichnet, die linke Seite „lila"

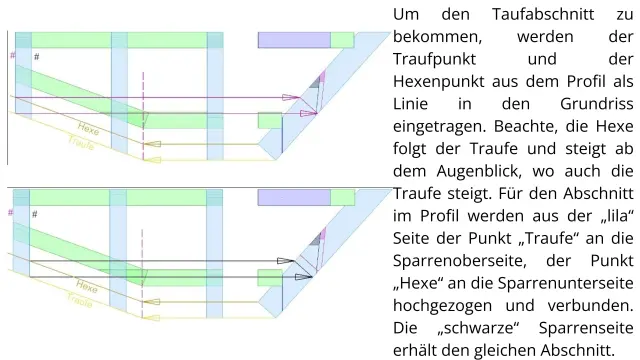

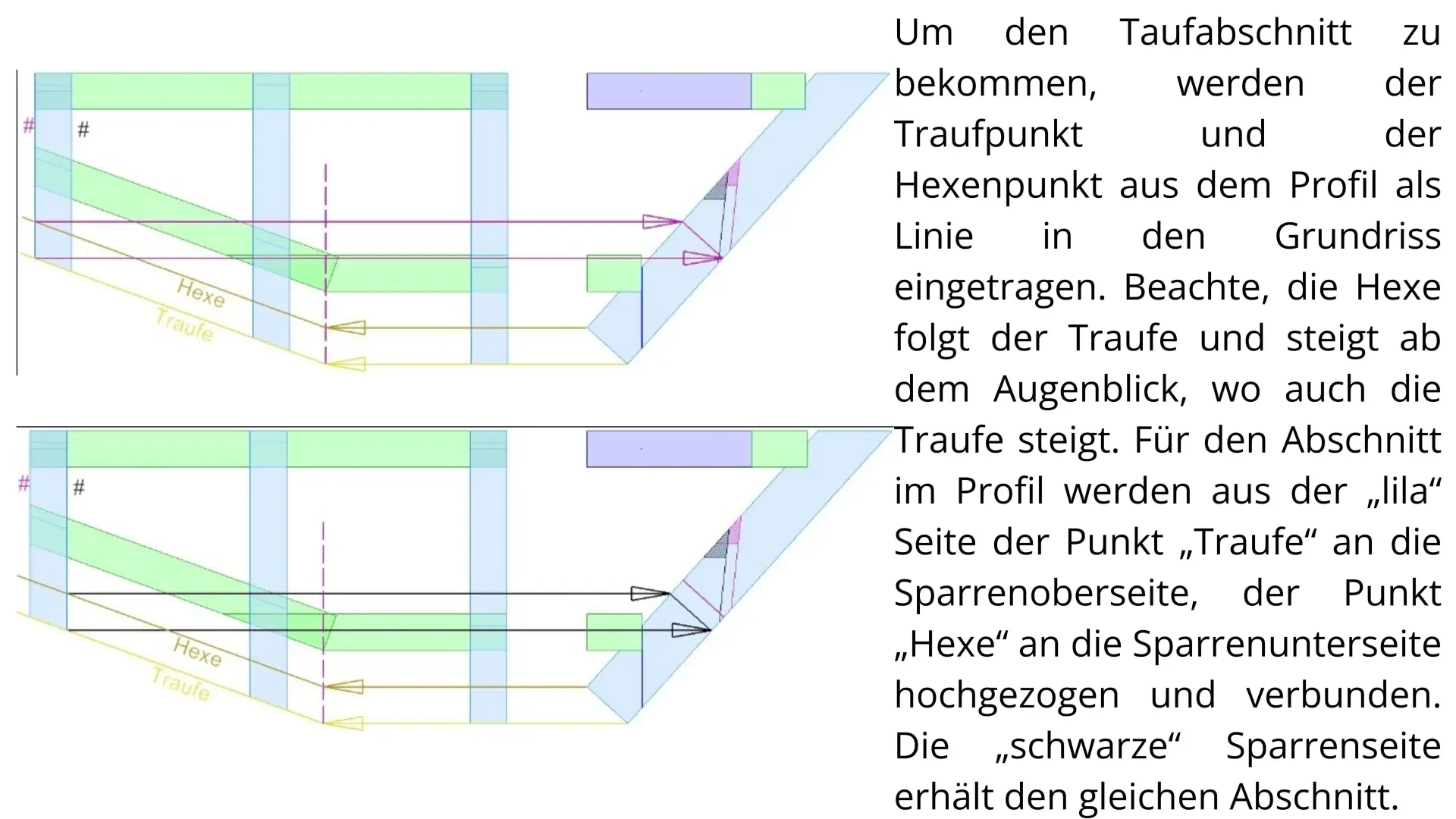

- Der Sparrenabschnitt auf Oberkante Holz ist der Traufpunkt, der Sparrenabschnitt Unterkante Holz ist der „Hexenpunkt“.
- Die Traufe wird „gelb“, die Hexe wird „braun“ dargestellt.
- Hexe und Traufe sind ein „Liebenspaar"

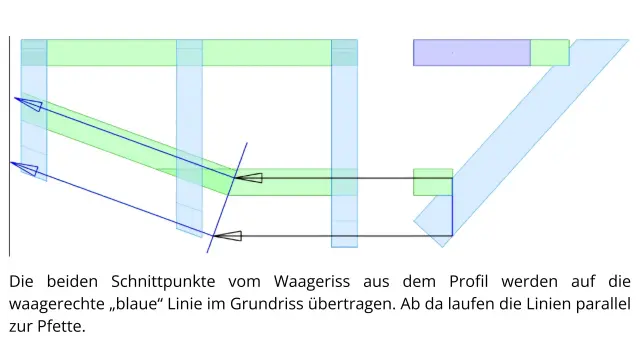

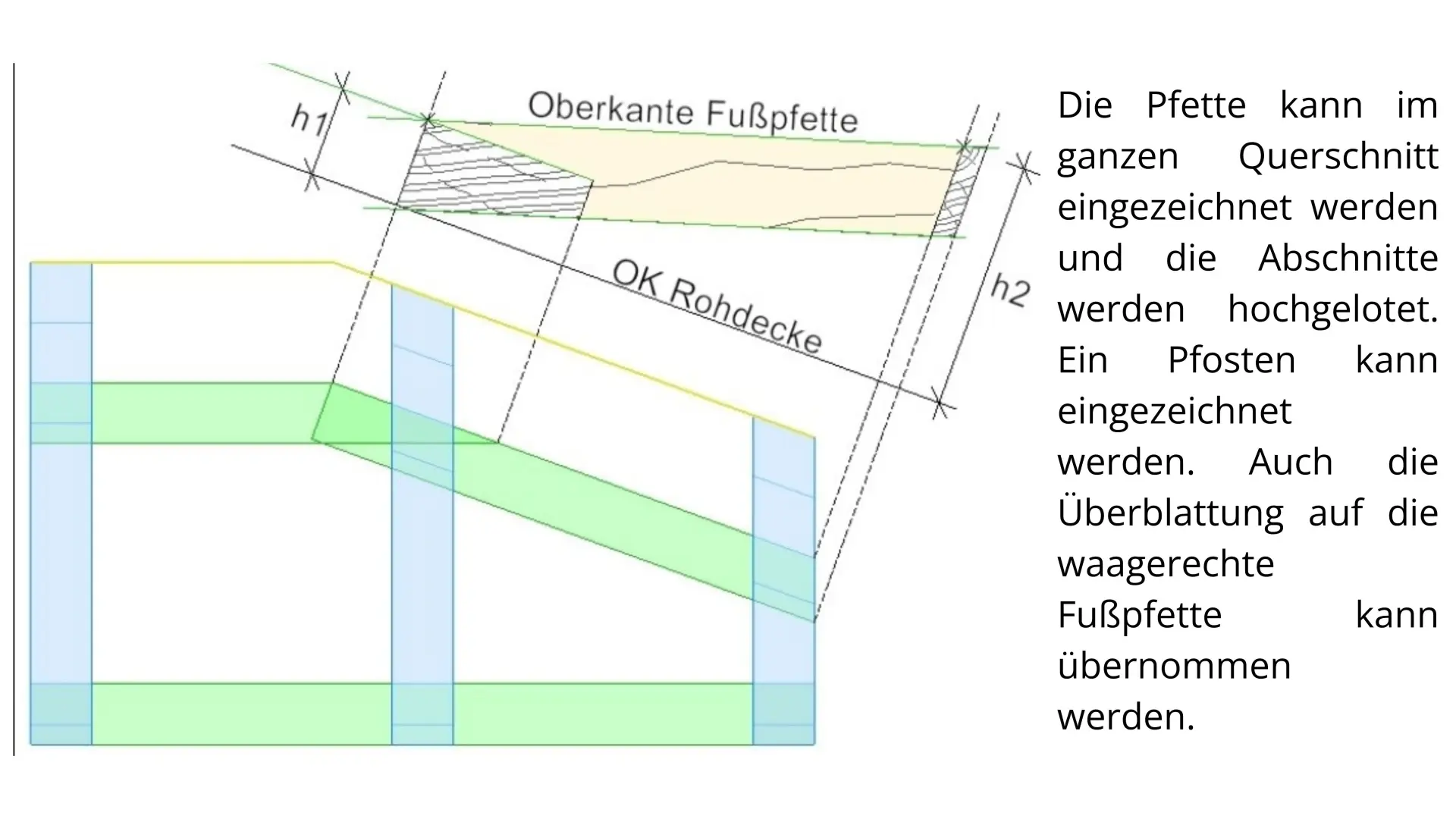

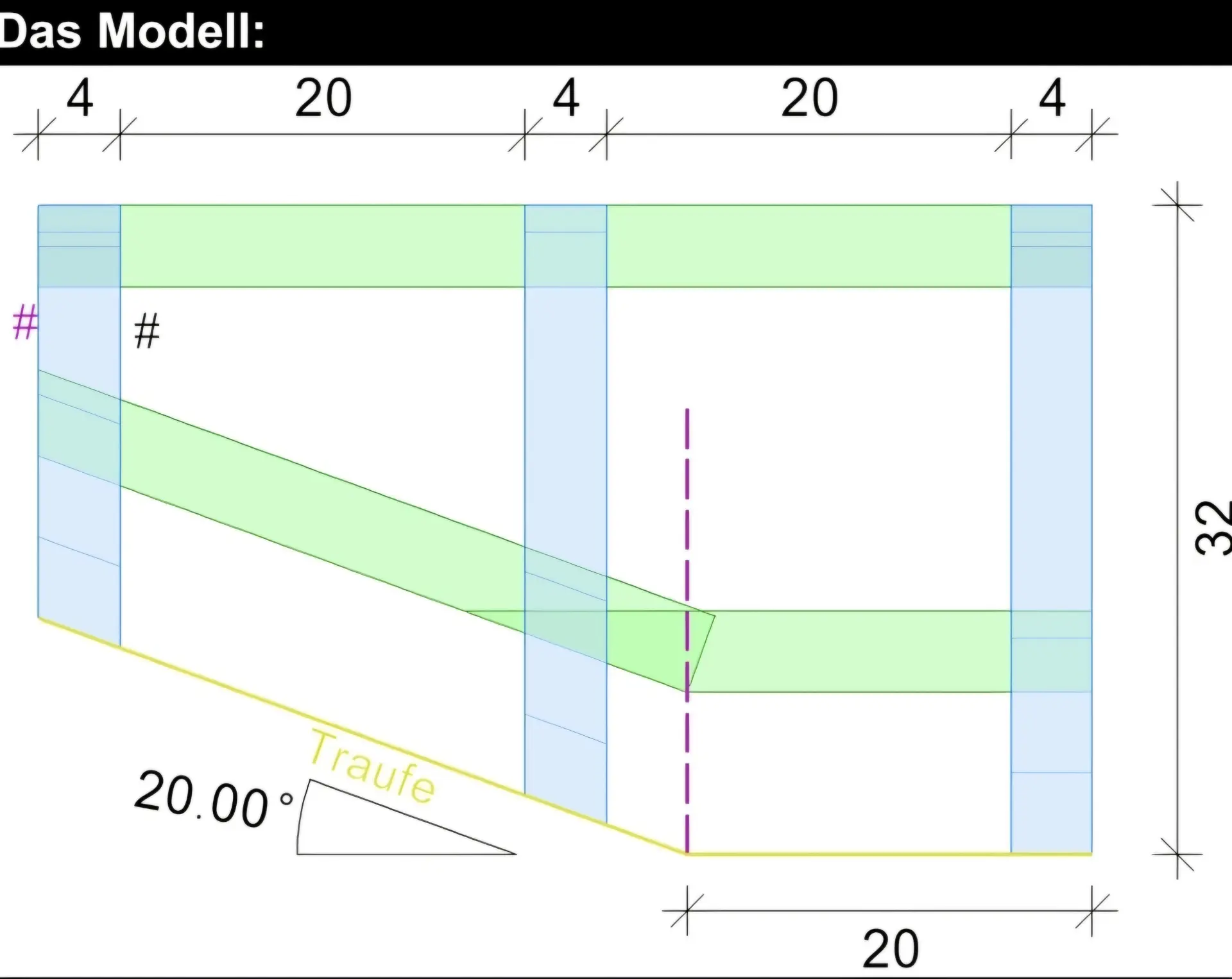

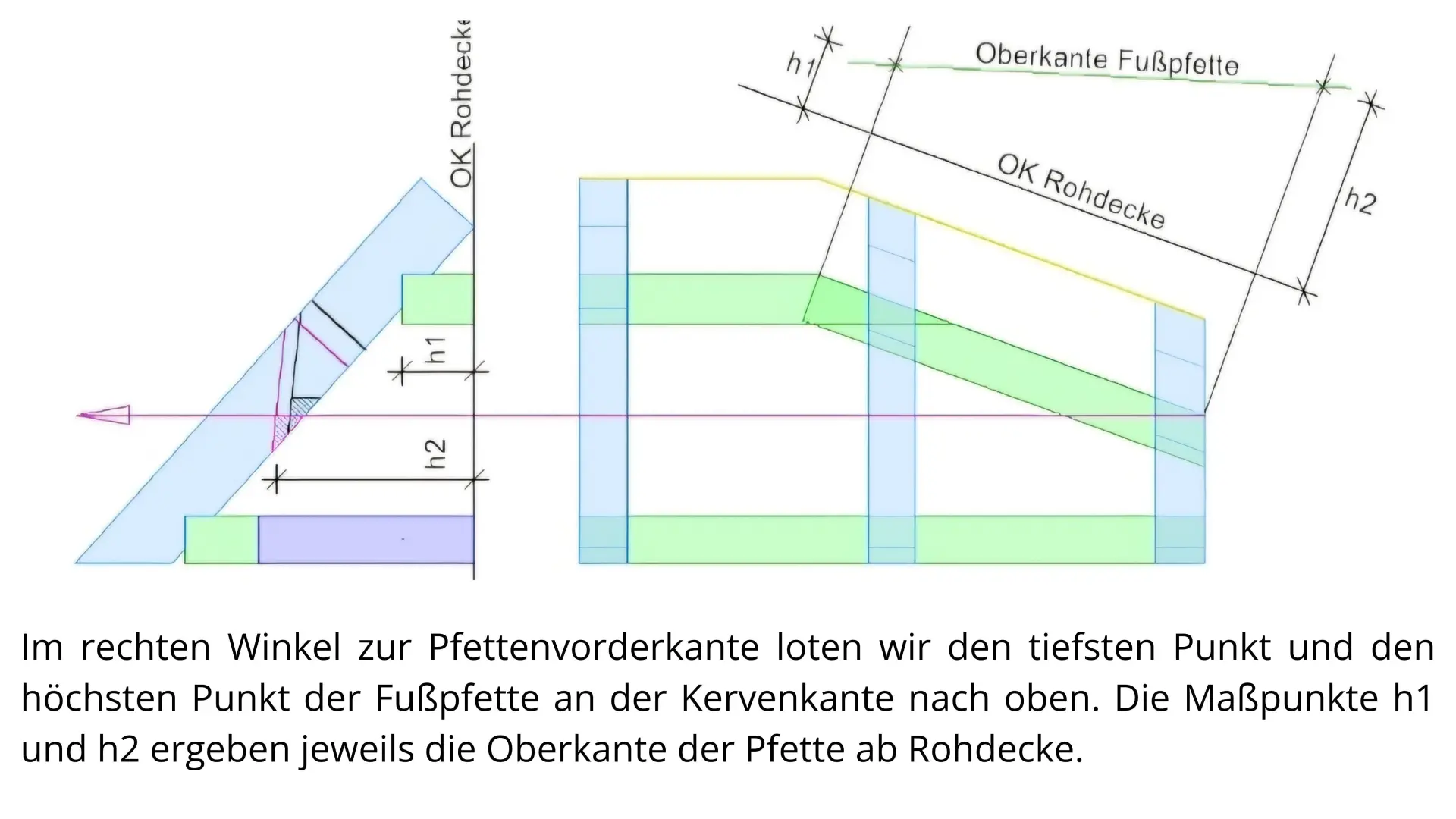

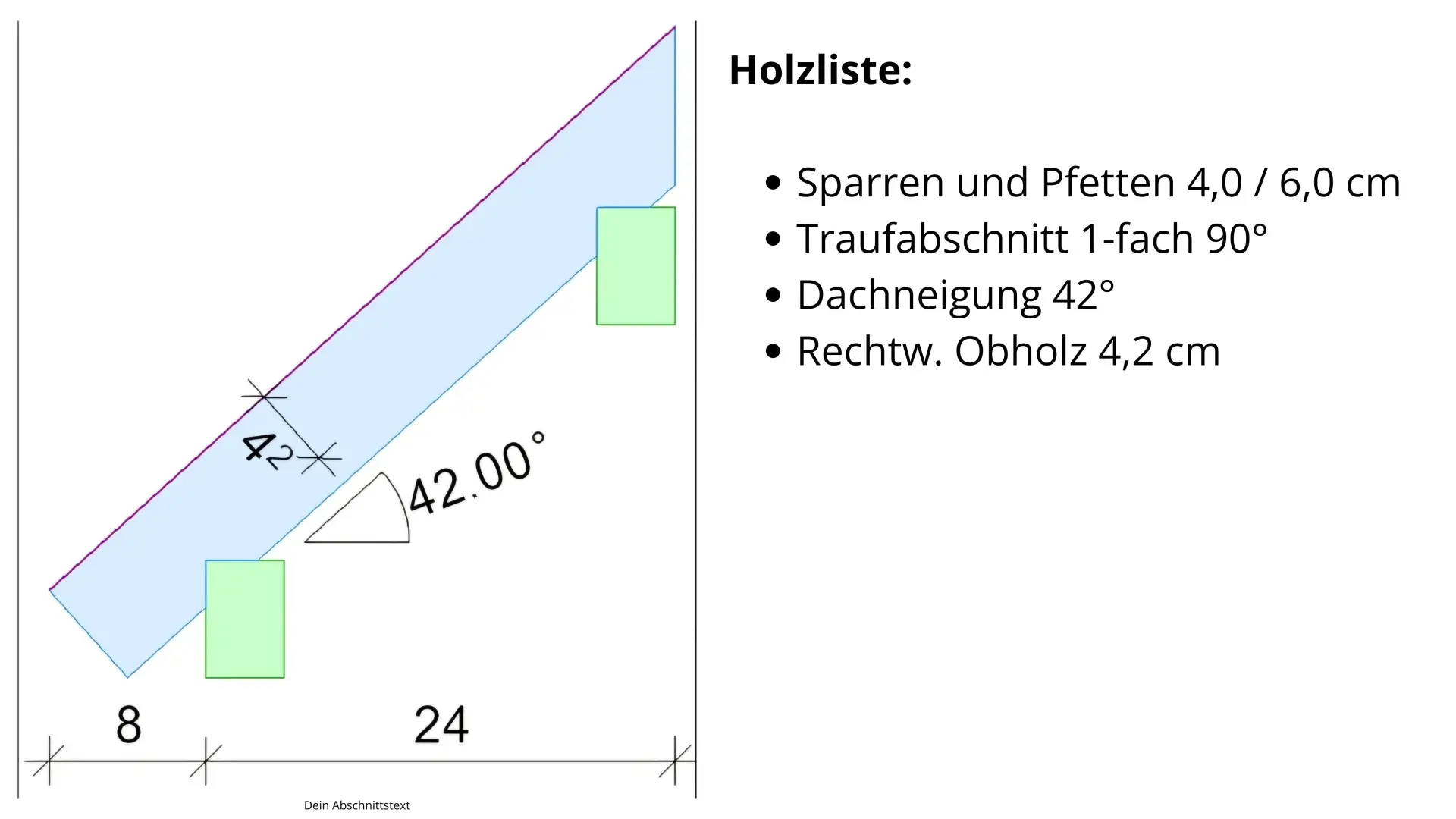

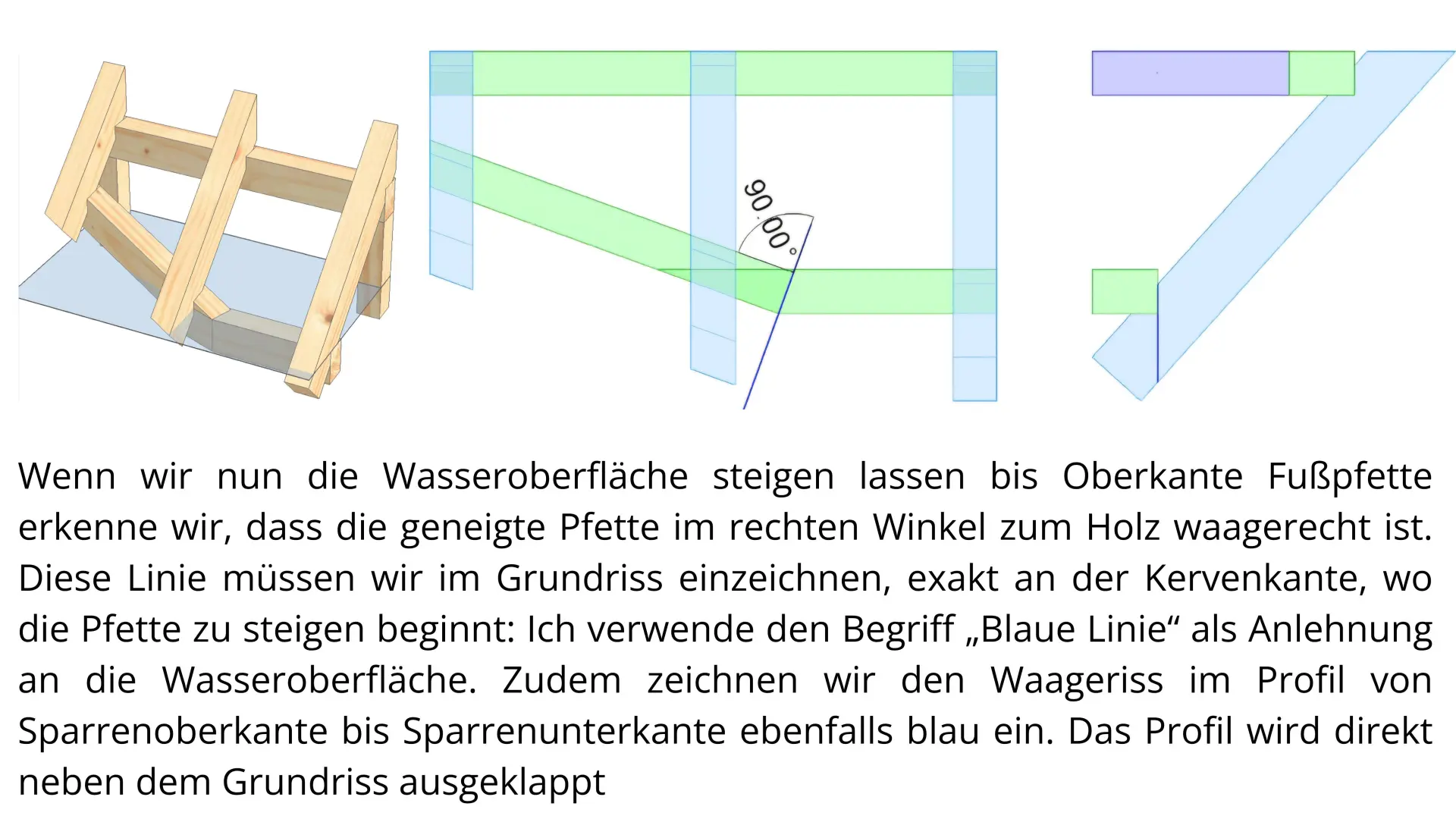

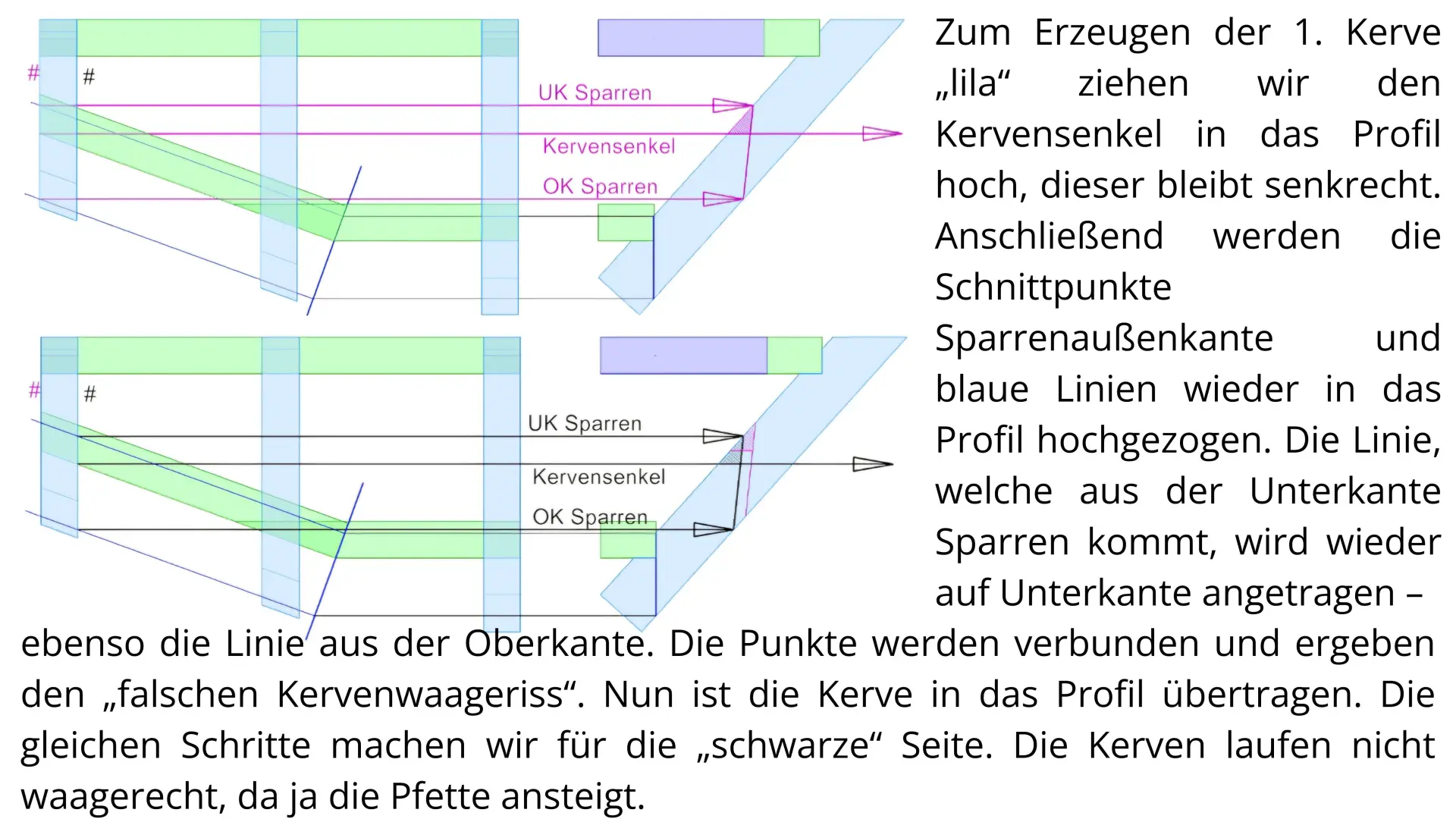

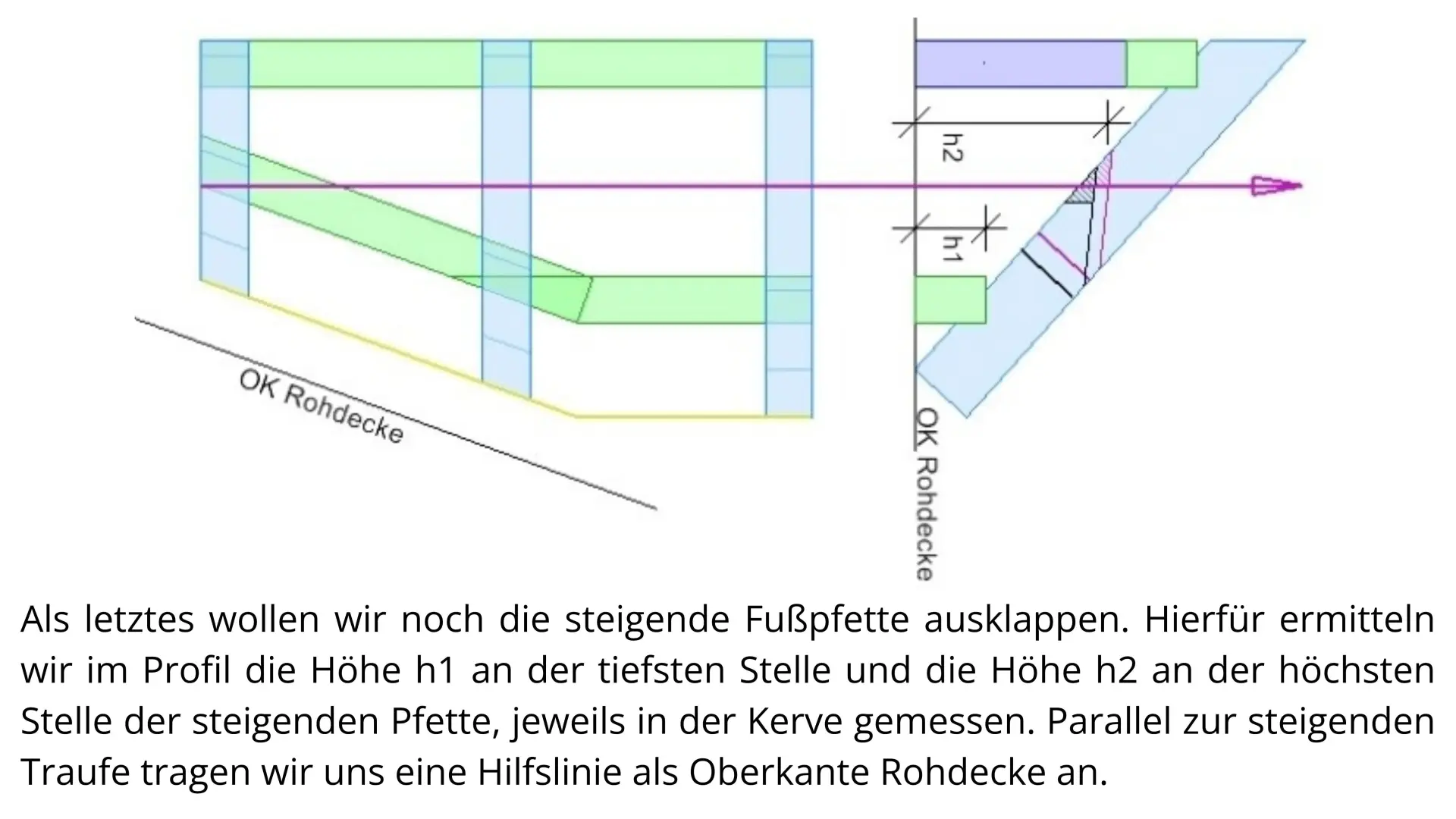

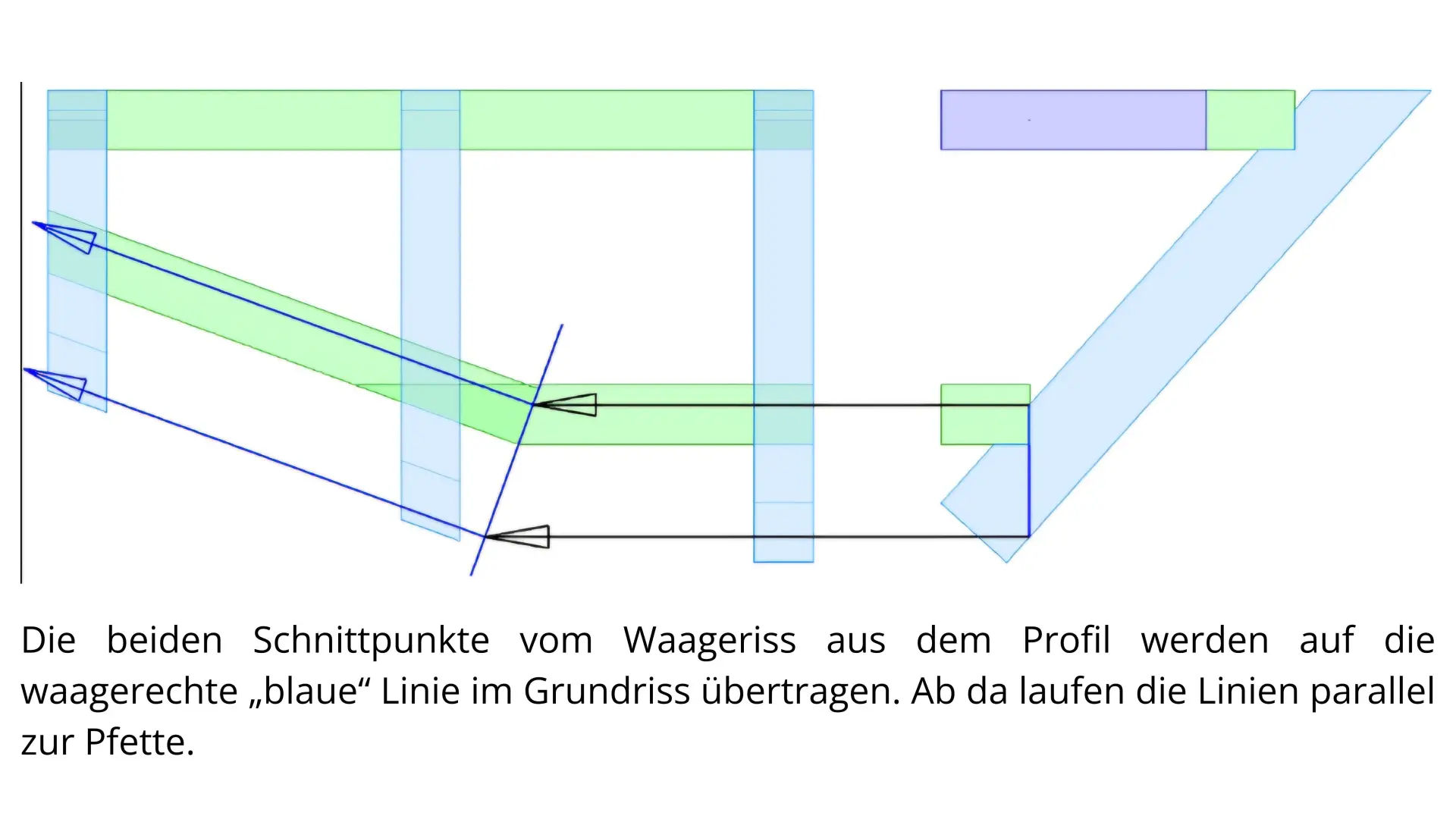

Schritt-für-Schritt-Anleitung in der Galerie
In der Bildergalerie findet Ihr eine Schritt-für-Schritt-Anleitung mit entsprechenden Grafiken. Viel Spaß beim nachmachen!
