Verbindungsmittel für Sparren auf HEB- oder IPE-Pfette
Ich frage mich schon länger, wie die Verbindung von Sparren auf eine HEB- oder IPE-Pfette in der Praxis üblicherweise ausgeführt wird.
Bisher hatte ich so einen Fall noch nicht.
Wird dabei z. B. mit angeschweißten Lochplatten oder ähnlichen Lösungen gearbeitet?

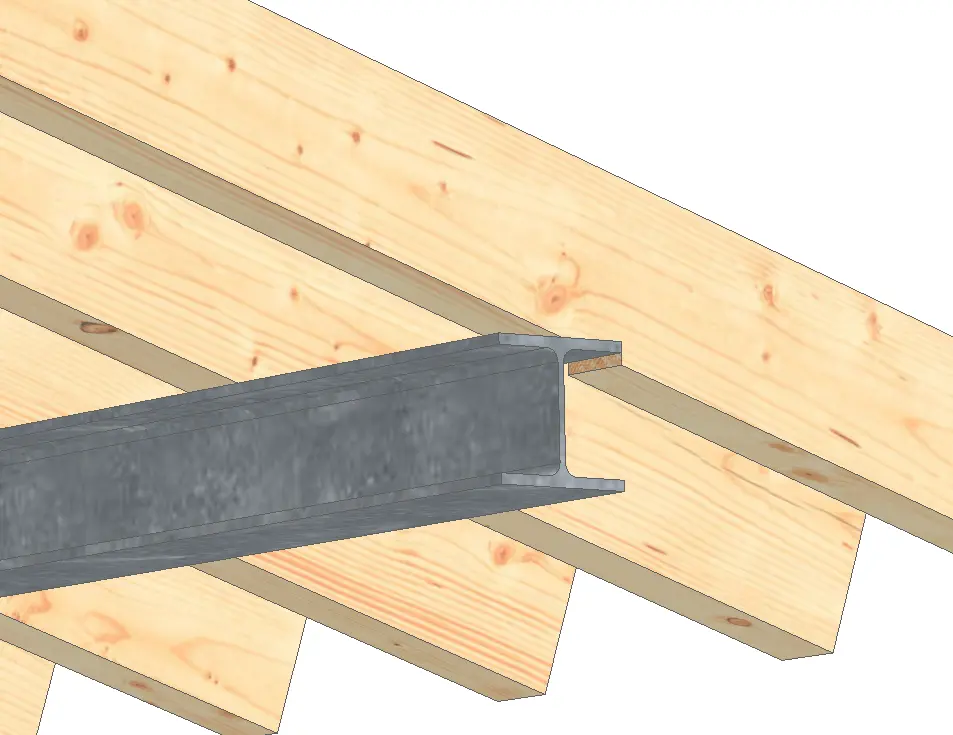

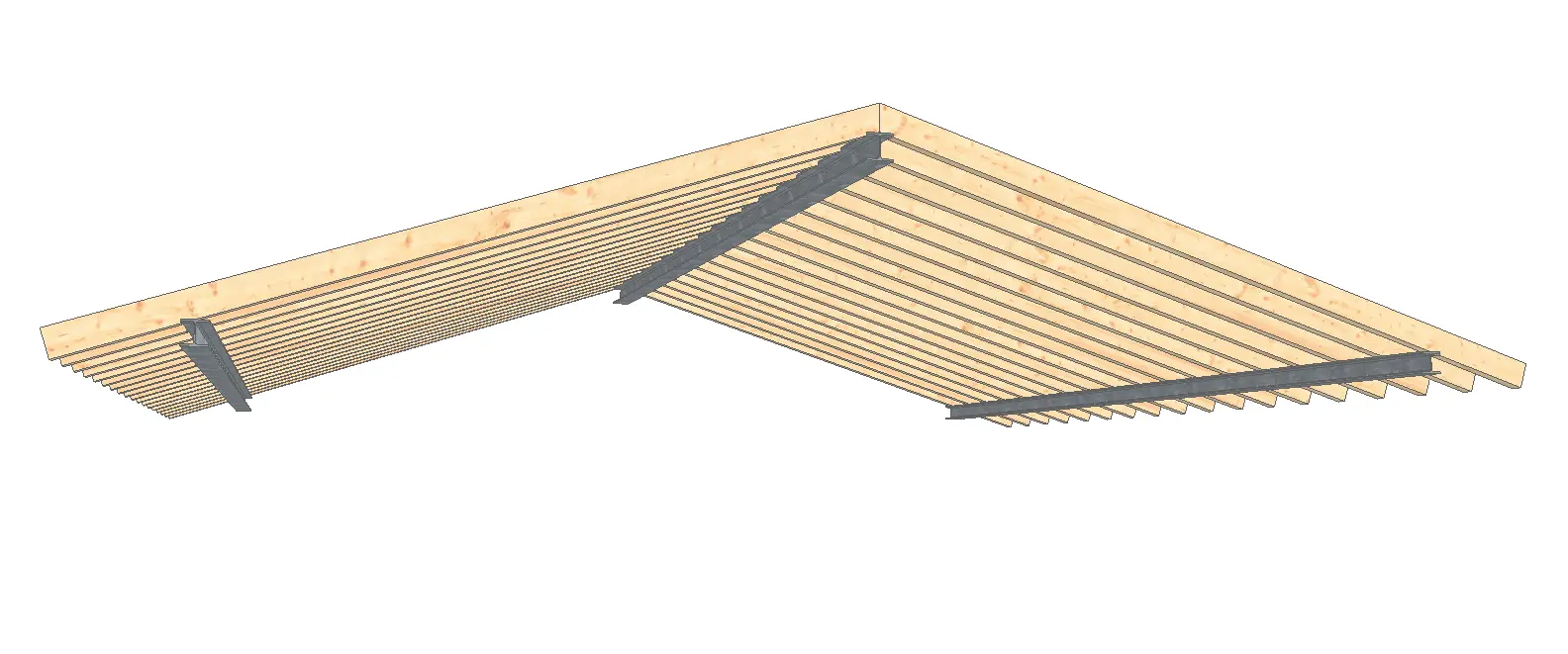

(Bild dient der Aufmerksamkeit)
12 Kommentare
Andere Beiträge in der selben Kategorie
Automatik Nagler
ISOVER Broschüre informiert: Aktuelle Fraunhofer-Studie zu hydrothermischen Auswirkungen von Photovoltaik auf Steildächern
Innenfachwerk im Außenbereich verbauen
Das hat deine Kollegen interessiert
Der neue Lehrling 😅
Gerüst kippt um: Zimmerer stürzt mehrere Meter in die Tiefe
Jetzt gewinnen: Taschenuhr „Hoch die Zimmererkunst“
Gut vorbereitet ins erste Lehrjahr: Das PICARD Zimmerer Starter Set
Und wie hast du es jetzt ausgeführt?
Schick gerne ein Bild davon😉
Hätte es wahrscheinlich mit Richtholzschwelle auf dem Stahl ausgeführt. Jedoch hat sich der Bauherr letztendlich für BSH entschieden. Zur Ausführung kommts aber erst nächstes Jahr!
Wir haben es Kürzlich so gemacht, dass wir den Stahl vorgebohrt haben und dann eine Holzpfette mit 8x80er Schrauben daran befestigt haben.
Kenne das so das ein zusätzliches Holz mit dem Eisenträger verbunden wird und dann die Sparren wiederrum auf dem Zusatzholz verschraubt werden
Interessant, danke für die Infos.
Wir machen das so ähnlich wie Ralph. Träger vorbohren lassen, Richtholz von unten anschrauben, Sparren dann wie gewohnt mit dem Richtholz verschrauben.
hier findest du die HE-Anker: https://www.strongtie.de/de-DE/produkte/he-anker-he
Das kannst anschweißen 😜
Ich kenn das so, dass man einen Dachstuhl voll aus Holz richtet und Schwellen/Pfetten dann mit Stahl verstärkt. Der Stahl und das Holz werden miteinander verbolzt und die Sparren können wie üblich mit der Schwelle verbunden werden.
Guten Morgen, wir lassen die Träger im Flansch bohren, doppeln ein Richtholz auf und verbolzen beides, fertig.
zünfige Grüße
Du könntest auch Gewindestangen, im Winkel zur Dachneigung anschweißen lassen ( Mitte zu Mitte )
Somit hättest du gleich noch Befestigung durch anziehen der Muttern ! Ist einmalig mehr Arbeit durch einmessen, dann können die Sparren aber " normal " gelegt werden.
Oder Variante 2:
Anschweißen von Laschen an der Pfette, die Sparren können dann seitlich angeschraubt,genagelt werden.
HEA Anker von Simpson oder lasche anschweißen lassen
gruss aus dem rheinland
