Cantilever Pavillon: Ein konstruktives Meisterstück für Holzbau-Profis

Konstruktion & Tragwerksprinzip

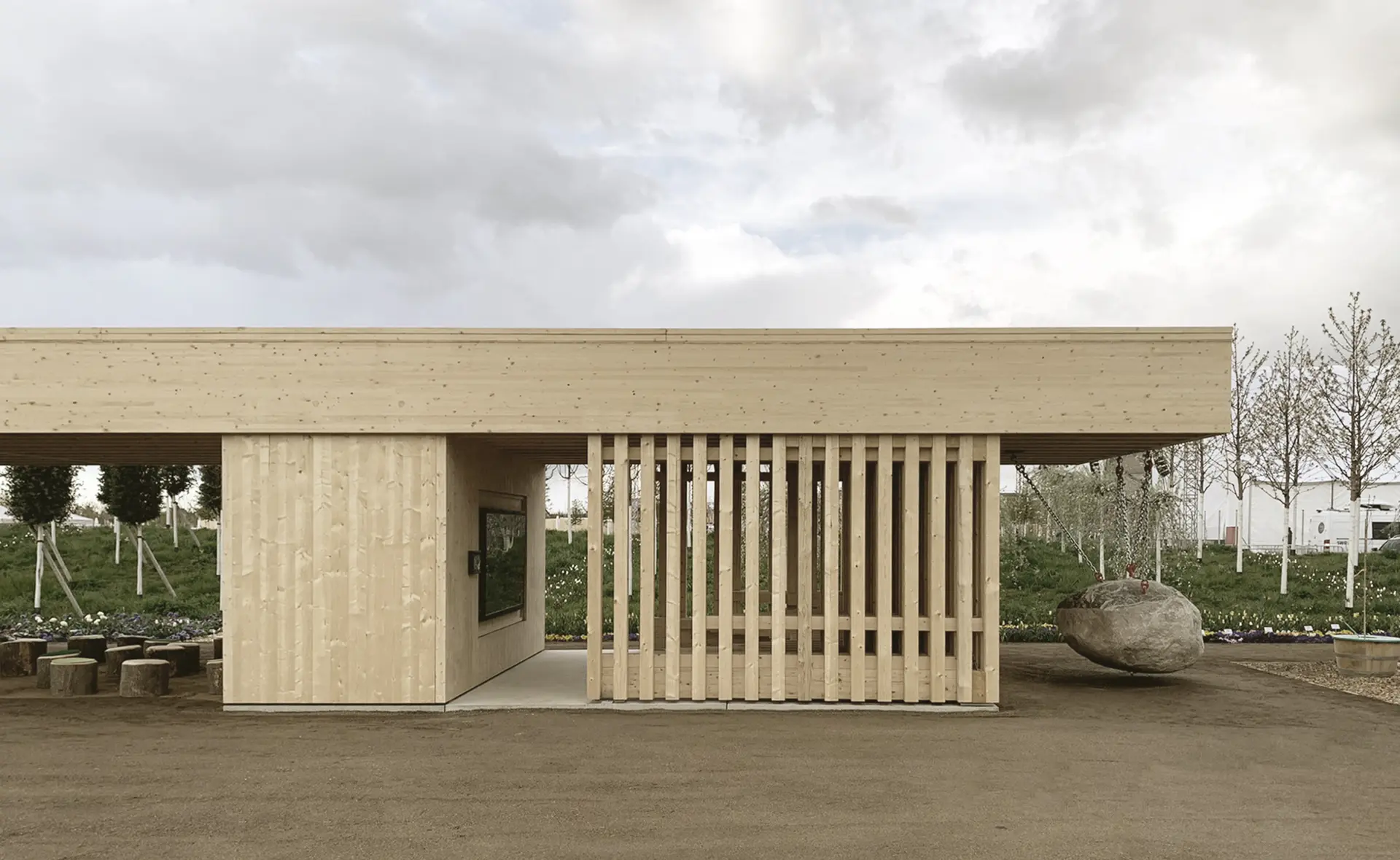

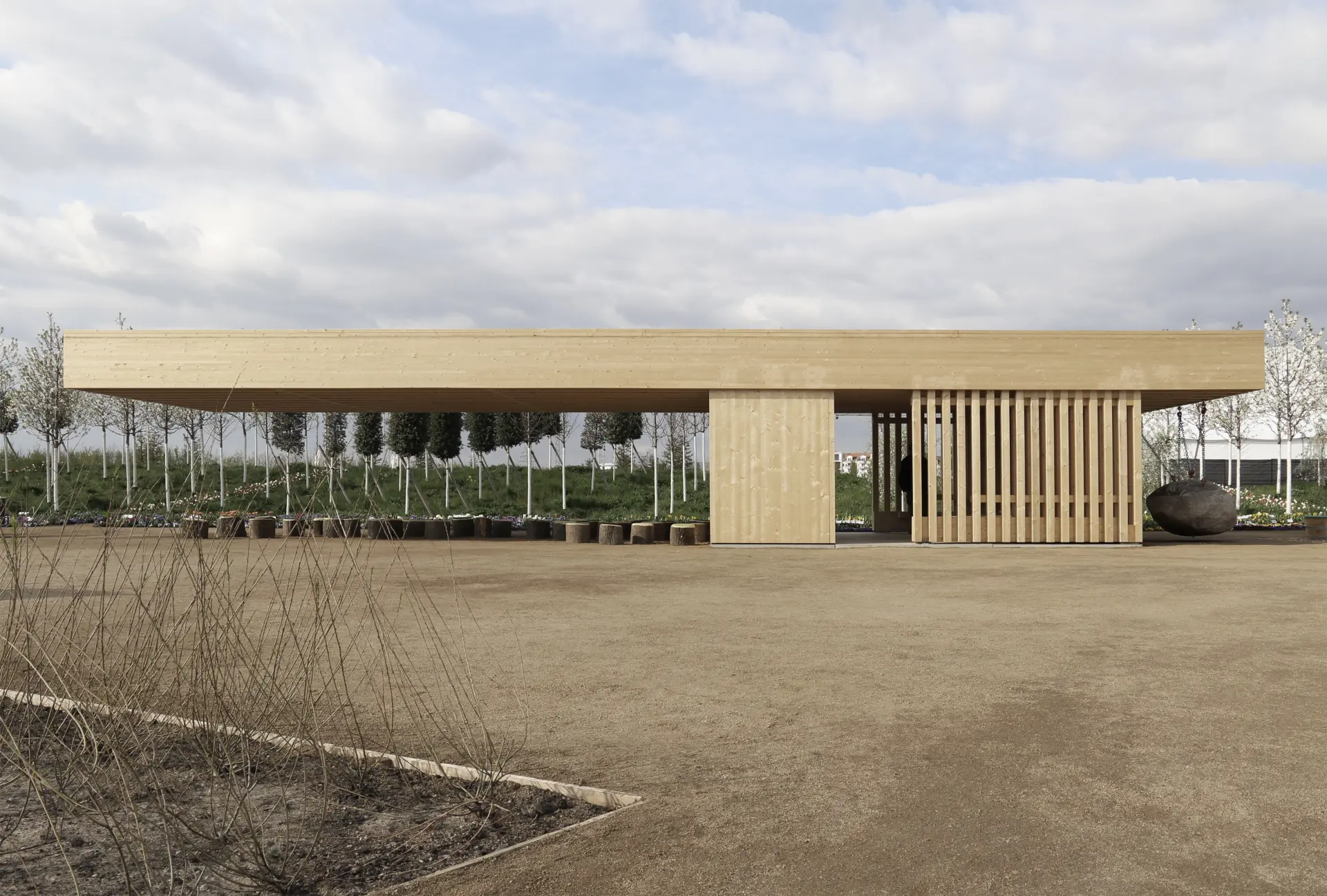

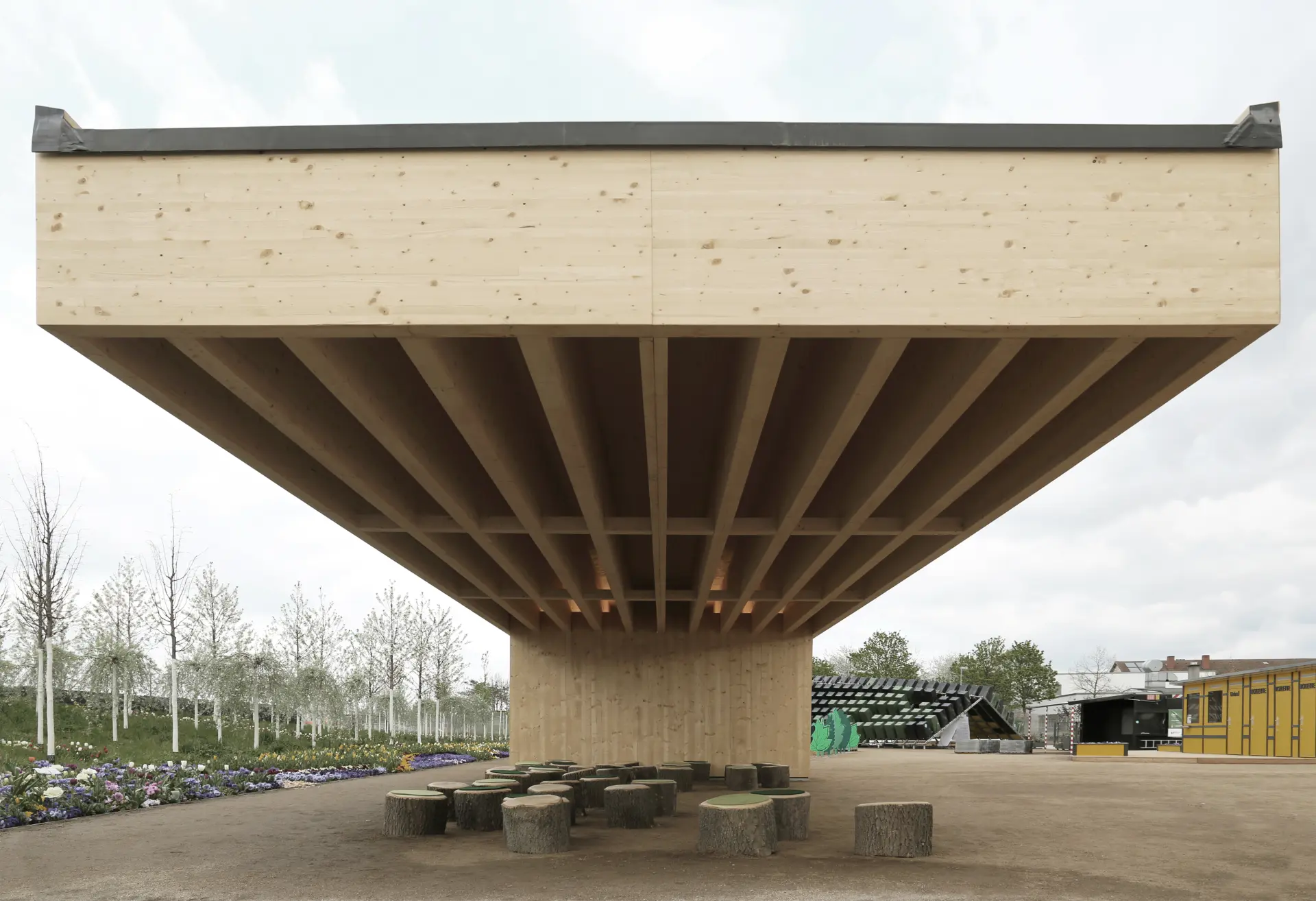

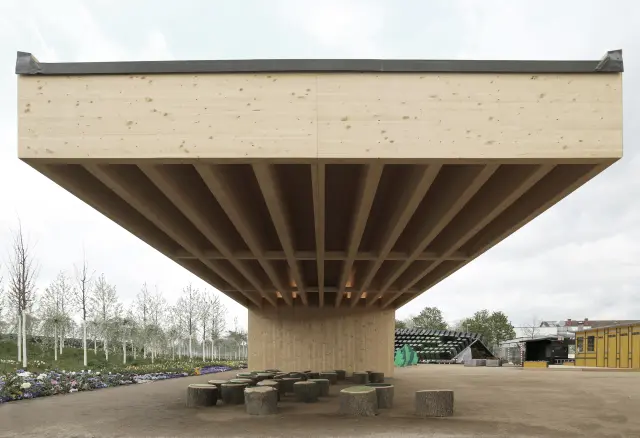

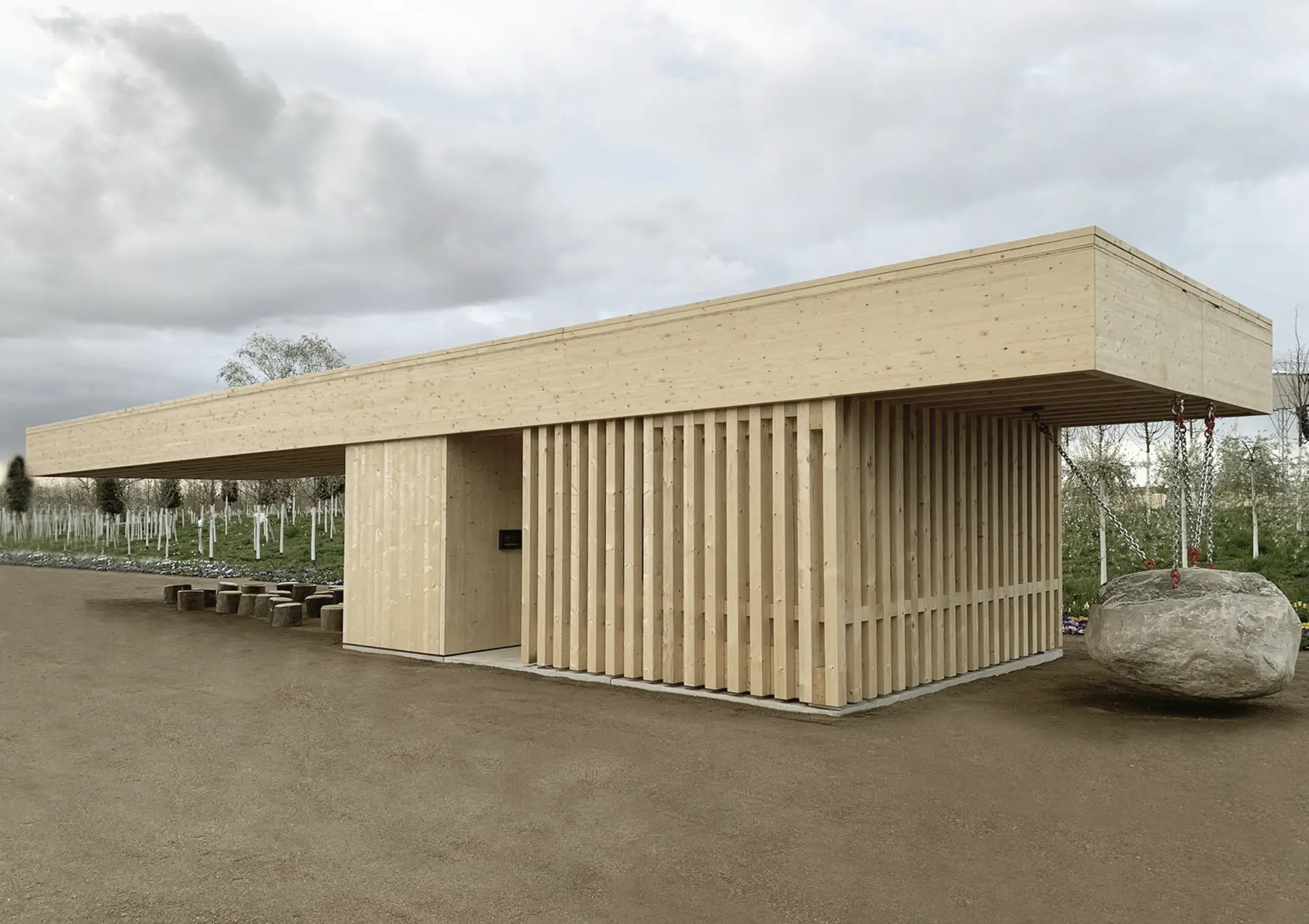

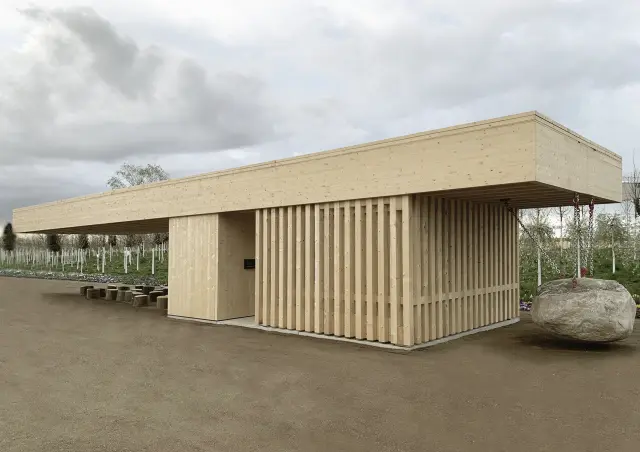

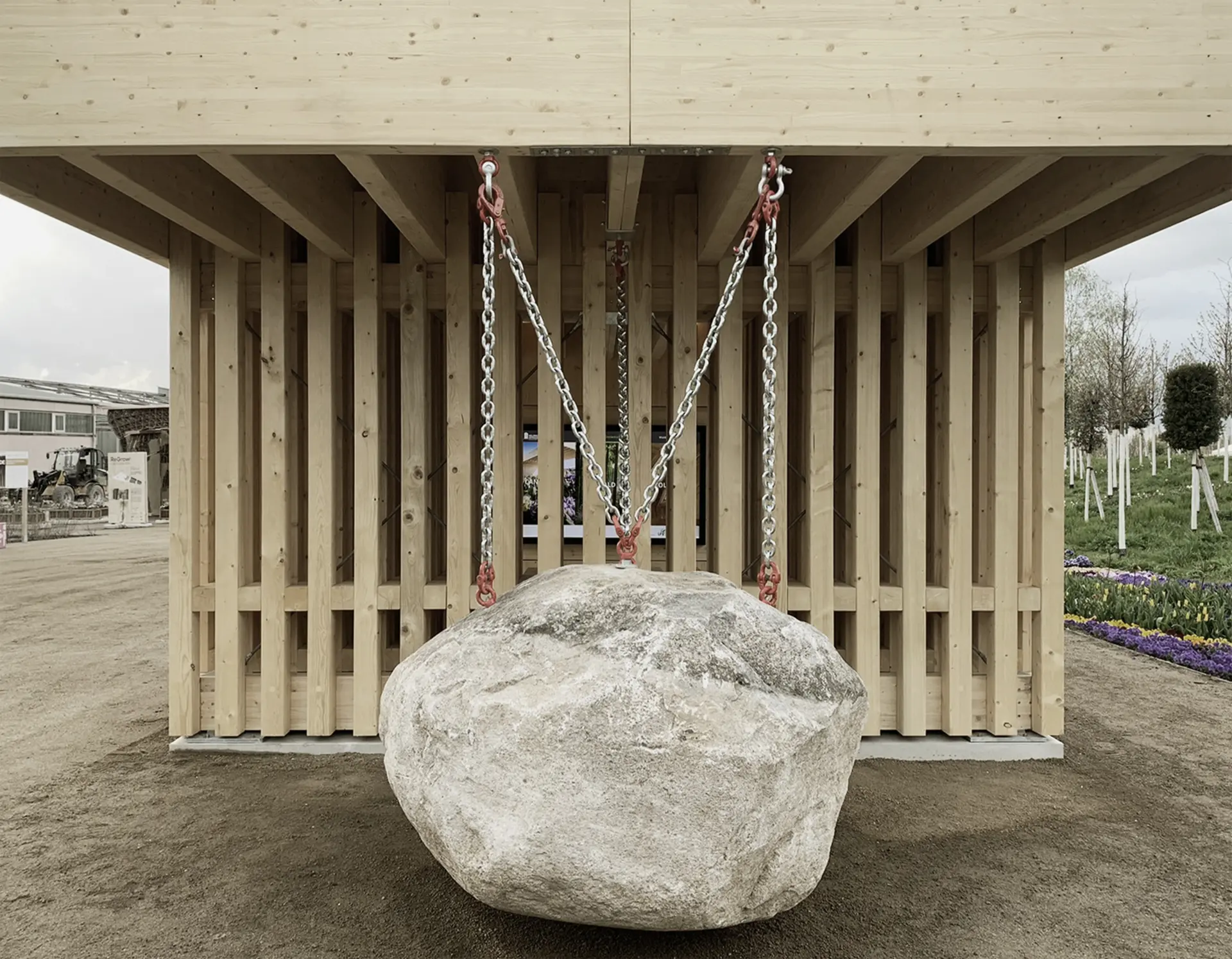

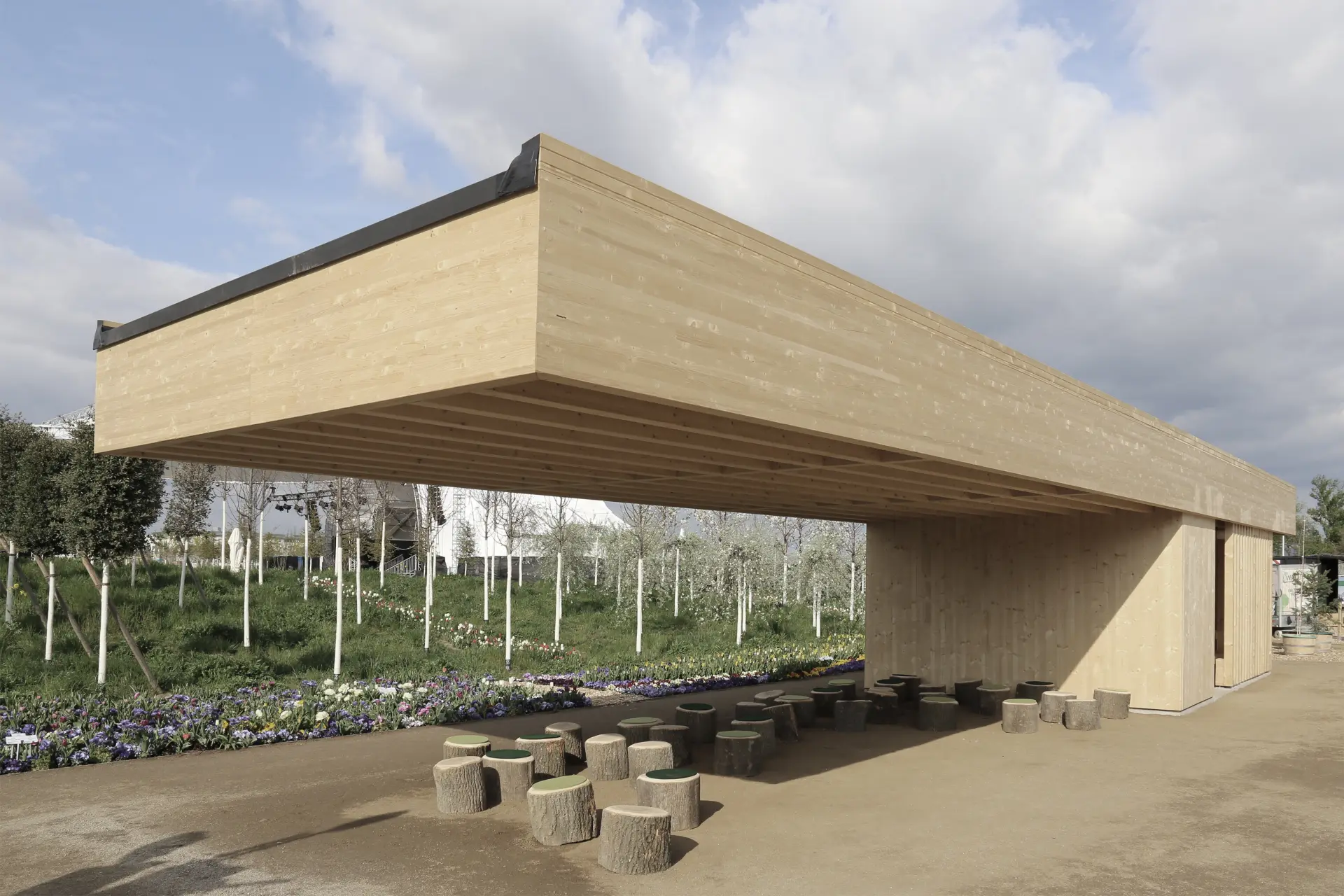

Die Konstruktion basiert auf einer massiven Holzbox als Kern zusammen mit einem Tragen- und Stützenfeld. Am freistehenden Ende wird das Dach durch einen hängenden Naturstein (ca. 3,8 t) als Gegengewicht stabilisiert. Die Lasten werden über die Holzbox in den Untergrund geleitet – ein faszinierendes Zusammenspiel von Druck, Zug und Balance.

Vorfertigung & Montage

Ein Pluspunkt aus handwerklicher Sicht ist der hohe Vorfertigungsgrad: Fertige Bauteile wurden werkseitig produziert und als komplette Elemente geliefert. Vor Ort konnte der Pavillon deshalb an einem Tag aufgebaut werden – Effizienz pur im Holzbau.

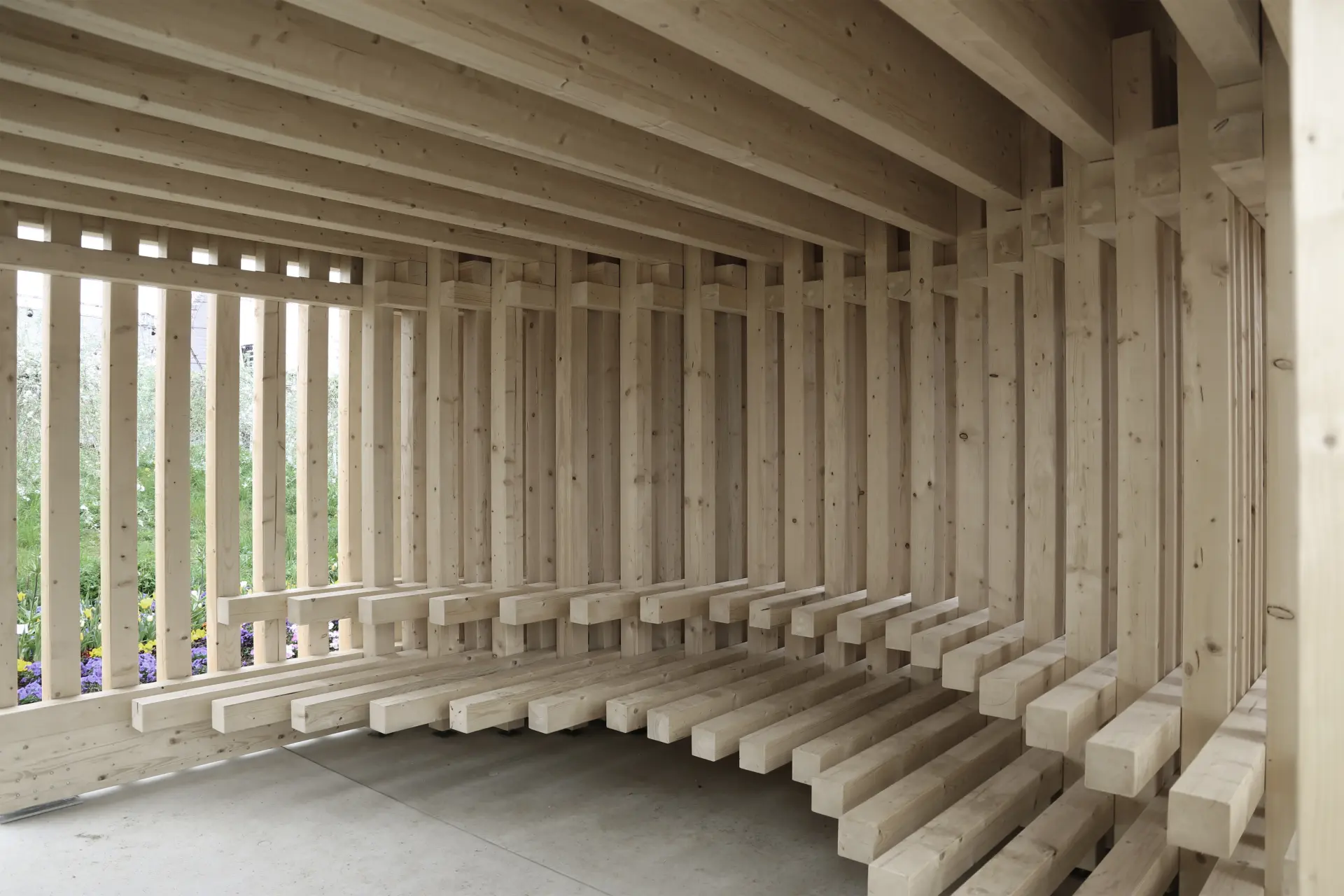

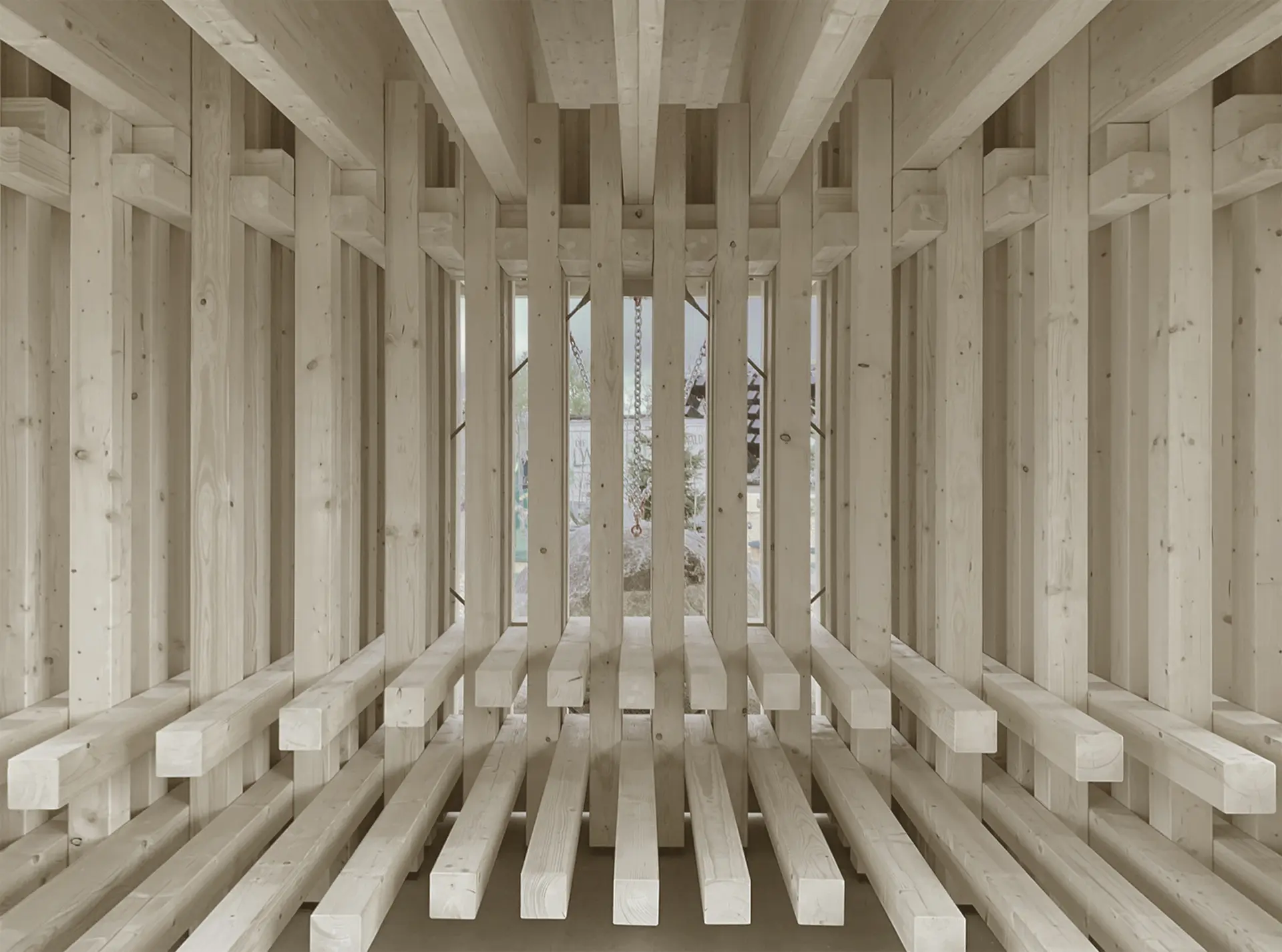

Gebaut aus Vollholzstützen mit 12/12 cm, die CLT Box hat eine Stärke von 12 cm und die Brettschichtholz Träger sind 12/80 cm stark.

Auch ein späterer Abbau und Umzug an einen anderen Standort ist problemlos möglich.

Nachhaltigkeit & Nutzung

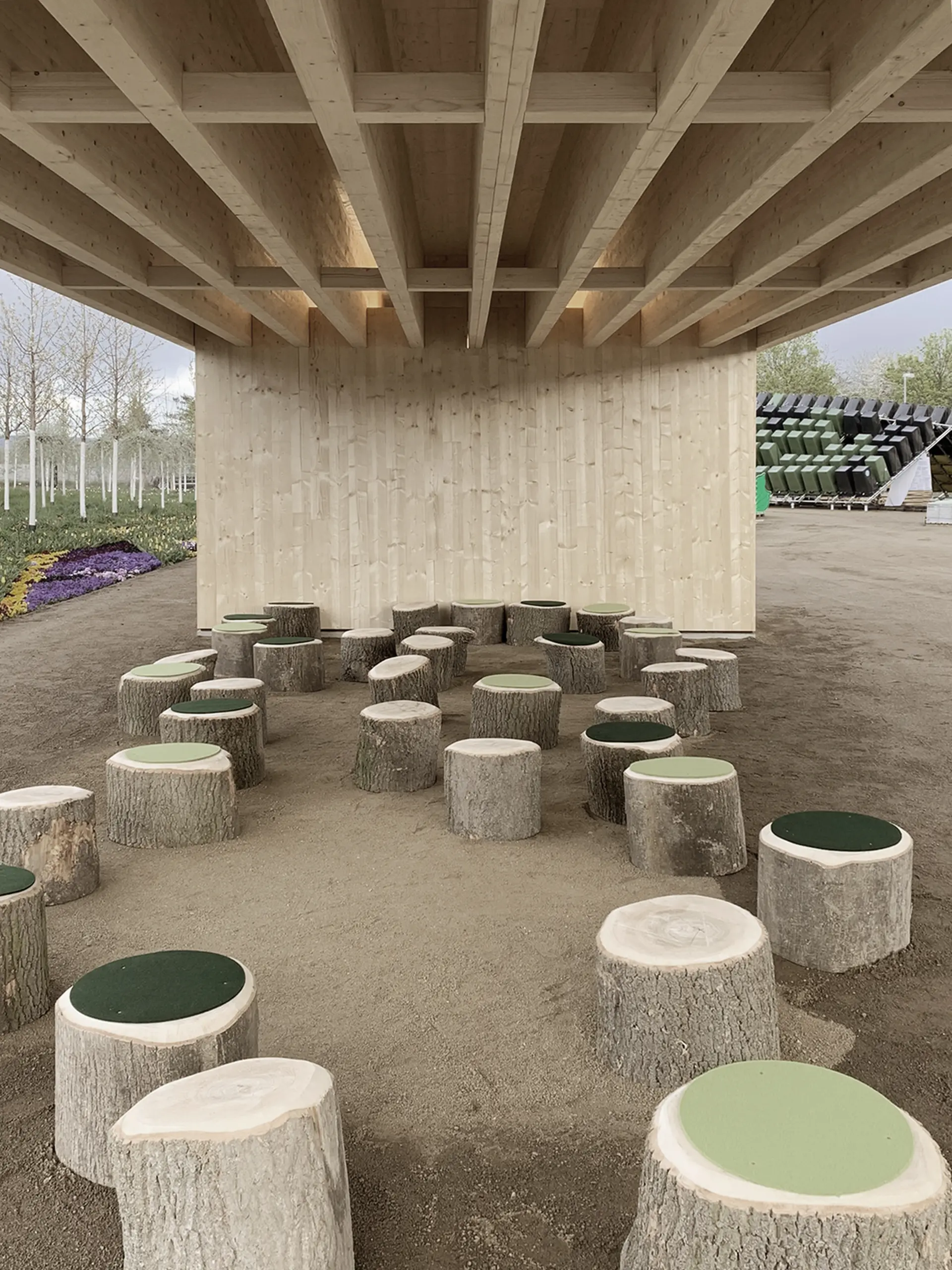

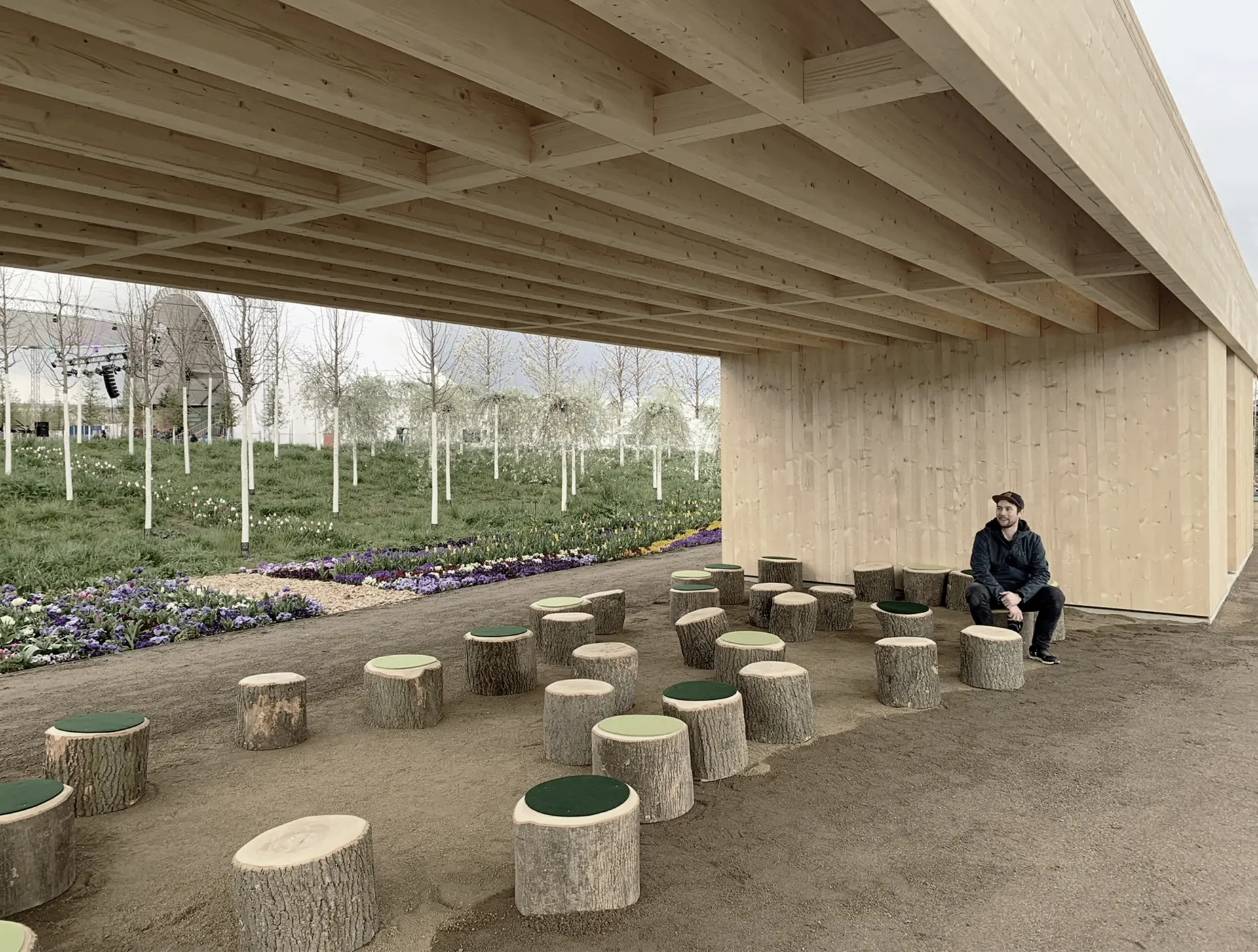

Der Pavillon ist nicht nur konstruktiv durchdacht, sondern auch nachhaltig konzipiert: Eine PV-Anlage inklusive Speicher auf dem Dach macht den Pavillon nahezu autark. Die Innenbox enthält nur die notwendige Technik – z. B. fünf LED-Lampen und einen Fernseher. Im „Holzkino“ können Besucher Filme sehen, während außen mobile Holzmöbel Schutz und Sitzflächen bieten – ideal für Workshops oder Veranstaltungen.

Wer hat’s möglich gemacht?

Ein Pavillon wie dieser entsteht nur im Zusammenspiel verschiedener Gewerke:

• Architektur: juri troy architects (Wien) entwarfen die ikonische Form.
• Statik & Konstruktion: zte Leitner ZT GmbH sorgten für die Tragwerkslogik und Gewichtsverteilung – insbesondere durch den Stein als statisches Gegengewicht.
• Zimmerer & Holzbau: Zimmerer von  der Ochs GmbH fertigten die Holzbox und die Vorfertigungselemente präzise im Werk und montierten sie auf der Baustelle.
• Projektkoordination & Montage: Verantwortlich für den reibungslosen Auf- und Abbau, inkl. logistischer und technischer Umsetzung.

Fazit für Zimmerer & Holzbauinteressierte

Der Cantilever Pavillon ist mehr als nur ein Ausstellungspavillon – er ist ein Praxislehrstück:

• Konstruktiv faszinierend durch Auskragung, Gegengewicht und Stützen.
• Effizient realisiert dank konsequenter Vorfertigung und schneller Montage.
• Nachhaltig und flexibel durch Wiederverwendbarkeit und autarke Technik.

Ein Projekt, das zeigt: Mit durchdachter Konstruktion, Holzkompetenz und guter Planung lassen sich spektakuläre, aber auch handwerklich realisierbare Bauwerke schaffen.
