Effizienter Arbeiten: Punktwolken in eurer Holzbausoftware

Um Licht in die häufig gestellten Fragen zu bringen, was eine Punktwolke ist und welche Holzbausoftware sie importieren kann, präsentiere ich euch heute eine kleine Einführung in dieses Thema

Was ist eine Punktwolke?

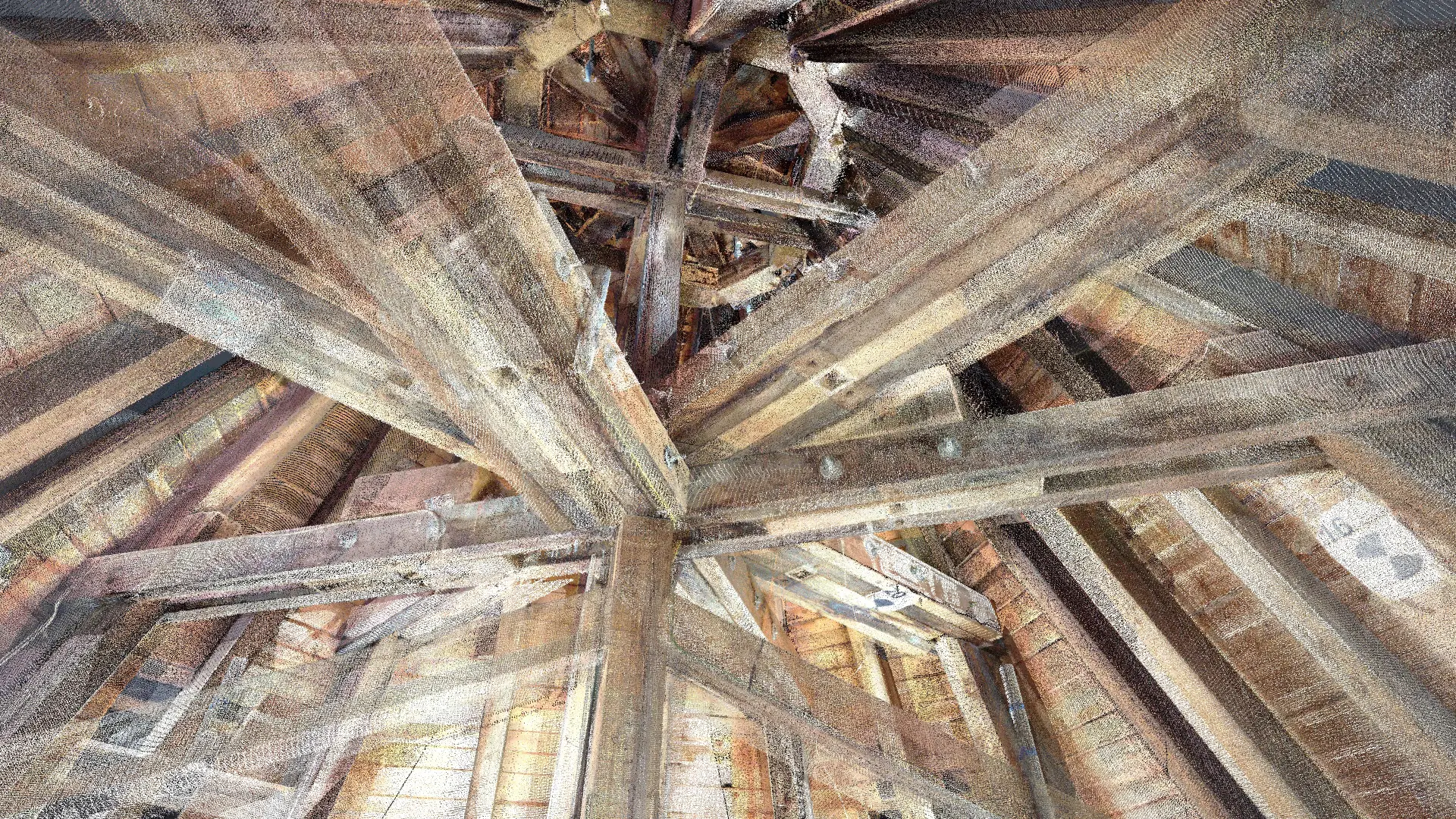

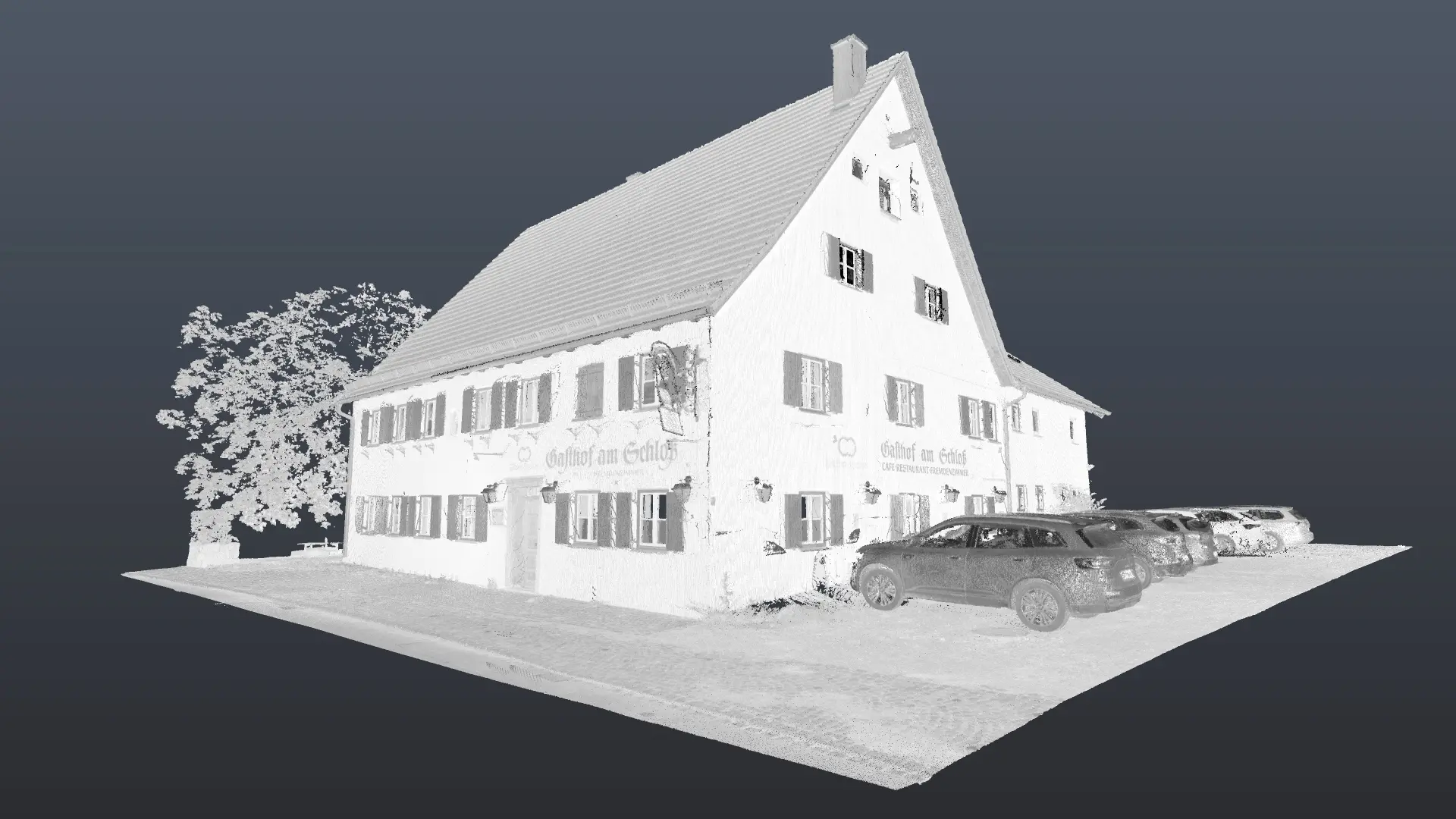

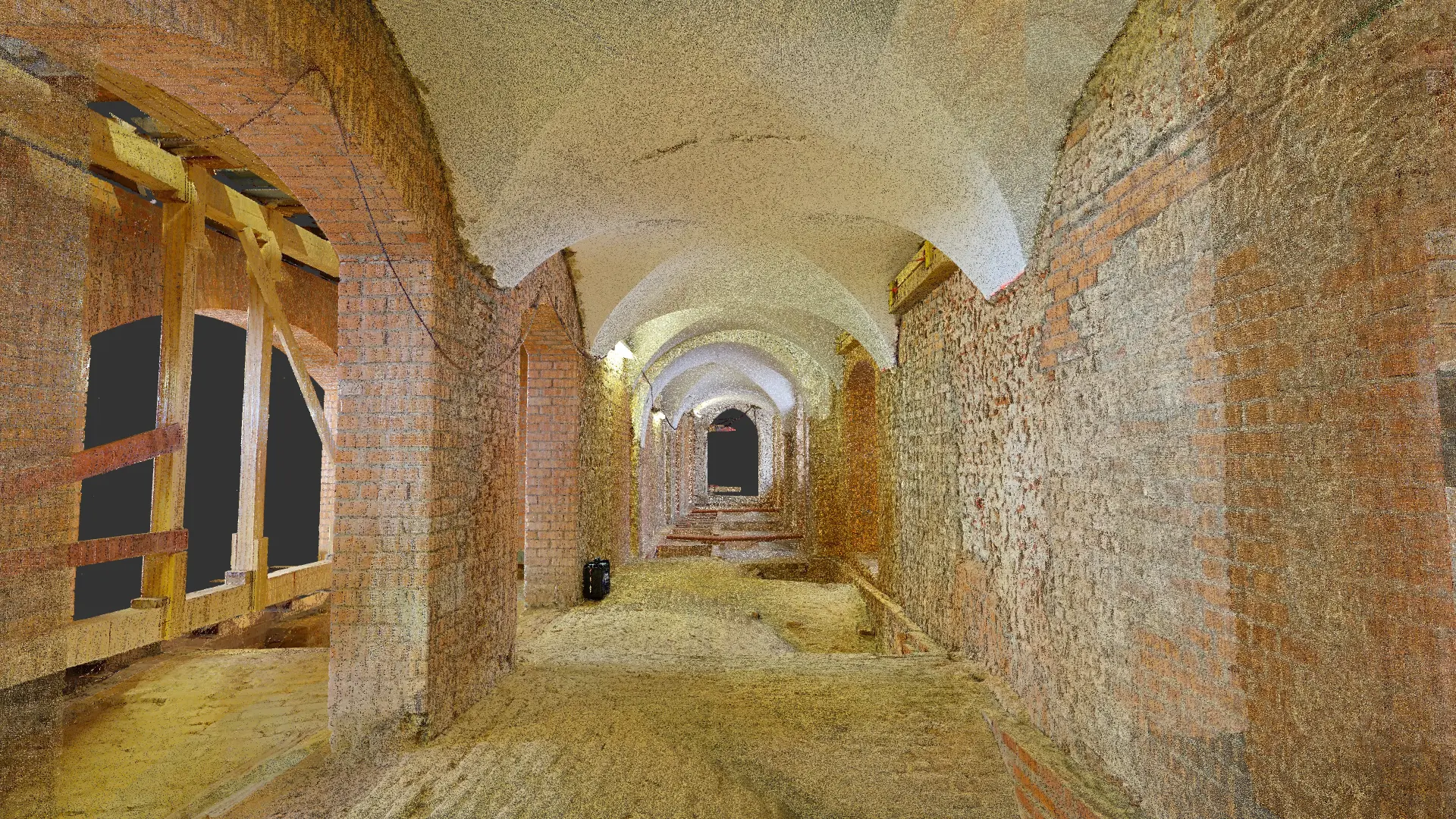

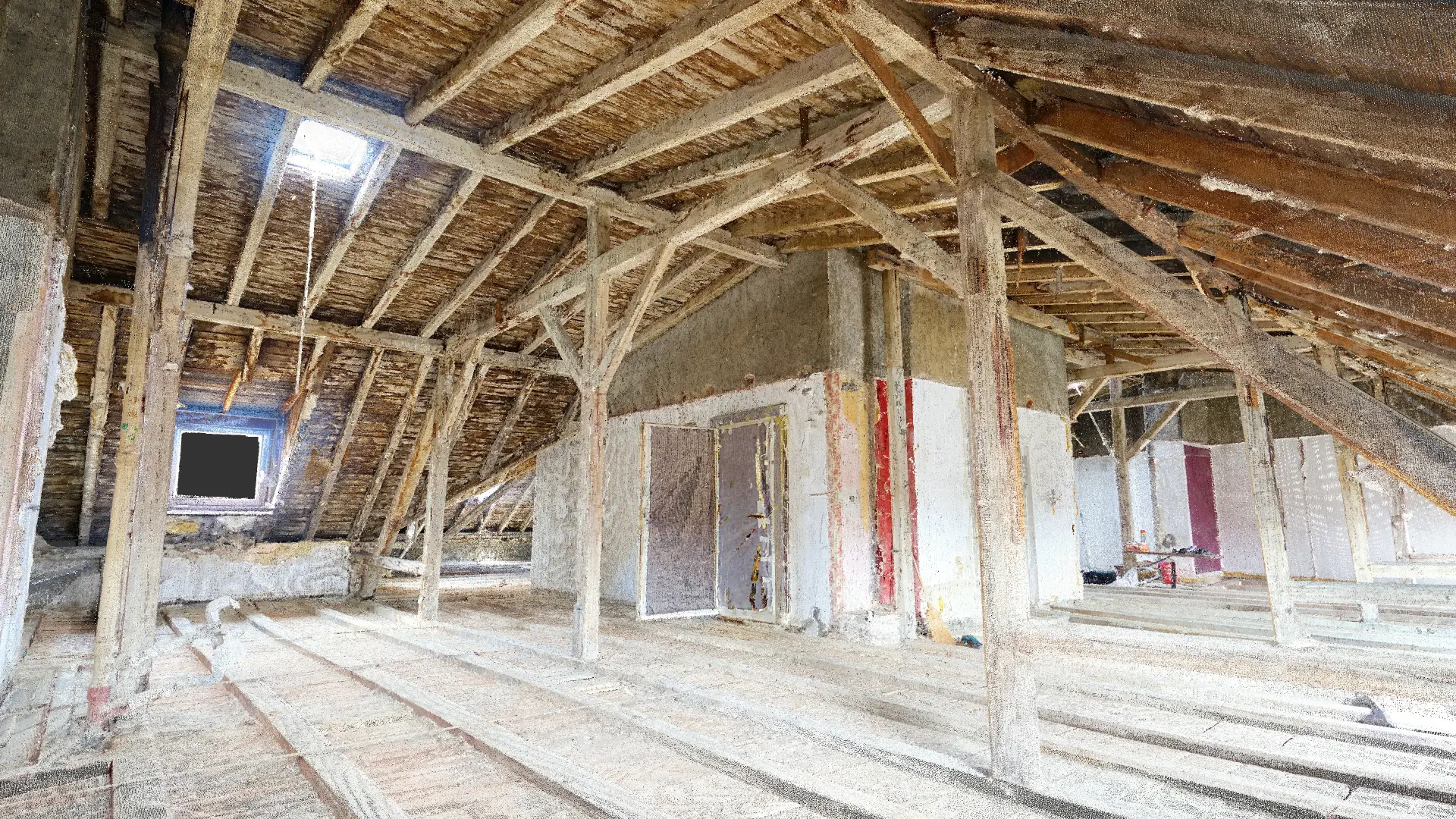

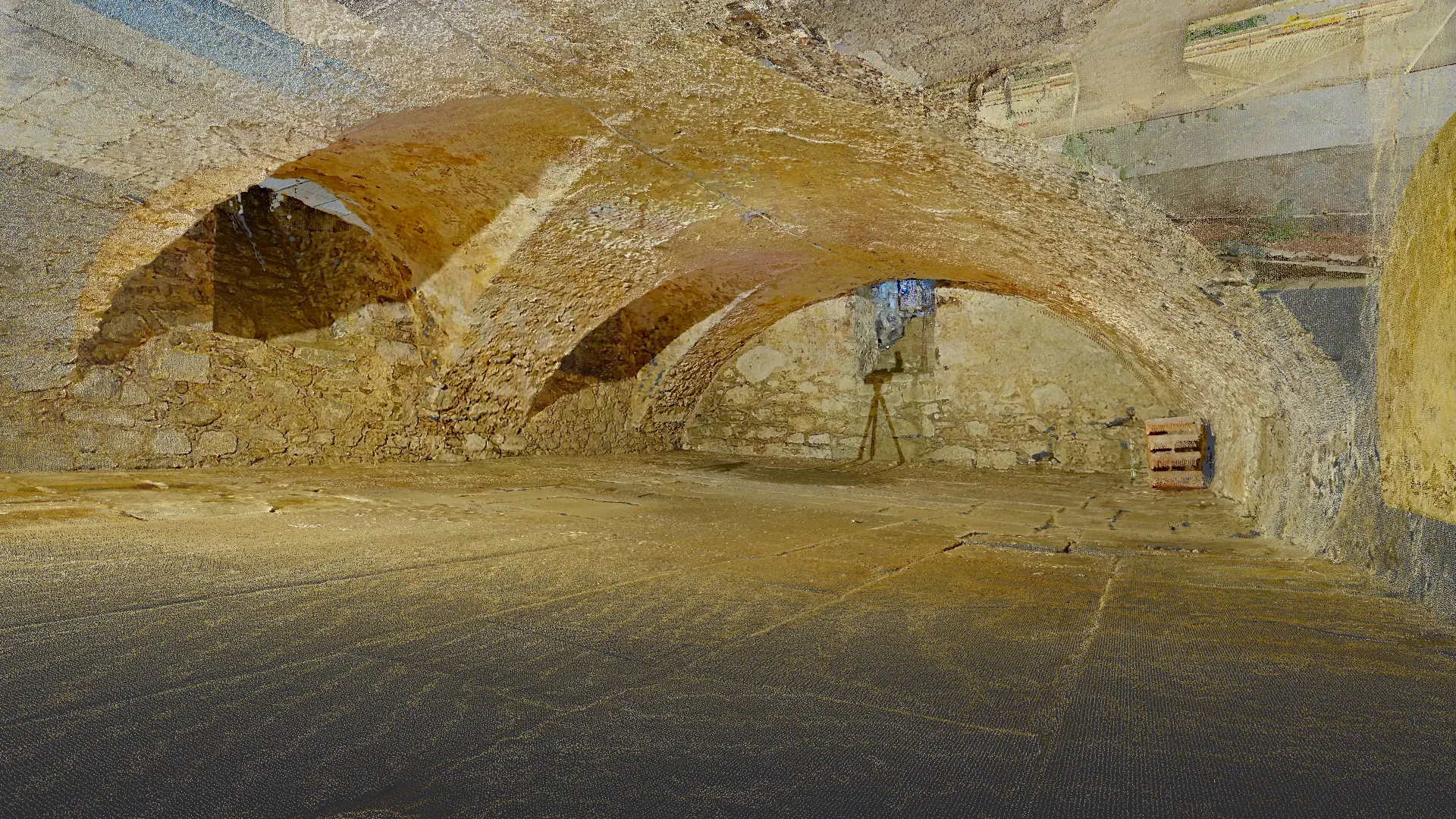

Eine Punktwolke ist eine digitale Darstellung von dreidimensionalen Koordinatenpunkten, die präzise Vermessungen unserer realen Umgebung repräsentieren. Im Kontext von 3D-Vermessungen erfasst die Punktwolke die exakte Position von Punkten auf einer Oberfläche. Dies ermöglicht eine detailgetreue digitale Rekonstruktion von Gebäuden, Gelände oder Objekten.Die Genauigkeit der 3D-Vermessung hängt unter anderem von dem verwendeten Laserscanner, der Registrierungssoftware, der Registrierungsmethode sowie den Einstellungen für den Scan ab.

Welche Holzbausoftware ermöglicht den Import von Punktwolken?
Es gibt zahlreiche Holzbauprogramme und Architektursoftware, die den Import von Punktwolken unterstützen. Hier konzentrieren wir uns auf die aktuellen Holzbauprogramme, die diesen Import ermöglichen, und erläutern das erforderliche Dateiformat.

• SEMA Software (Dateiformat: SPW oder E57)
• Cadwork (Dateiformat: E57)
• Dietrichs  (Dateiformat: E57)
• S&S  (Dateiformat: RCS)
• hsbcad  (Dateiformat: RCS oder RCP)

Alle anderen aktuell verfügbaren Holzbauprogramme auf dem Markt sind derzeit nicht in der Lage, Punktwolken zu importieren.

Punktwolken können in verschiedenen Dateiformaten exportiert werden:
Üblicherweise werden im Holzbau die Dateiformate E57 und RCS für Punktwolken verwendet. Zusätzlich gibt es weitere Formate wie XYZ, LAS/LAZ, RCP, PLY und PTS.

Können Punktwolken als DWG/DXF oder IFC exportiert werden?
Nein, 3D-Vermessungen (Punktwolken) von einem Laserscanner lassen sich nicht als DWG/DXF oder IFC exportieren. Eine Punktwolke kann ausschließlich in den zuvor genannten Dateiformaten exportiert werden.

Meine Software kann keine Punktwolken importieren, was kann ich tun?

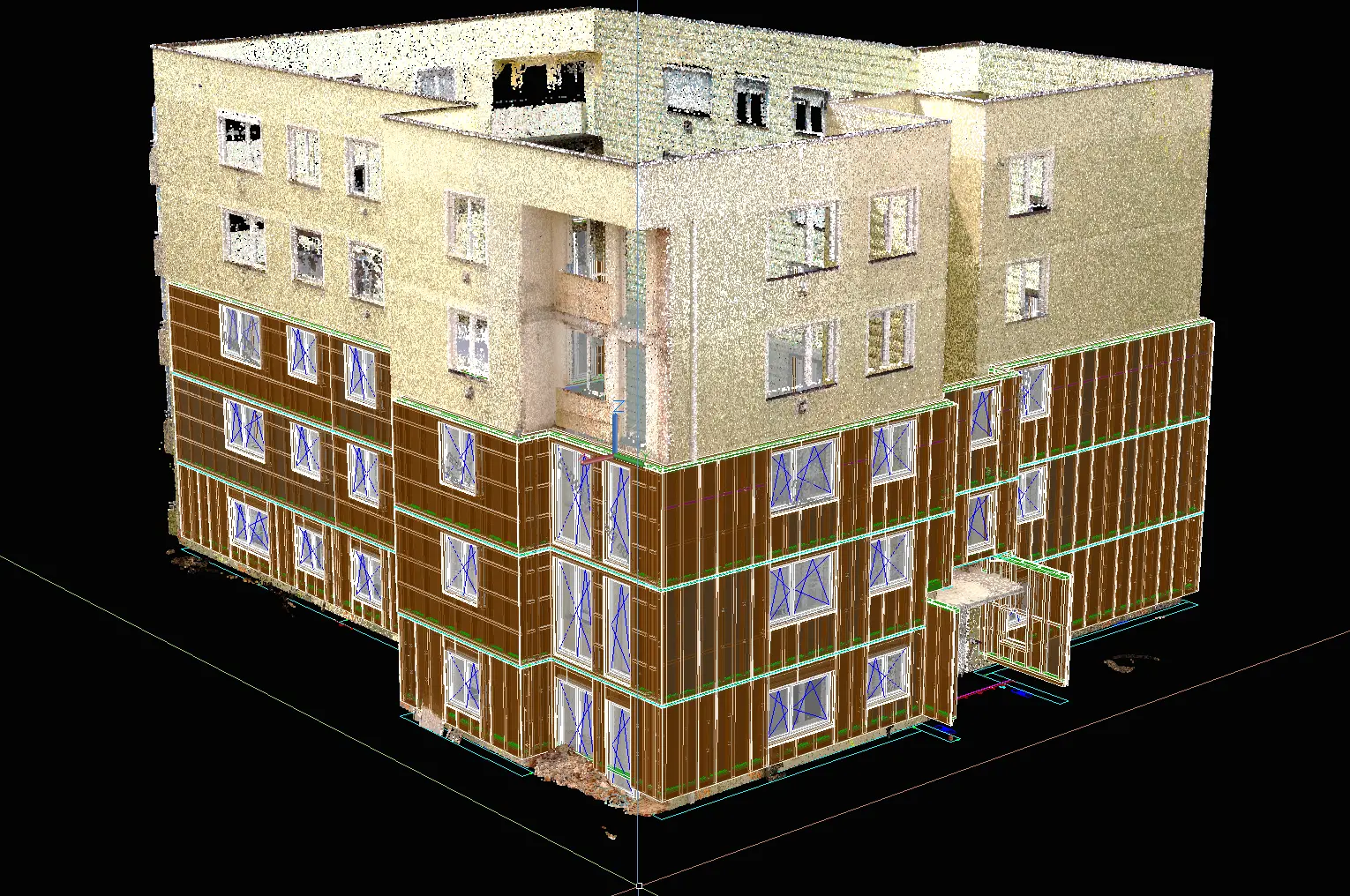

Da nicht alle Programme Punktwolken importieren können, bieten wir die Optionen Scan2CAD oder Scan2BIM an. In diesem Prozess erstellt einer unserer Kollegen auf Anfrage 2D-Pläne oder 3D-CAD-Modelle direkt aus der Punktwolke. Mittlerweile ist es sogar möglich, vollständig verformungsgerechte 3D-Modelle in CAD zu generieren. Es ist jedoch wichtig, sorgfältig abzuwägen, welche Dateien tatsächlich für euer Projekt benötigt werden, da dieser zeichnerische Aufwand mit zusätzlichen Kosten verbunden ist.

Wann ist ein Laserscan sinnvoll?

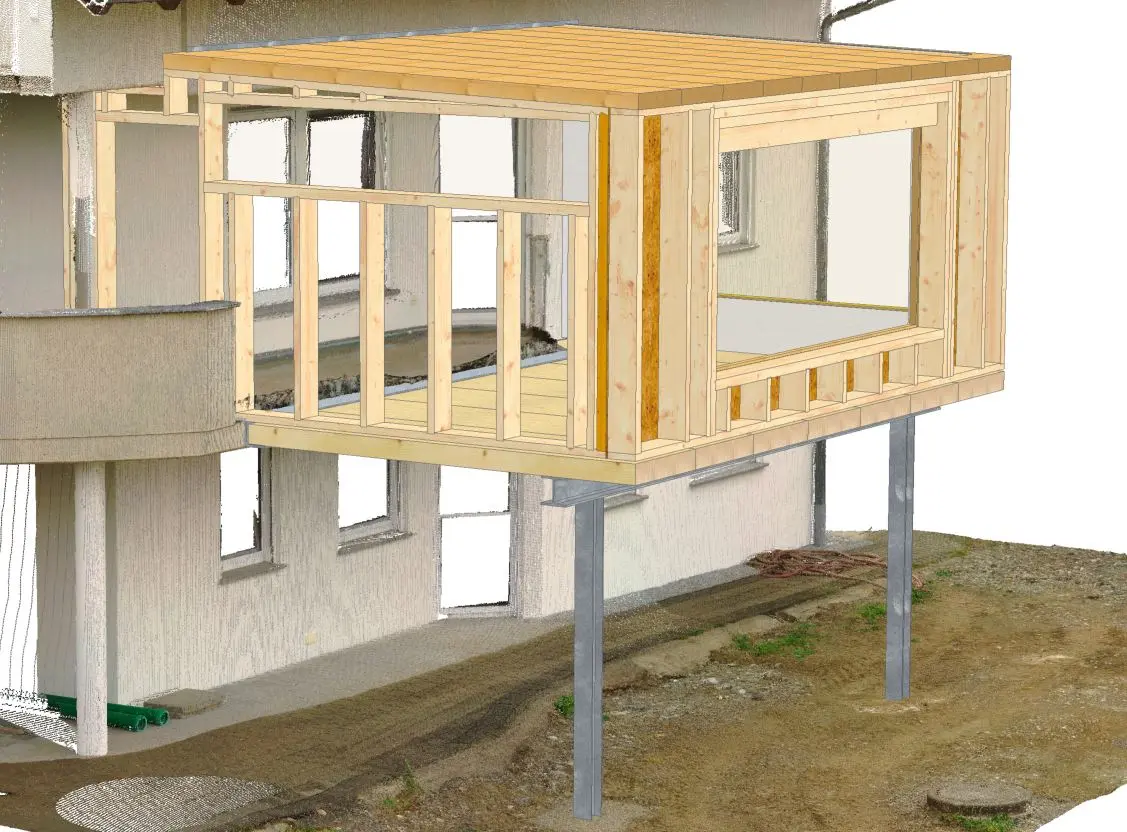

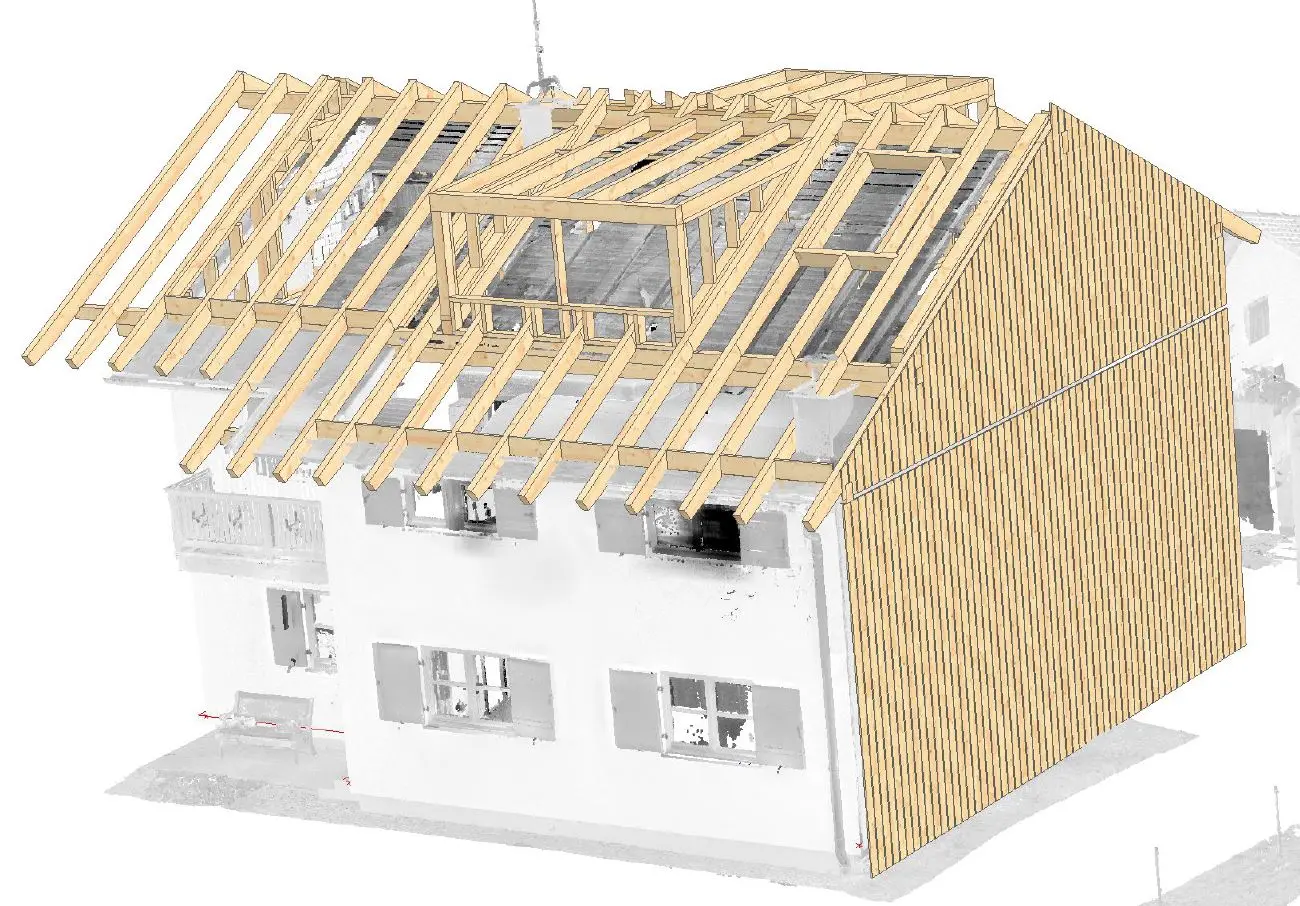

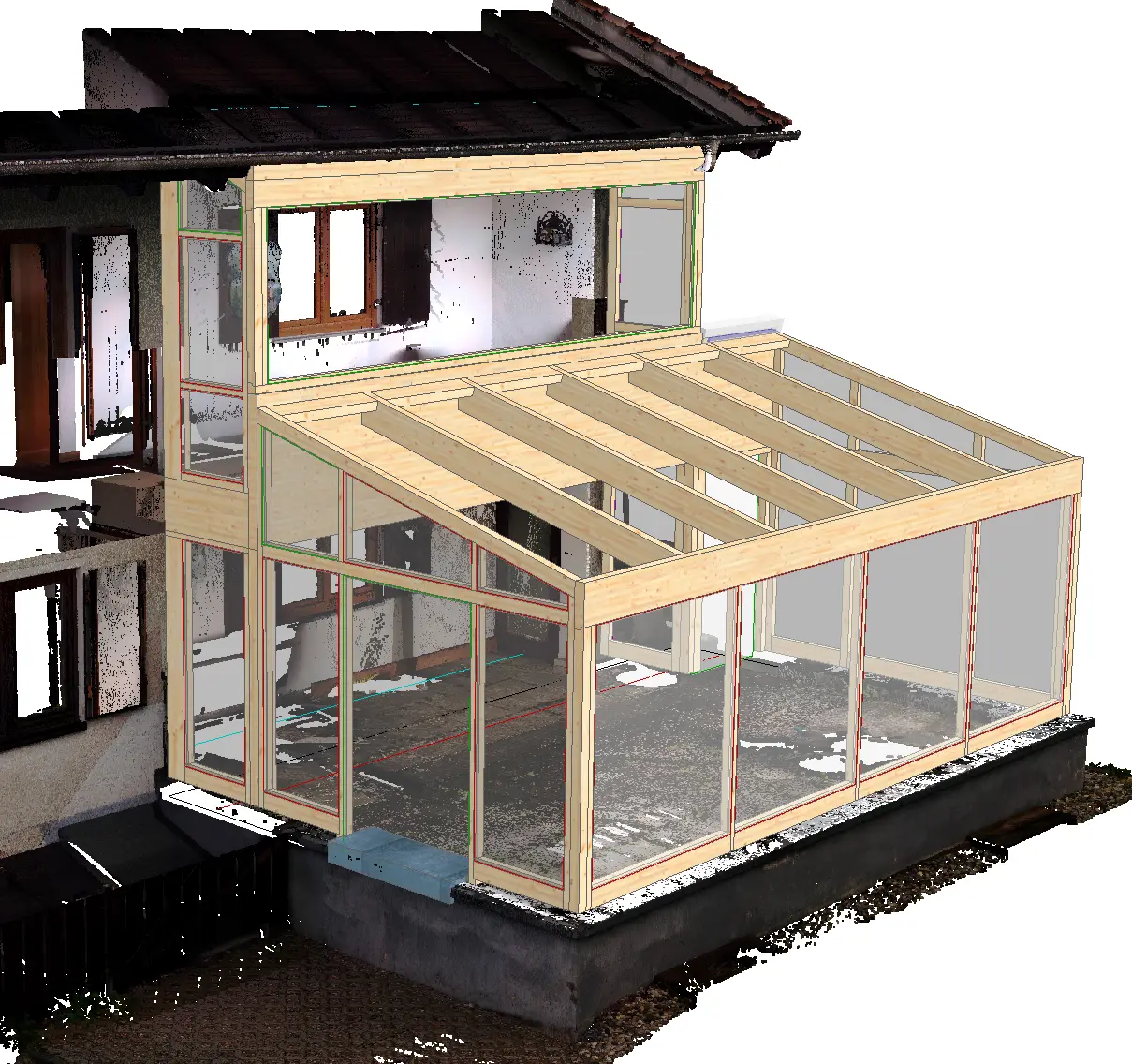

Kurz gesagt, macht eine 3D-Vermessung immer Sinn, wenn präzise Aufmaße erforderlich sind. Natürlich lassen sich viele Projekte auch auf herkömmliche Weise mit der Hand oder einem Tachymeter vermessen. Hierbei ist stets eine Abwägung zwischen Kosten und Nutzen notwendig, um die sich ergebenden Möglichkeiten zu evaluieren. Ob im Neubau zur Kontrolle von Fundamenten oder Rohbauarbeiten, für Anbauten oder Aufstockungen, serielle Fassadensanierungen oder in der Denkmalpflege – die Anwendungsmöglichkeiten sind so vielfältig wie eure Projekte.

Das Arbeiten mit Punktwolken im Holzbau ist kein Hexenwerk und ermöglicht eine präzise und effiziente Vorplanung. Habt keine Scheu davor und probiert es aus, sei es mit unseren Dienstleistungen oder denen unserer Kollegen. Wir stehen euch gerne zur Seite und geben Tipps, wie ihr eure Arbeitsvorbereitung noch effizienter gestalten könnt. Bei Fragen könnt ihr diese gerne in den Kommentaren hinterlassen oder uns direkt eine Nachricht schreiben.
