ALUMEGA: Scharnierverbinder für Pfosten- und Balken-Konstruktionen

Der leistungsfähigste seiner Art

Rothoblaas präsentierte auf der Messe DACH+HOLZ den gegenwärtig weltweit leistungsfähigsten und ETA-zertifizierten Verbinder für standardisierte Haupt-Nebenträger- und Pfosten-Träger-Verbindungen. Der ALUMEGA nimmt bis zu 690 kN vertikal wirkende Kraft auf.

Ideal für große Spannweiten und hohe Lastaufnahmen

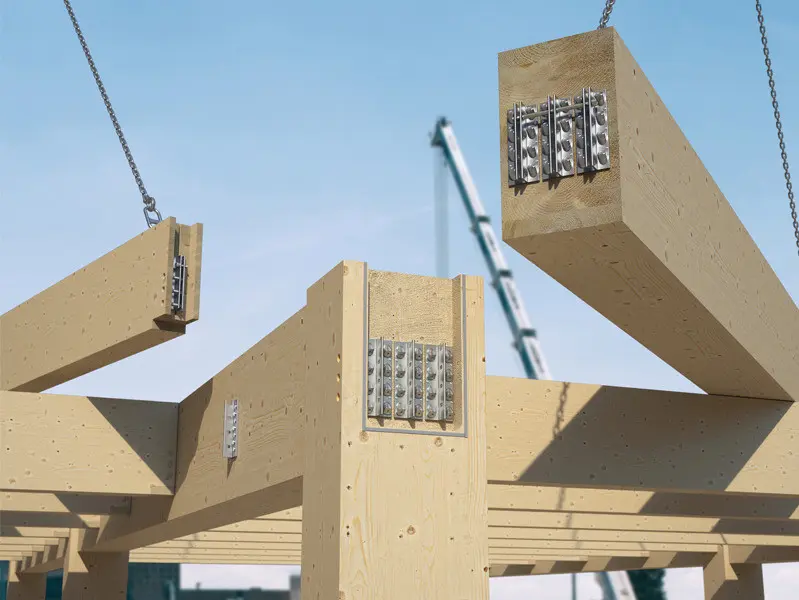

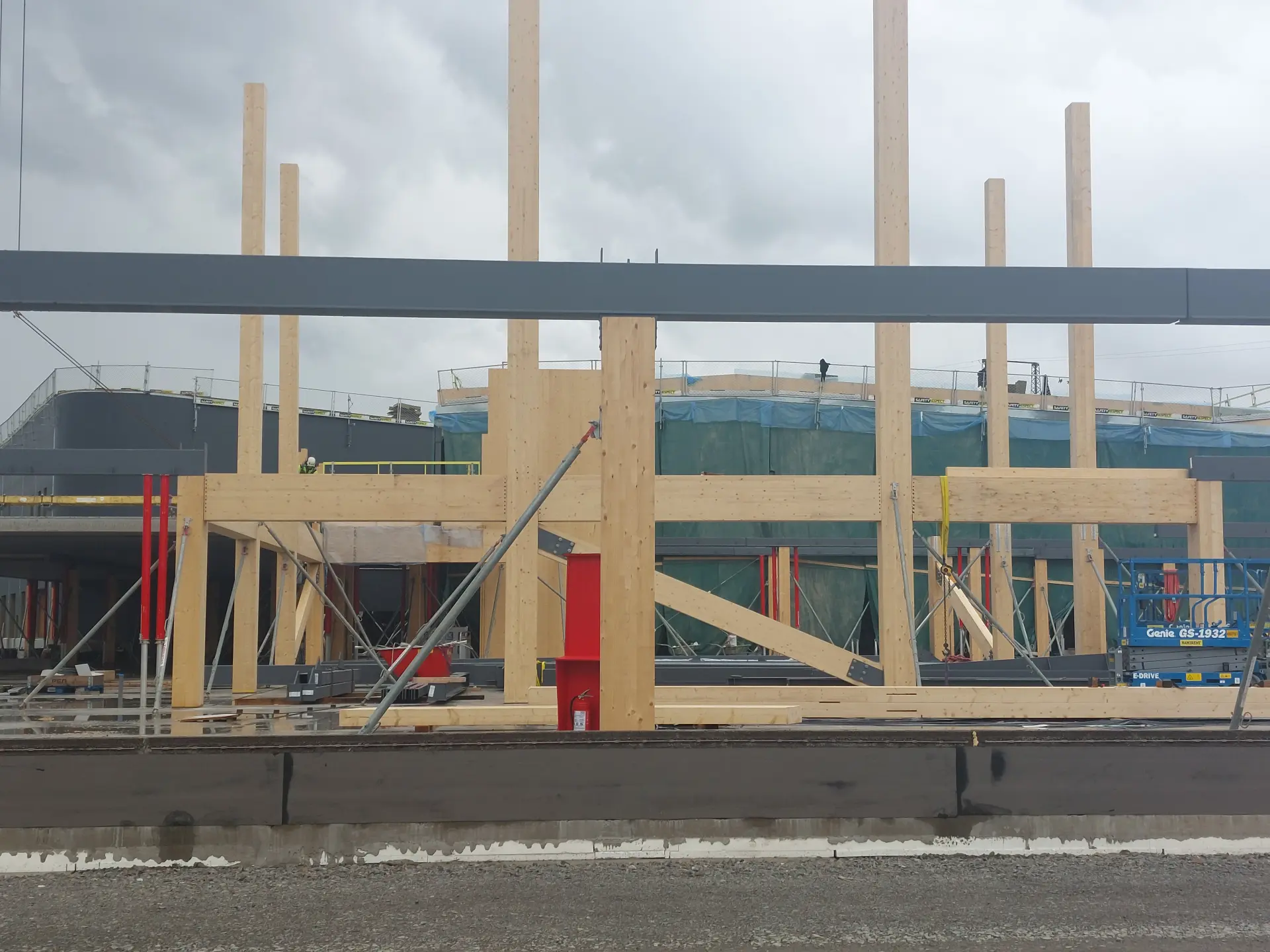

Mit einer Montageschablone lassen sich bis zu drei Verbinder nebeneinander anordnen, womit bis zu 2.070 kN aufgenommen werden können. Der Hochleistungsverbinder ist ideal für wirtschaftliche Gebäudekonstruktionen mit großen Spannweiten und hohen Lastaufnahmen: Hallen, mehrgeschossige Gebäude, aber auch Parkhäuser.

Leichte Montage und Demontage

Die besondere Geometrie des ALUMEGA ermöglicht eine sehr hohe Montagetoleranz. In axialer Richtung können bis zu 8 mm, in lateraler Richtung bis zu 3 mm aufgenommen werden. Dies erleichtert die Montage und Demontage an Holz-, Beton- und Stahlelementen.

So wird verschraubt

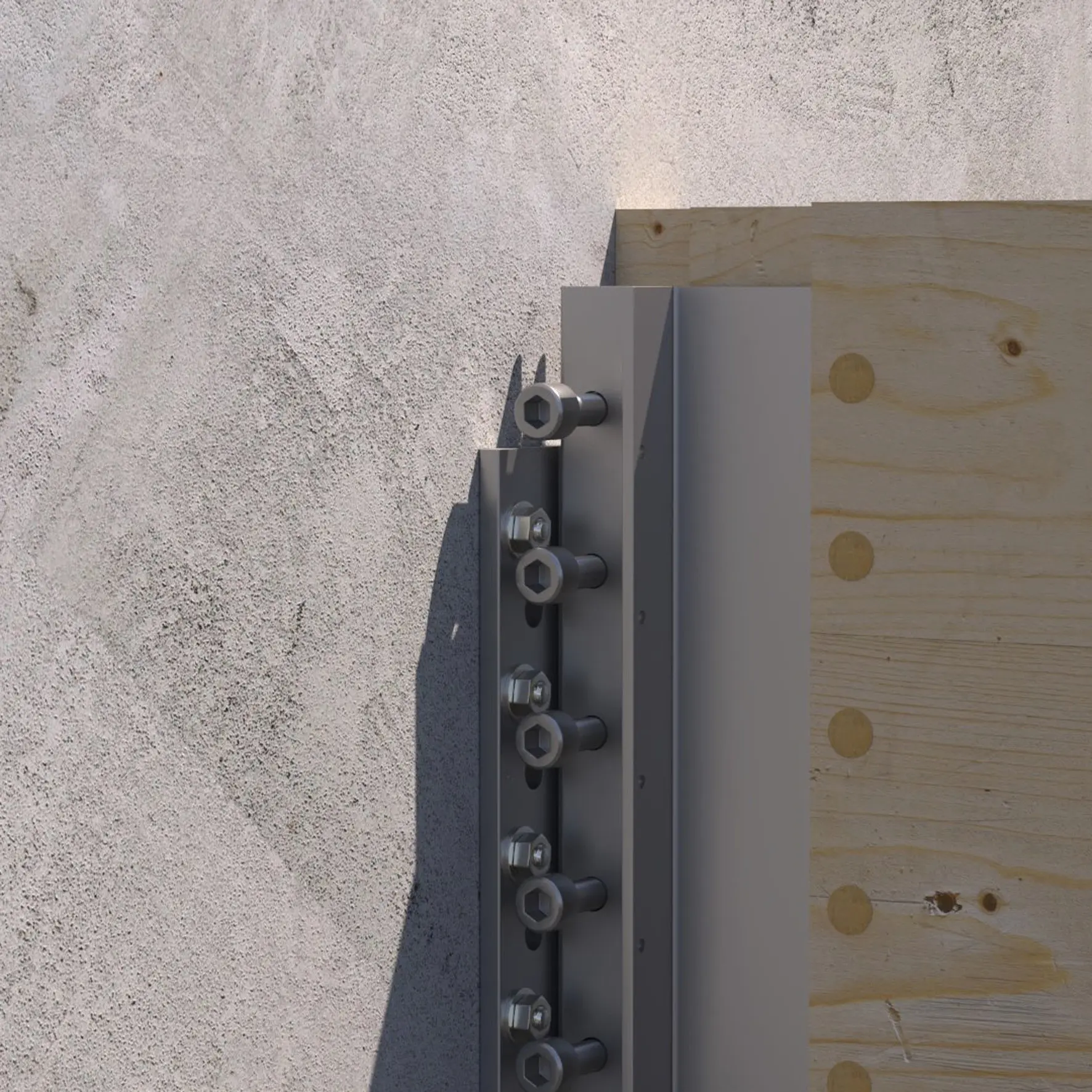

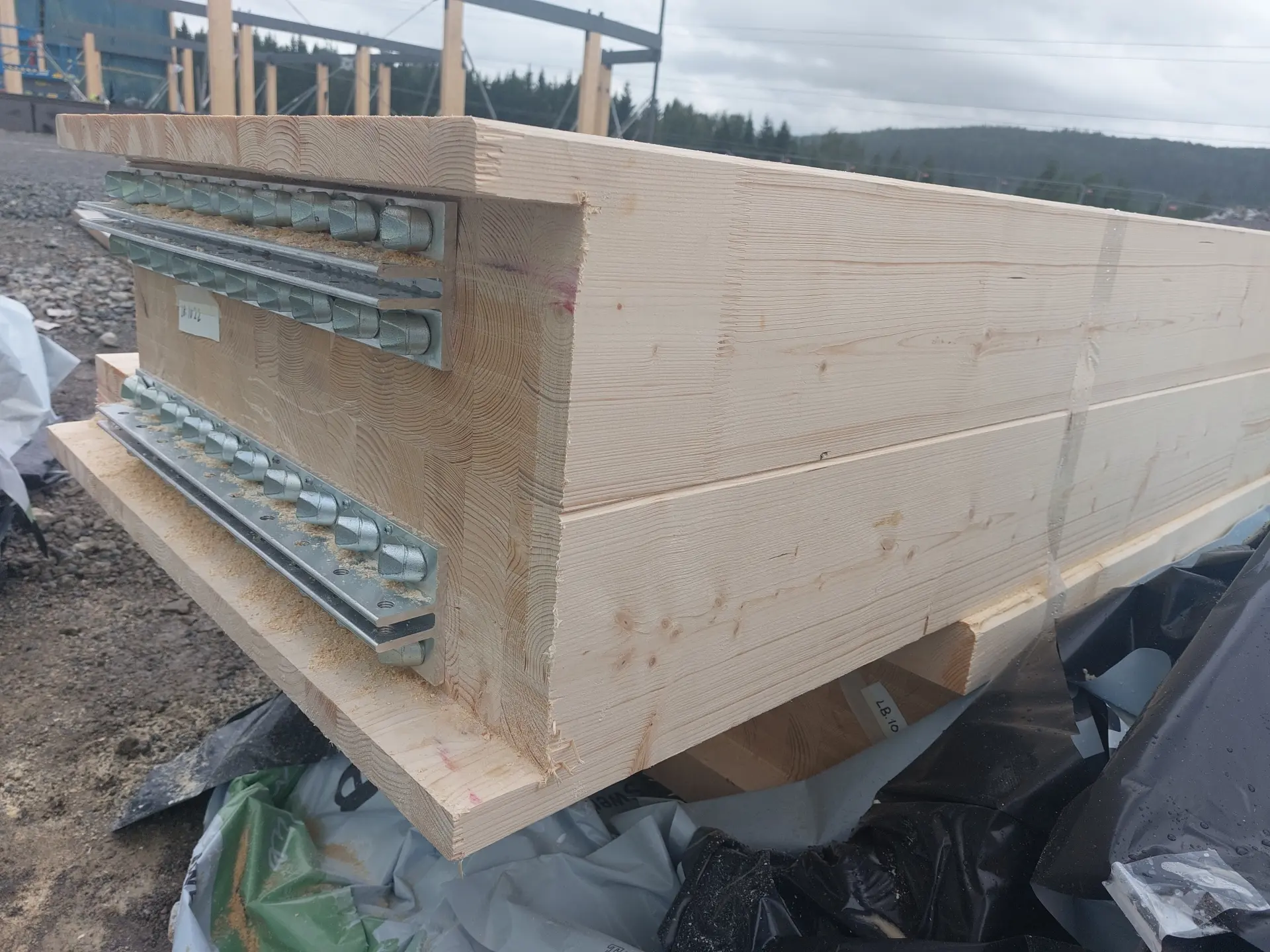

Der verdeckte Verbinder wird in der Vorfertigung stirnseitig in eine eingefräste Tasche eingesetzt oder mit Vollgewindeschrauben diagonal verschraubt. Bauseits werden die Balken nur noch eingehängt und mit Stahlbolzen verbunden. Alle Verbindungen lassen sich zerstörungsfrei wieder lösen.

Freie Drehung möglich

Schnee- und Windlasten und die nutzungsbedingten dynamischen Verkehrslasten verformen die Balken und haben bislang bei Pfosten-Träger-Verbindung zu Zwängungen geführt. Die Langlöcher des ALUMEGA wirken hingegen als strukturelle Scharnierverbindung, die eine freie Drehung des Balkens an den Enden von bis zu 6° ermöglicht.

Hält Belastungen bei starkem Wind und Erdbeben stand

Bei starken Lasteinwirkungen folgt der ALUMEGA der Drehung des Nebenträgers, wodurch kein Biegemoment auf den Hauptträger übertragen wird. Die Funktion und die statische Sicherheit sind durch die Beweglichkeit auch bei extremen Belastungen wie starken Windlasten und Erdbeben sichergestellt.

Modulare Standardanschlüsse

Modulare Standardanschlüsse erhöhen bei Pfosten-Träger-Konstruktionen die Wirtschaftlichkeit und reduzieren den Materialbedarf. Dadurch kann der Tragwerksplaner den jeweiligen Knotenpunkt optimal anpassen und auslasten.

Holz-Holz / Holz-Beton / Holz-Stahl

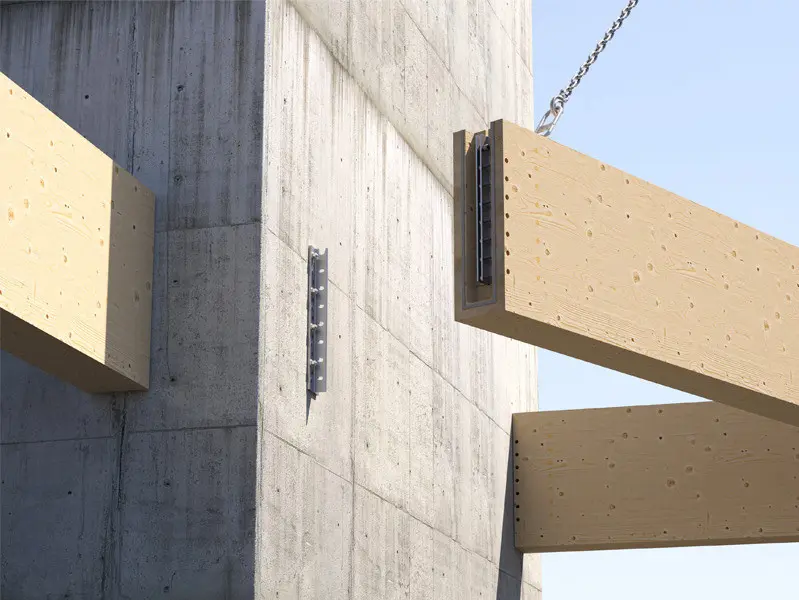

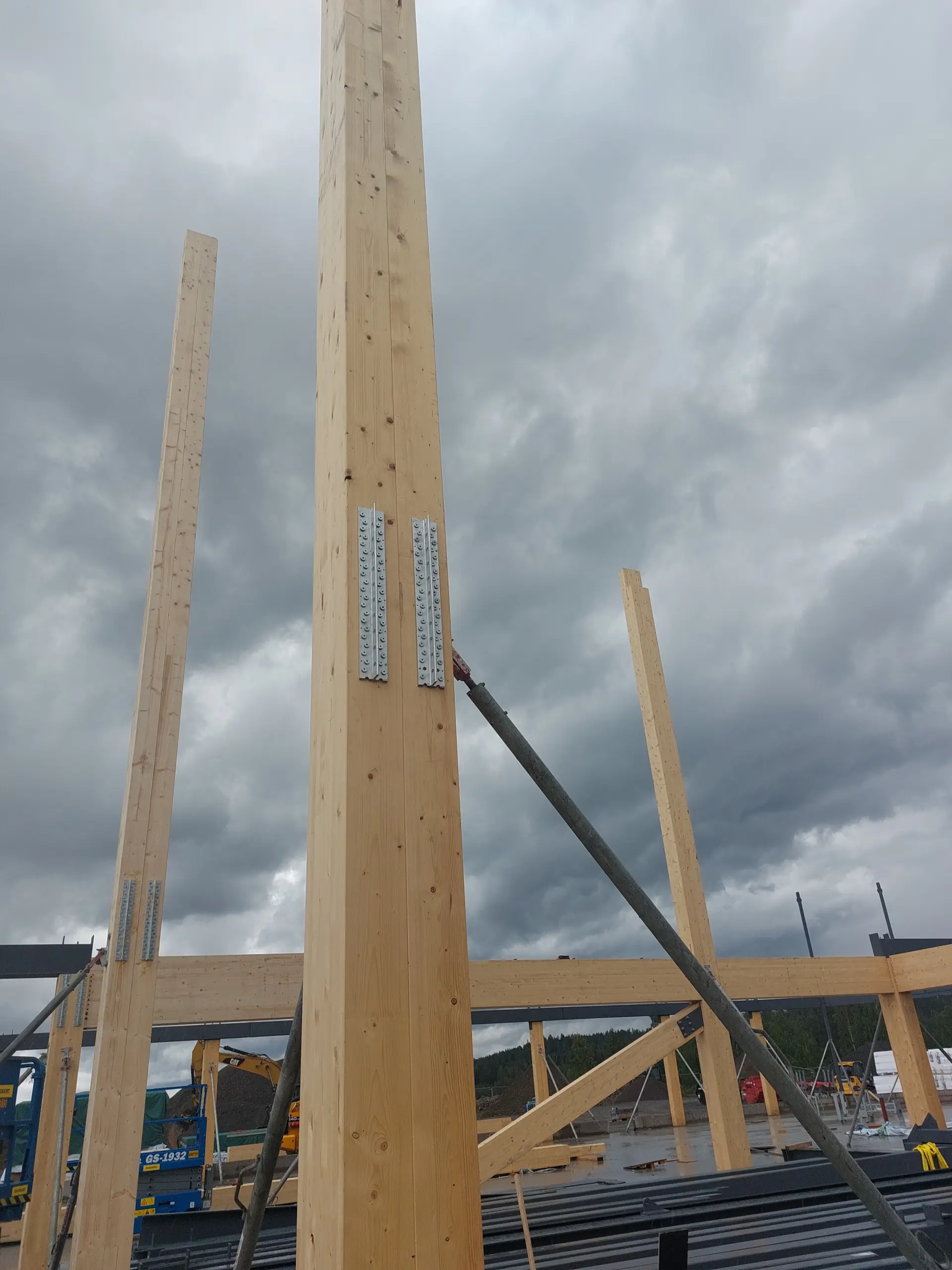

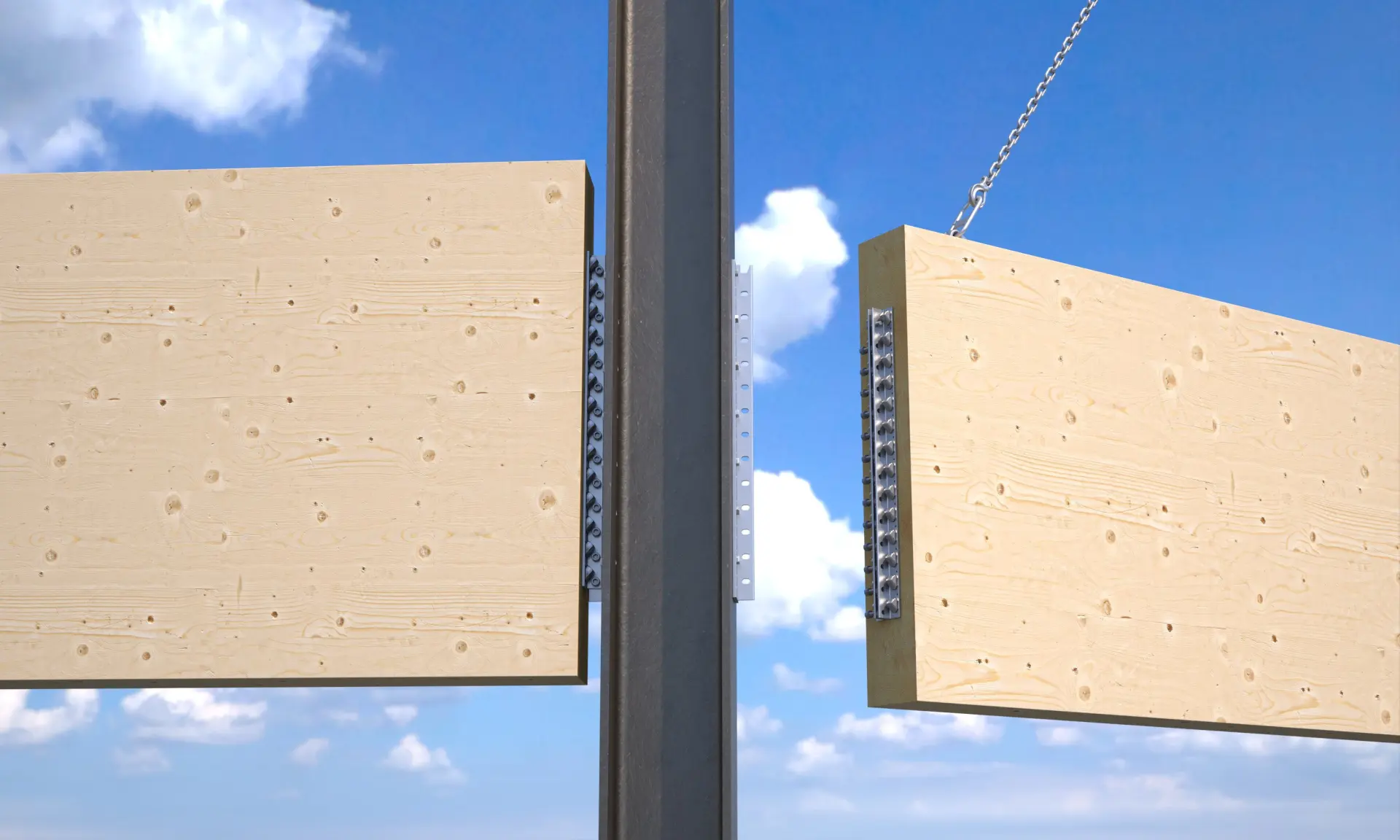

Mit dem ALUMEGA können Balken aus Brettschichtholz, LVL und LVL-Buche mit einem Querschnitt von 132 x 333 mm bis zu 280 x 2000 mm verbunden werden. Neben Holz-Holz-Verbindungen kann der ALUMEGA auch für Verbindungen von Holzelementen mit Beton- oder Stahlstützen verwendet werden.

Die Bestandteile

Der modular aufgebaute mehrteilige Verbinder besteht aus einem Hauptträgeranschluss und einem Nebenträgeranschluss. Entsprechend der Einbaugegebenheiten kann der Hauptträgeranschluss mit Vollgewindeschrauben oder mit geraden Verbindungsmitteln befestigt werden.
