Haupt-Nebenträgeranschlüsse mithilfe von KonstruX Vollgewindeschrauben

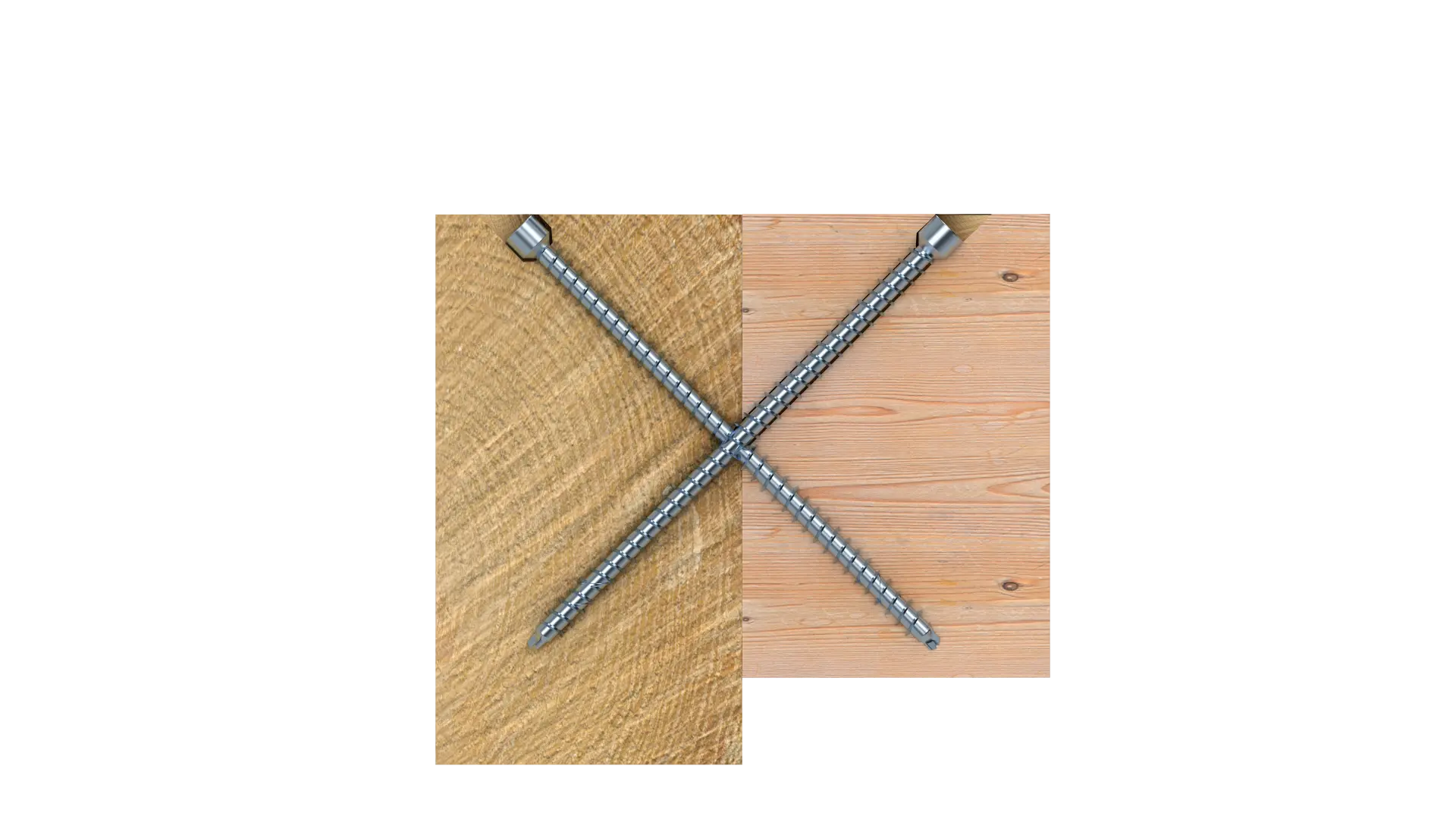

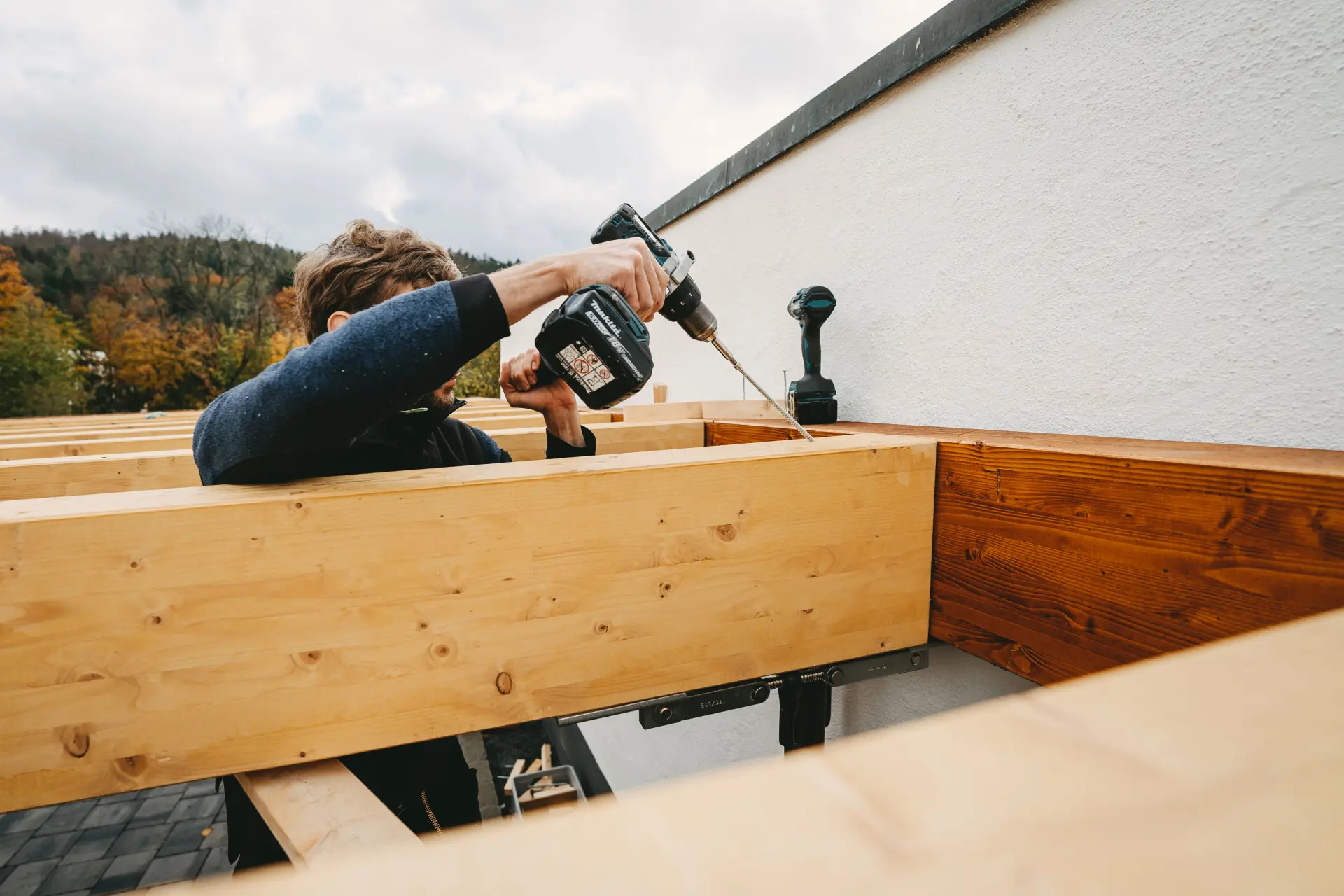

Im Falle eines Haupt-Nebenträgeranschlusses sind Schrägverschraubungen im 45°-Winkel im Holzbau optimal eingesetzt. Durch Schrägverschraubungen können Schrauben auf Zug weitaus höher belastet werden als auf Abscheren. Der Vorteil eines solchen Anschlusses ist, dass kein Einfräsen und keine Abbundarbeiten notwendig sind. Es wird lediglich ein Schraubenkreuz – bei statischer Erfordernis mehrere Schraubenkreuze – in Haupt- und Nebenträger eingeschraubt, um die Stabilität und Tragfähigkeit der Holzstruktur sicherzustellen. Die Verbinder können in die Balken oftmals vertieft eingedreht werden, sodass diese an der Balkenoberfläche nicht sichtbar sind. Die KonstruX Vollgewindeschrauben verfügen über eine Bohrspitze, die es ermöglicht, ohne Vorbohren die Achs- und Randabstände in Holzkonstruktionen zu reduzieren.

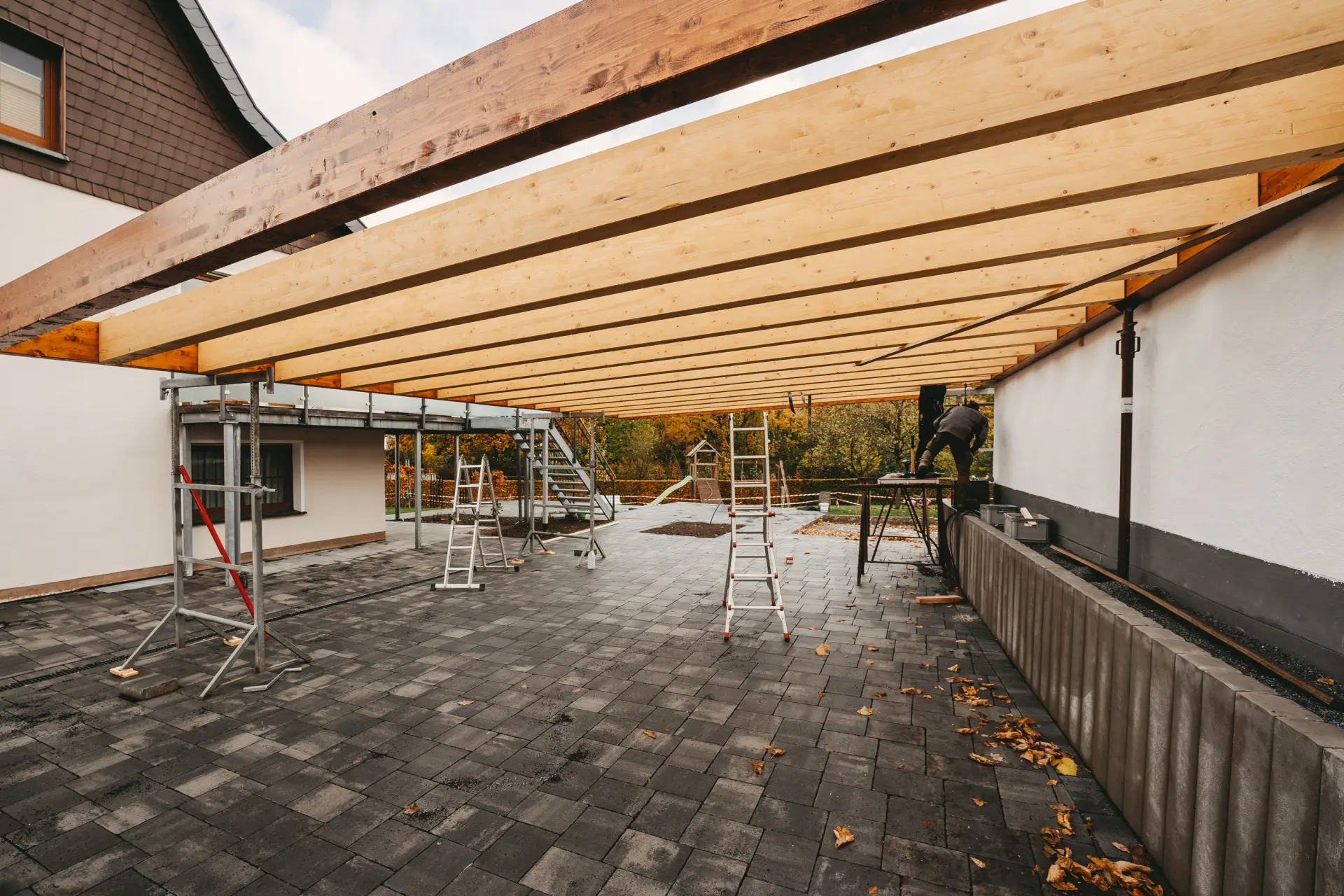

Haupt- und Nebenträgeranschlüsse sind in allen Holzbaubereichen einsetzbar und zwar überall dort, wo flächige Tragwerke wie Holzbalkendecken in vertikalen Holzstrukturen eingeleitet werden müssen. Verbindungen von Haupt- und Nebenträgen, die mit Vollgewindeschrauben hergestellt werden, müssen in Innenräumen (Nutzungsklasse 1) oder im Außenbereich (Nutzungsklasse 2) geschützt werden. Weiterhin erweisen sich die KonstruX Vollgewindeschrauben als vorteilhaft, da sie universell einsetzbar und nicht anwendungsspezifisch gebunden sind. Speziell für die Anwendung eines Holz-Nebenträgeranschlusses werden die Vollgewindeschrauben mit den Abmessungen 6,5 bis 10,0 mm im Durchmesser und einer Länge von bis zu 600 mm, je nach Balkengeometrie, eingesetzt.

Ebenso sind alternativ Pfosten-Riegel-Verbindungen mit den Vollgewindeschrauben möglich.

Konstruktionen sicher mit der ECS-Bemessungssoftware planen

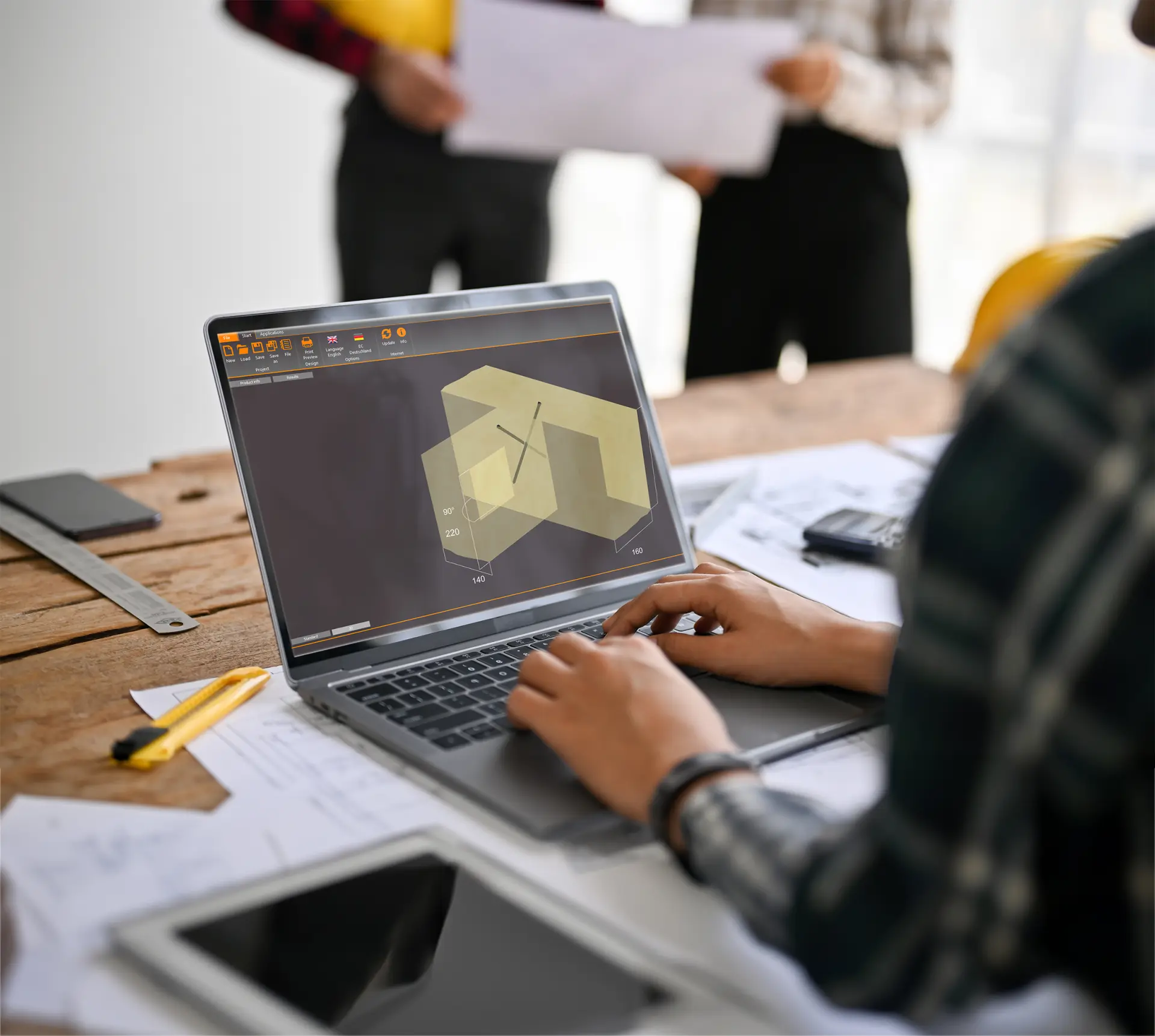

Eine digitale Softwarelösung für Projekte im Holzbau ist die kostenlose ECS-Bemessungssoftware von Eurotec. Mit dieser lassen sich statische Vorbemessung mit Nachweis für diverse Holzbauanwendungen wie Haupt- und Nebenträgerverbindungen, Querzug- und Querdruckverstärkungen, Sparren-Pfetten-Verbindungen, Befestigungen von Aufdach- und Fassadendämmsystemen etc. tätigen. Es bietet sich die Möglichkeit, individuelle Verbindungsanwendungen vollständig anzupassen, indem Parameter wie Anschlussgeometrie, Holzmaterial, Lastgröße etc. eingegeben werden. Jedes geplante Bauvorhaben kann entsprechend mithilfe von Verbindungsmitteln aus dem Sortiment geplant werden. So findet u. A. die KonstruX Vollgewindeschraube ihren Platz in der Vorbemessungssoftware und unterstützt bei unterschiedlichen Anwendungsmöglichkeiten sowie der genauen Materialerfassung.
Mithilfe der ECS-Bemessungssoftware können im entsprechenden Modul auch Berechnungen zu Haupt-Nebenträger-Anschlüssen mithilfe der KonstruX Vollgewindeschrauben getätigt werden. Dafür ist die Eingabe der Geometriedaten für den Haupt- und Nebenträger inklusive der Holzsorte und der Festigkeitsklasse notwendig. Die Belastungswerte werden eingeteilt in eine ständige Last sowie eine veränderliche Last einschließlich der Einwirkung der Last. Das System wählt daraufhin automatisch die richtigen Schrauben für das Projekt aus. Hierbei kann die Verschraubungsrichtung als auch der Winkel geändert werden. Die Schraubenabstände werden unter der Berücksichtigung der ETA-Daten ausgewählt.
