Verdeckte Hirnholzanschlüsse? Das ist die Krönung!

Sei es die hohe Spaltneigung bei Verbindern, sei es der geringe Auszugswiderstand: Anschlüsse an Hirnholz halten für Zimmerleute ganz eigene Herausforderungen bereit. Die parallel verlaufenden Fasern sorgen dafür, dass der Anschluss nur sehr geringen Zugwiderstand leistet, wenn überhaupt. Was also, wenn der verdeckte Verbinder eine hoch beanspruchte Stütze-Pfette- oder Haupt-Nebenträger-Verbindung halten soll?

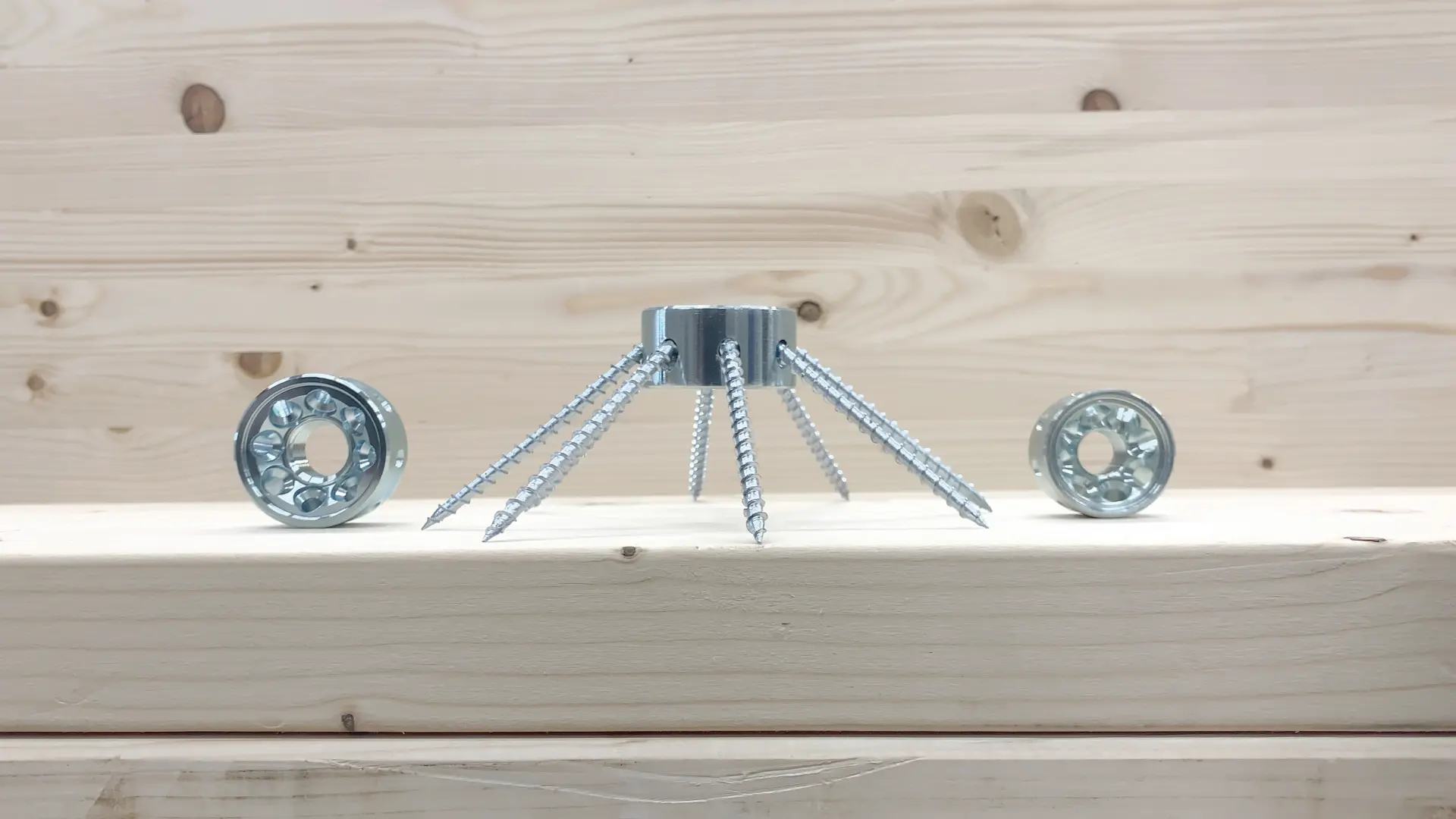

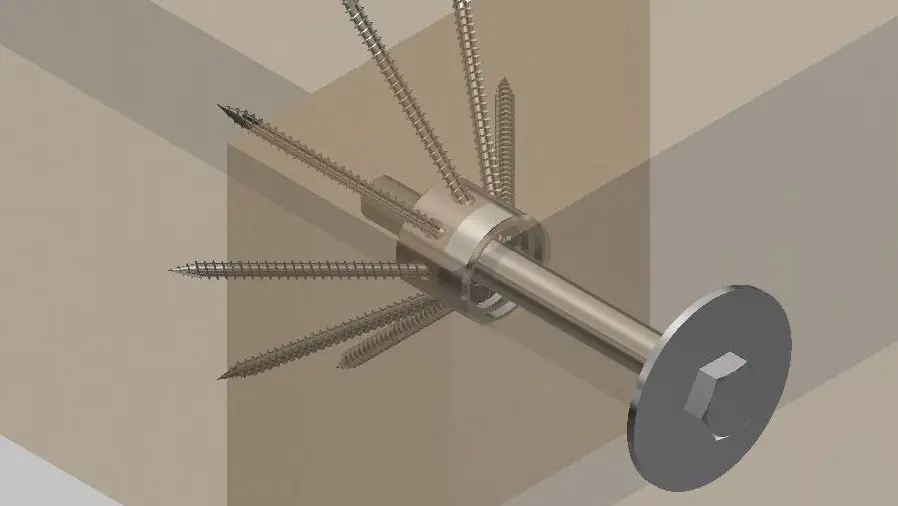

Diese Nuss lässt sich jetzt knacken, mit dem neuen CCS „Hydra“ Multifunktionsverbinder: Die Abkürzung CCS steht für „Cylindrical Connector Series“, im internen Sprachgebrauch hat sich in Anspielung an das vielköpfige Geschöpf aus der Heraklessage „Hydra“ etabliert. Das zentrale Element des Verbinders, das einen Durchmesser von 30, 40 oder 50 mm aufweist, wird in einer Senkbohrung ins Holz eingelassen. Die Verankerung übernehmen bis zu acht Holzbauschrauben, die reihum in einem Winkel von 45° ins zentrale Element eingedreht werden. Da sie nicht parallel zu den Holzfasern laufen, können sie ihre Zugfestigkeit voll entfalten. Komplett ausgeschraubt, würde der CCS an eine Krone mit acht Zacken erinnern ... doch die Schrauben verschwinden voll und ganz im Holz und sind somit unsichtbar. Daher auch der inoffizielle Name „Hydra“: Die vielen Köpfe des Verbinders erinnern an das mythische Geschöpf aus der Heraklessage.

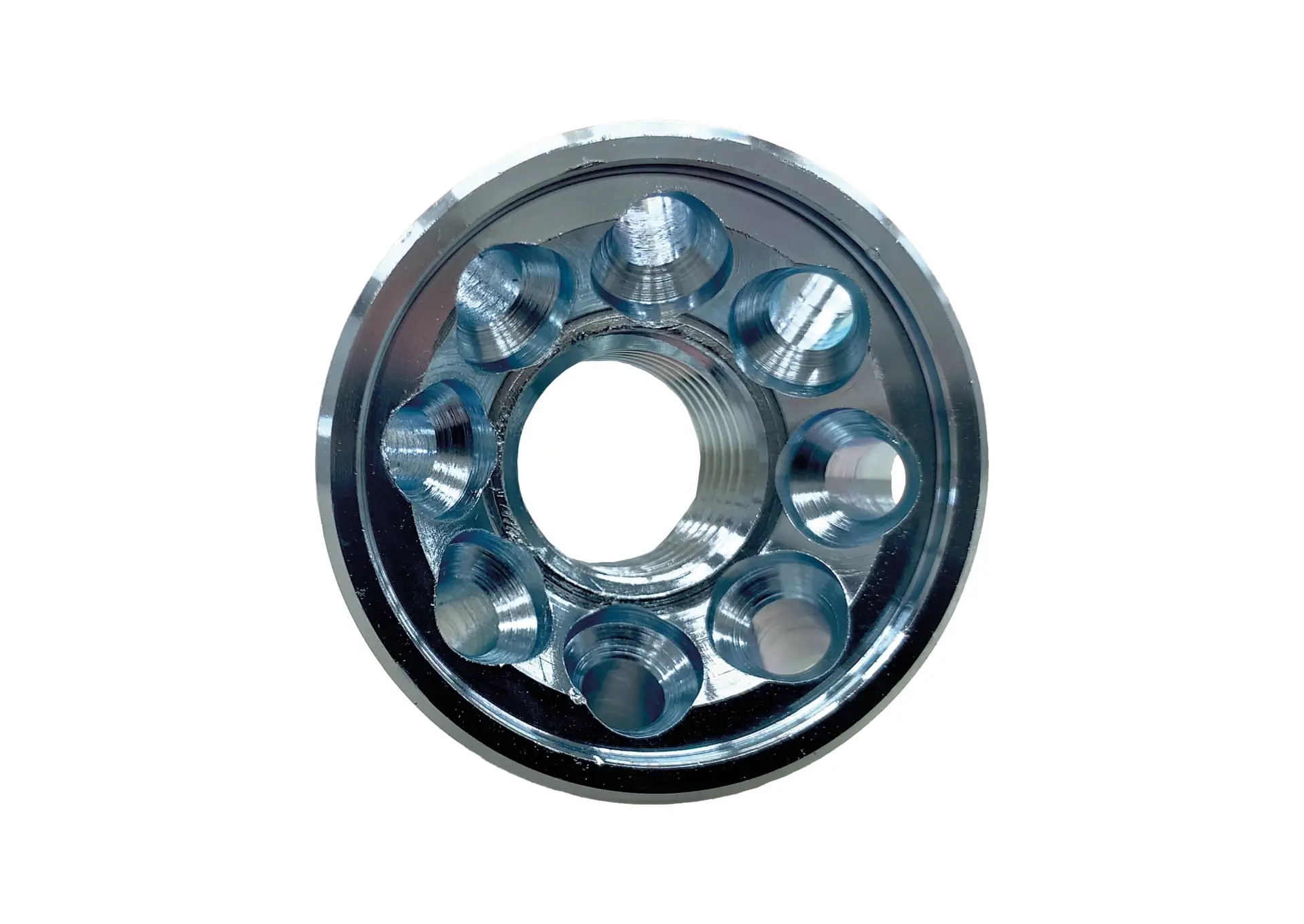

In der Mitte des CCS befindet sich ein metrisches Gewinde, um das zweite Bauteil mit Bolzen oder Gewindestange anzuschließen. Hierbei können alle Vorteile einer Bolzenverbindung ausgespielt werden, etwa die Möglichkeit, die Verbindung beliebig oft zu lösen und wieder zusammenzubauen. Daher ist der CCS auch eine gute Wahl für temporäre Bauten. Das angeschlossene Bauteil muss übrigens nicht zwingend aus Holz sein: Mit einem zusätzlichen Passring lassen sich auch Stahlteile am CCS befestigen. Natürlich ebenso fest und flexibel.

Hiermit wird eine ansprechende und robuste Verbindung geschaffen, die mit Verpfropfung auch Brandschutzanforderungen erfüllt.
