Neue Features für die Bereiche Abbund und Elementierung

Schneiden mehrfach

Mit der Erweiterung der Funktion "Schneiden mehrfach" von Holzbauteilen kann der Anwender nun bei schwierigen Verschneidungen maschinenfertige Bearbeitungen für die Fertigung auf Abbundanlagen noch schneller erzeugen.

Dadurch ist es beispielsweise sehr einfach möglich, Elemente wie einen Gratsparren ohne zusätzliche Bearbeitungen an mehrere Bezugsflächen eines Pfettenkranzes zu schneiden (Bild 1).

Mit der Erweiterung dieses Befehls ergeben sich vielfältige Möglichkeiten, um maschinengerechte Bearbeitungen an Holzbauteilen effektiver und viel schneller zu erzeugen. Zusätzliche 3CAD-Bearbeitungen entfallen.

Bauteil Zuordnung umbelegen

Seit der SEMA Version 23-1 ist es auch möglich, Hölzer, Verbindungsmittel, 3D Objekte und Stahlbauteile nachträglich einem anderen System wie beispielsweise einer Decke, Wand, Konstruktionsebene, Dachelement, Deckenelement oder auch einem anderen Geschoß zuzuordnen.

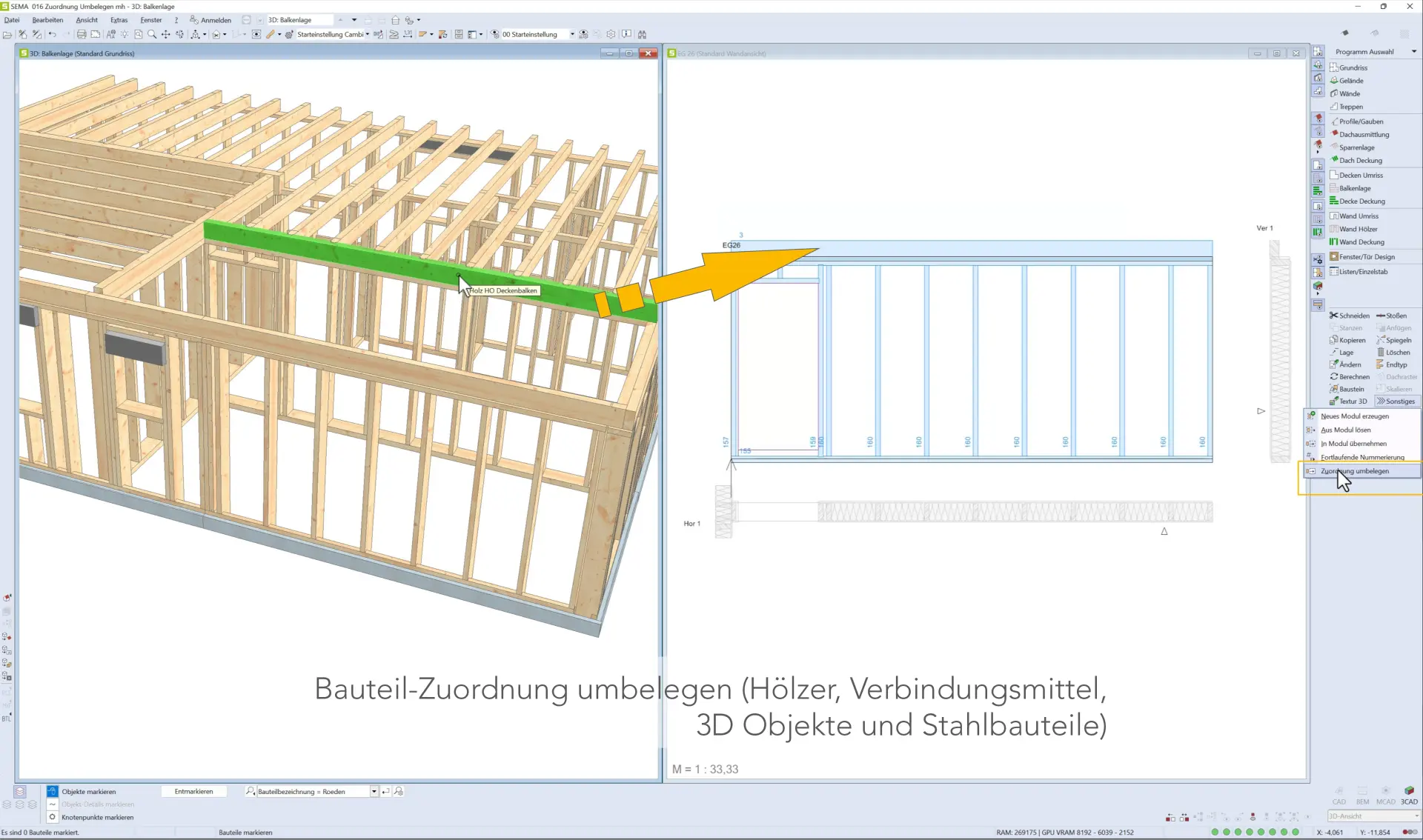

Hierzu gehört auch die schnelle nachträgliche Zuordnung von in den Balkenlagen konstruierten Hölzern an eine angrenzende Wand, da diese Bauteile in der Wand montiert und paketiert werden müssen (Bild 2).

Zur Anzeige der Einzelstabnummern und der Bemaßungen in den Montageplänen können freie 3CAD Hölzer oder Stahlträger, die von einem IFC Tragwerksmodel kommen, einer Decke ganz einfach zugewiesen werden.

Weiterhin können 3D-Objekte wie Stahlverbinder gleich in der 3D-Ansicht von einem Geschoß zu einem anderen übertragen werden damit diese z. B. korrekt exportiert werden.

Übernahme Hölzer aus Dachschichten

In der SEMA Version 23-1 wurde die vollautomatische Übernahme aller Hölzer aus den Dachschichten für die Elementfertigung ermöglicht. Hierfür muss lediglich das Element über dem Dach erzeugt werden.

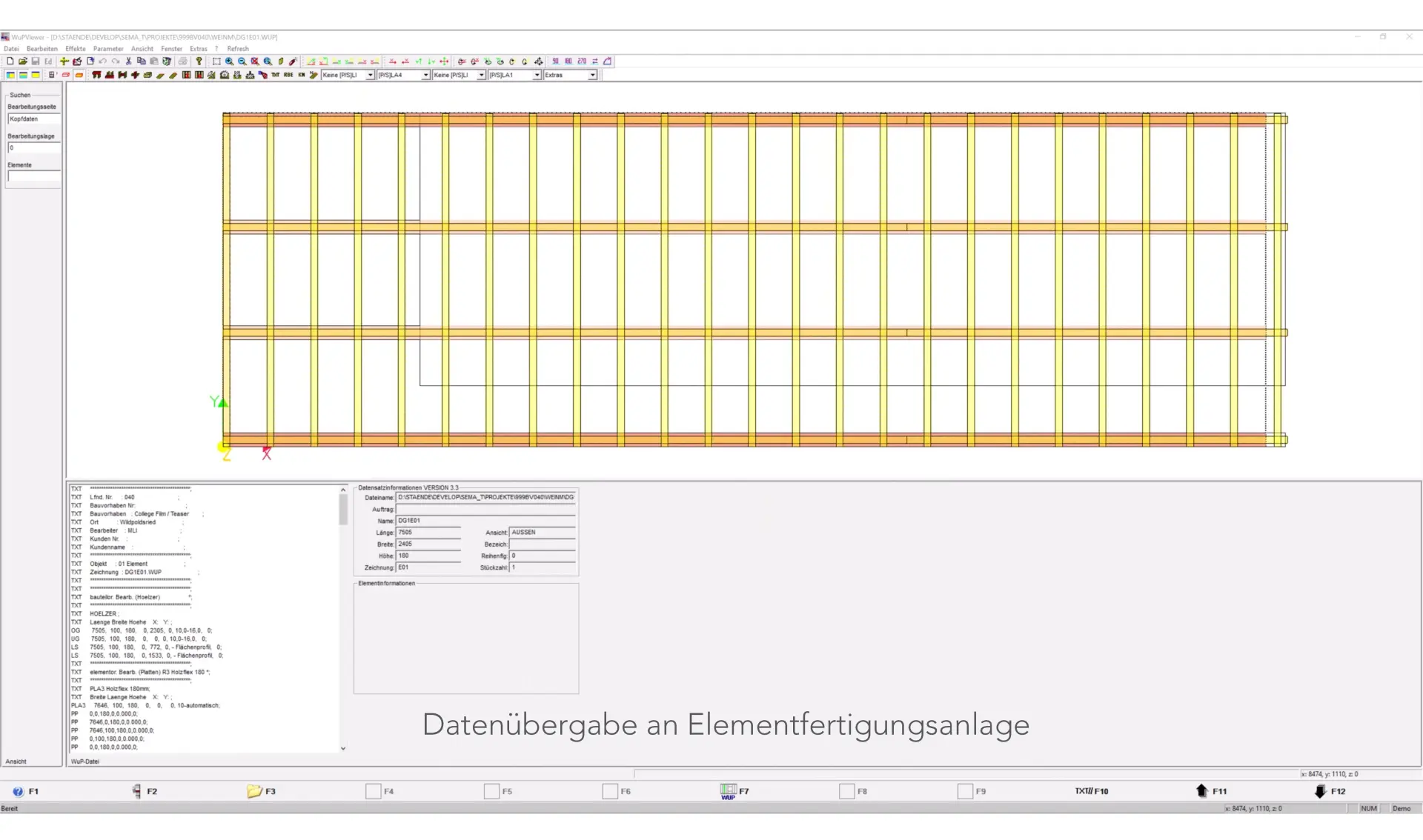

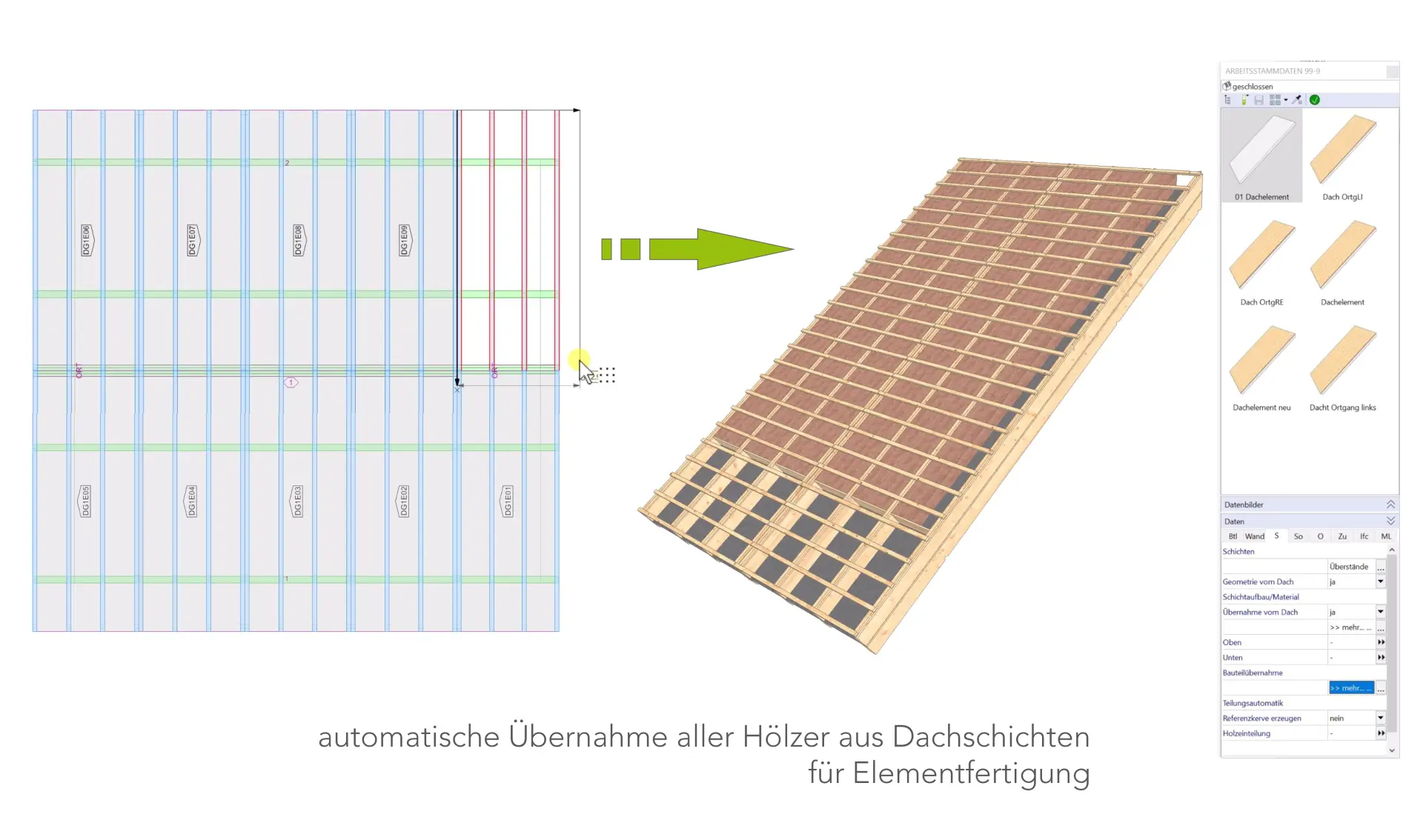

Die Einteilung kann bequem über das Dach erfolgen und das Element übernimmt alle Bauteile für die Fertigung (Bild 3). Die Datenübergabe an eine Elementfertigungsanlage ist dann nur noch reine Formsache (Bild 4)

Elementansicht spiegeln

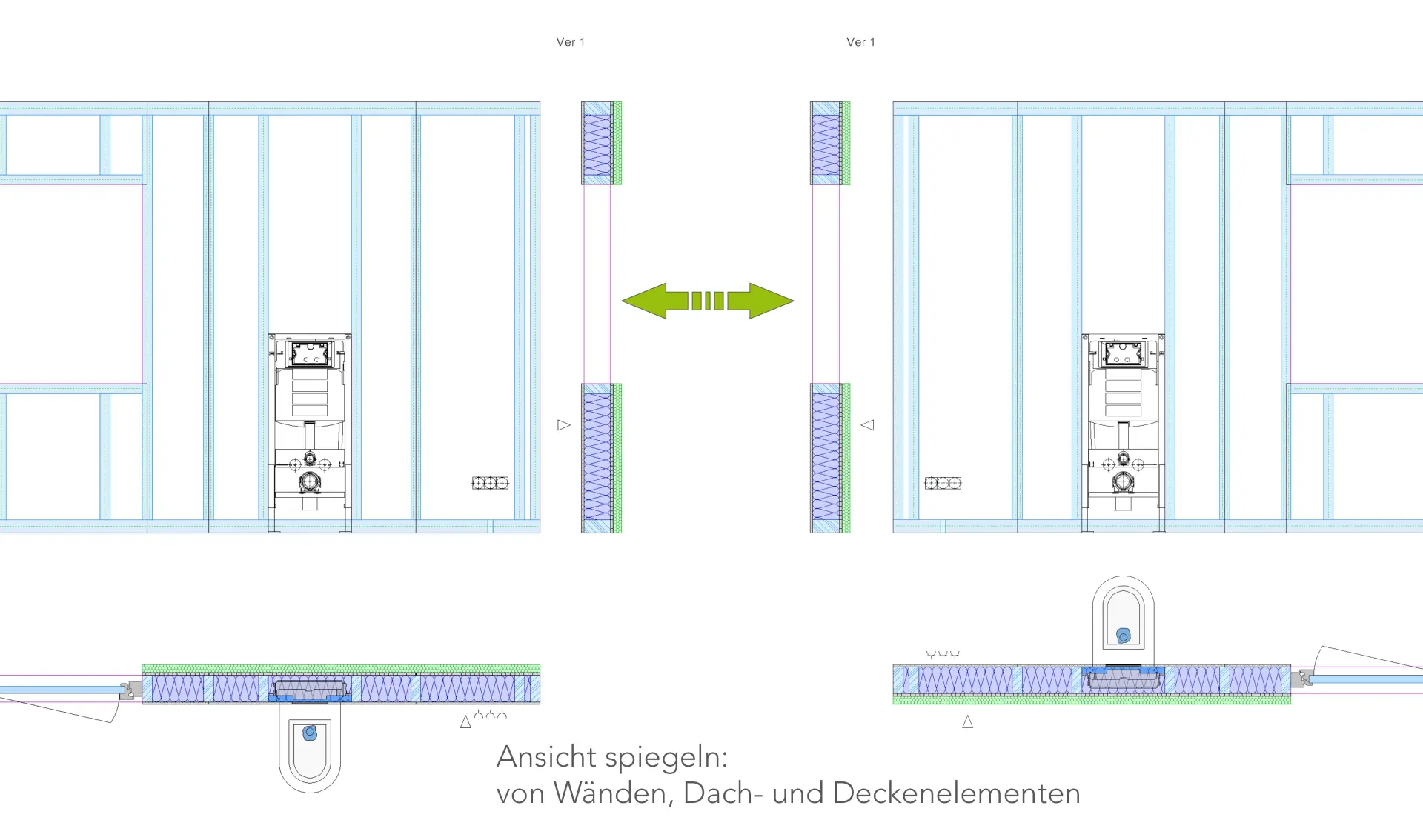

Darüber hinaus lassen sich Ansichten von Wänden, Dach- und Deckenelementen nun vollständig spiegeln. Der Anwender kann individuell bestimmen, an welcher Achse gespiegelt werden soll (Bild 5). Somit können nach dem Wenden der Bauteile in der Produktion perfekte Pläne vorbereitet werden.

Diese und weitere Neuerungen findest du auf der SEMA Webseite unter: Highlights neue Version
