Innovative Verbindungsmittel für den Holzmodulbau

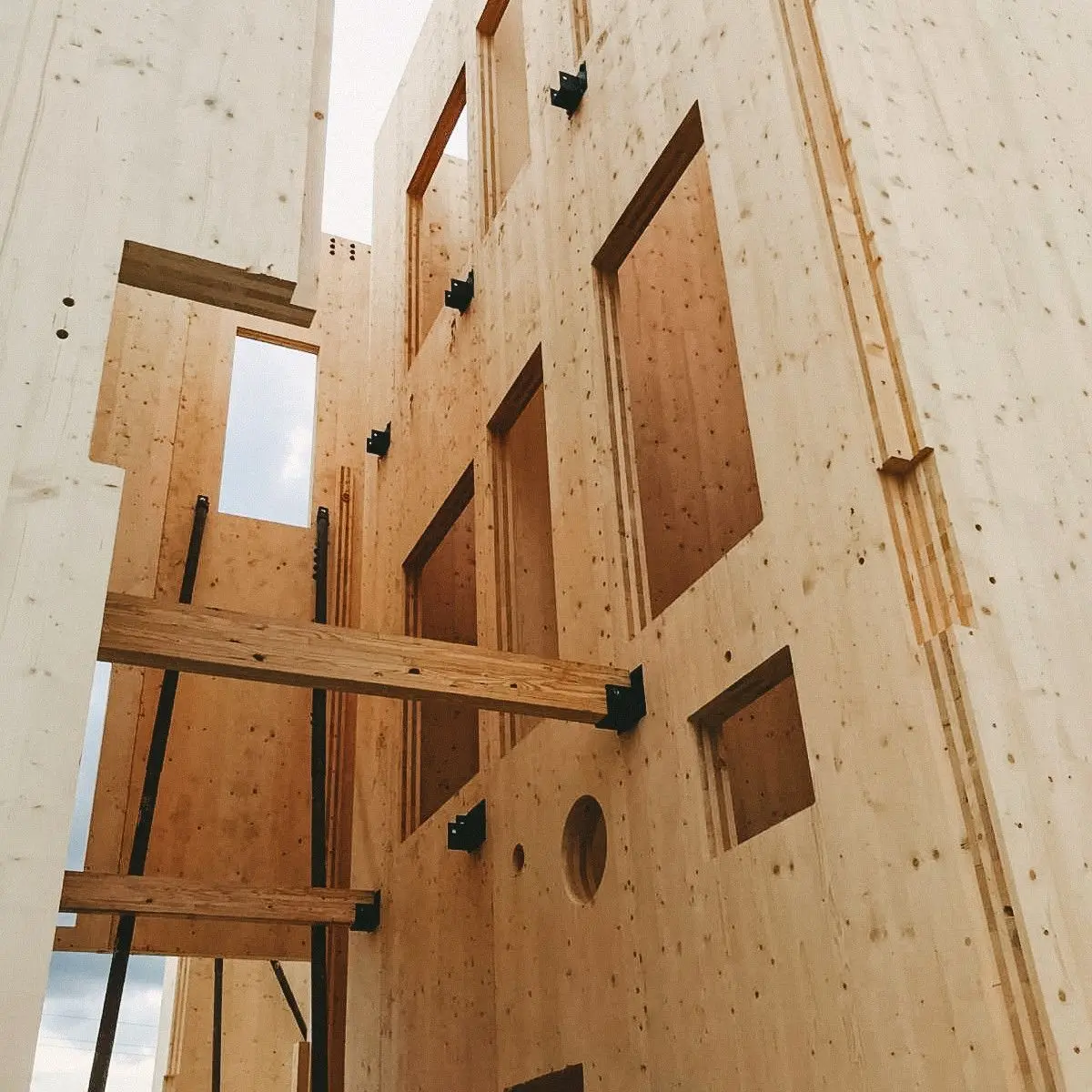

Beim Holzmodulbau werden Gebäude aus vorgefertigten Modulen zusammengesetzt. Diese werden mit kompletter Ausstattung gefertigt und weisen einen hohen Vorfertigungsgrad auf. Besonders wegen ihrer Flexibilität und Wirtschaftlichkeit etabliert sich die Bauweise immer mehr im privaten und gewerblichen Bereich. Neben kurzen Aufbauzeiten gehören kostensparende Fertigungs- und Planungsprozesse zu den Top-Vorteilen. Darüber hinaus überzeugt der Modulbau klar durch Energieeffizienz. Holz weist als nachwachsender Rohstoff eine positive CO²-Bilanz in seiner Verarbeitung auf und stellt ein klimafreundliches Baumaterial dar.

Damit die entsprechenden Raummodule anschließend miteinander verbunden werden können, hat die Eurotec GmbH spezielle Verbindungsmittel für Modul- und Systembauweisen entwickelt.

Bauen mit System

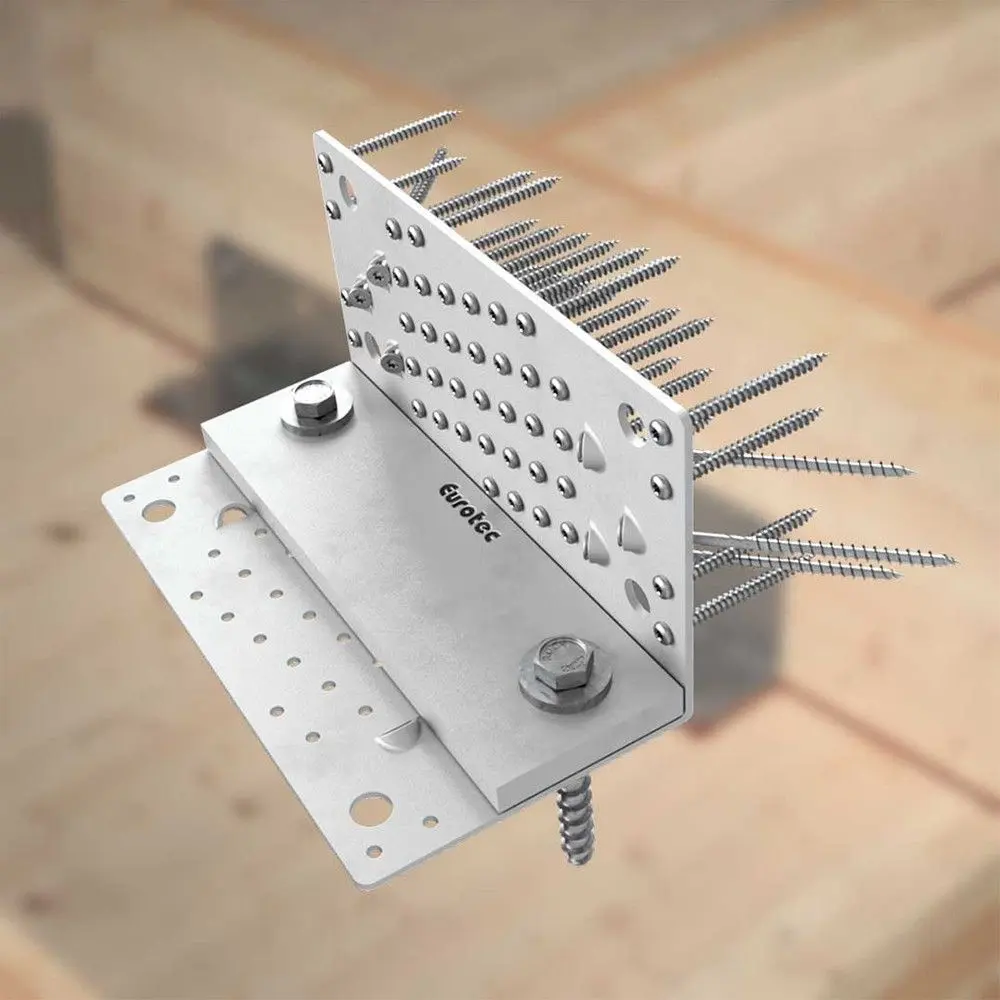

Der Scherwinkel von Eurotec dient der Aufnahme von Scherkräften und findet Anwendung im Holzrahmen- sowie Massivholzbau. Dank seiner Lochung bietet der Winkel Montagemöglichkeiten in Holz und Beton. Mit einer zusätzlichen Druckplatte können bei Betonbefestigungen weitere Zugkräfte aufgenommen werden. Für eine hohe Kraftübertragung im Massivholzbau steht der Systemwinkel CLT zur Verfügung.

Eine Möglichkeit für Holz-Holz- oder Holz-Beton-Verbindungen stellt die Scherplatte dar. Sie ist aus verzinktem Baustahl und besitzt je Schenkel sechs Schrägverschraubungslöcher sowie 41 weitere Bohrungen für z. B. Ankernägel oder Winkelbeschlagschrauben. Die Scherplatte sorgt für eine erhöhte Schertragfähigkeit und bildet eine kontinuierliche Verbindung zwischen den Bauteilen, wodurch weniger Verbinder notwendig sind.

Starke Verbindung von Wandknotenpunkten

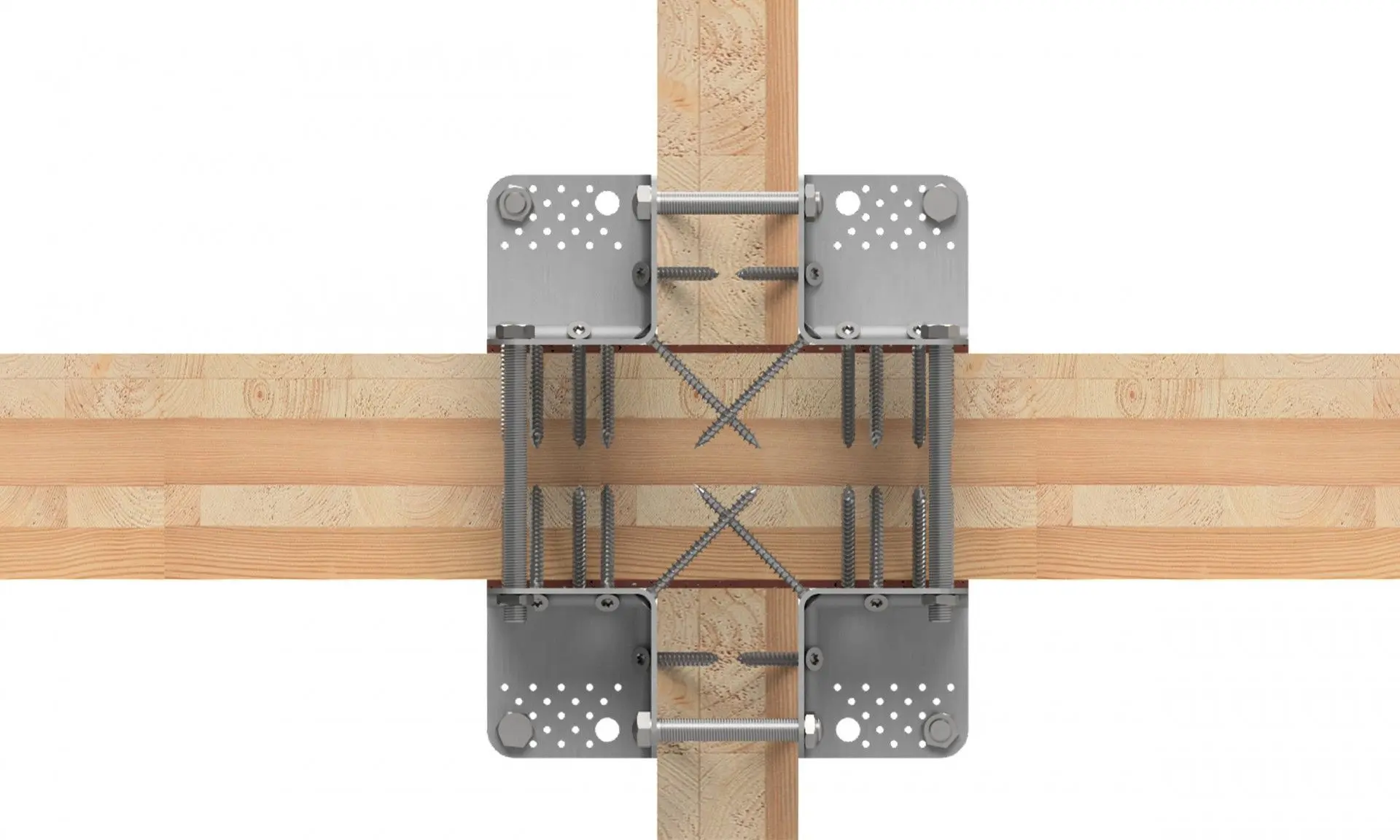

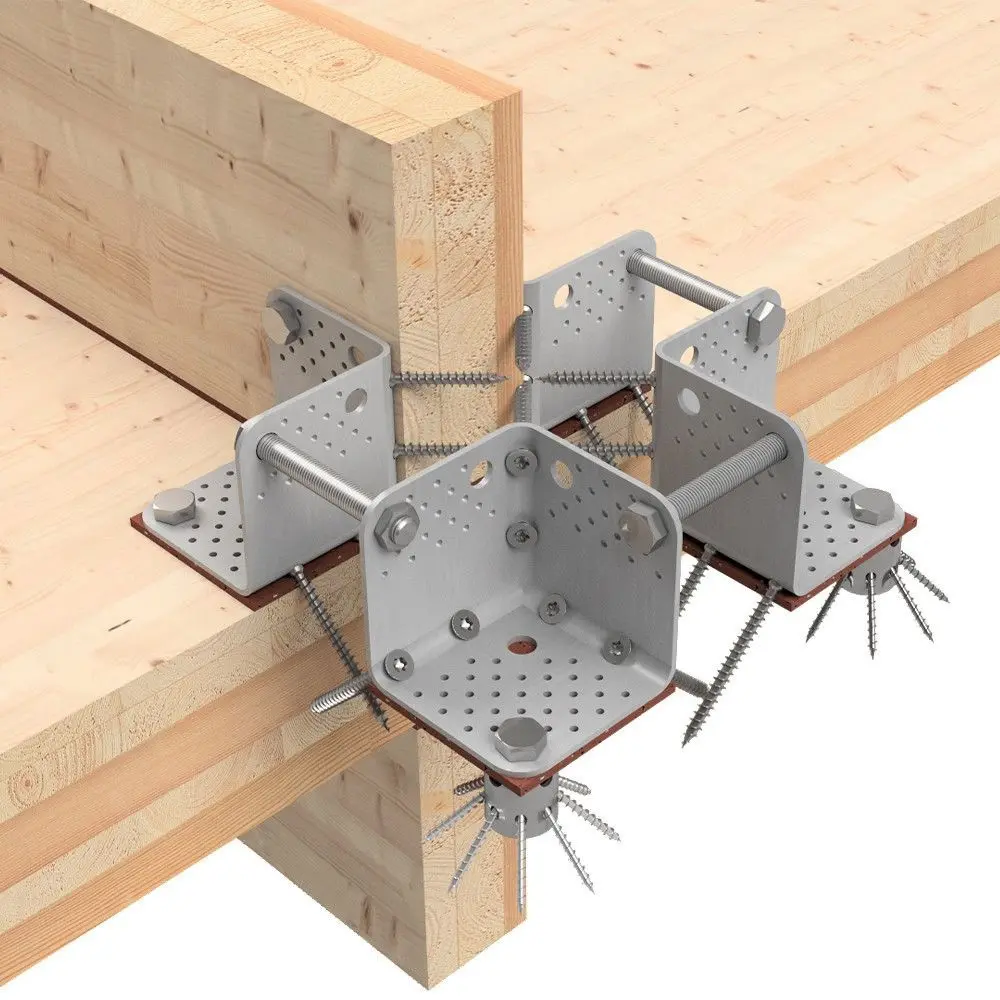

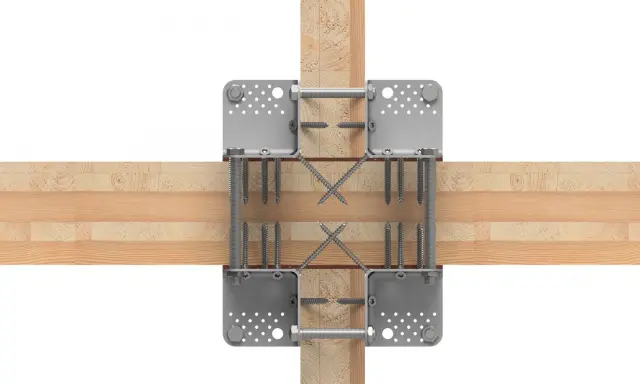

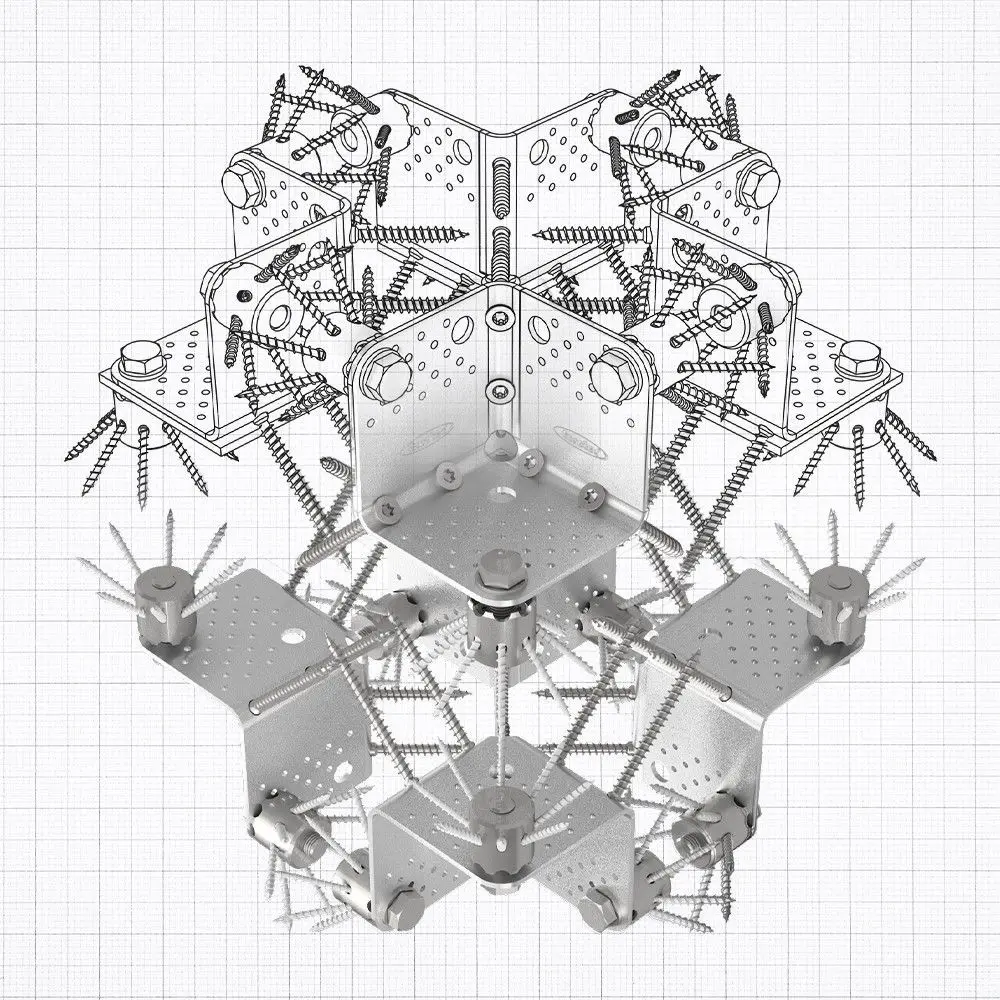

Eine sichere Möglichkeit, Innenecken miteinander zu verbinden, stellt die Systeminnenecke CLT von Eurotec dar. Sie ist vielfältig einsetzbar und kann einzeln oder in Kombination mit mehreren Verbindern zum Einsatz kommen. Um zwei oder mehr Systeminnenecken miteinander zu verbinden, wird eine Sechskantschraube von einem Element, durch die Wand, zum anderen Element geführt. Eine stabile Konstruktion für Wandknotenpunkten entsteht, indem dies in alle möglichen Richtungen angewendet wird. So werden unterschiedliche Elemente effektiv miteinander verbunden.

Die Lösung für Holzrahmenkonstruktionen

Die Zuglaschen von Eurotec wurden entwickelt, um Zug- und Scherkräfte bei Holz-Holz- oder Holz-Beton-Verbindungen aufzunehmen. Die Anordnung der Löcher dient der Schrägverschraubung im 45°-Winkel und bietet eine hohe Schraubenzugtragfähigkeit. Die Zuglaschen HB60/70 sowie Zuglaschen HH60/70 können für verschiedene Bereiche eingesetzt werden.

Mithilfe eines Zugankers lassen sich Fußpunktverankerung von Holzelementen unkompliziert in diverse Untergründe wie Holz, Beton oder Stahl setzen. Die Verbindung kann nach der Montage mit Ankernägeln oder Schrauben Zugkräfte in die Bodenplatten leiten.

Weitere Informationen zum Thema Modulbau sowie Ingenieurholzbau gibt es unter www.eurotec.team/modular.
