Ein ganz besonderer Bau: Die größte Erlebnisholzkugel der Welt steht in Bayern

Was ist eine Erlebnisholzkugel?

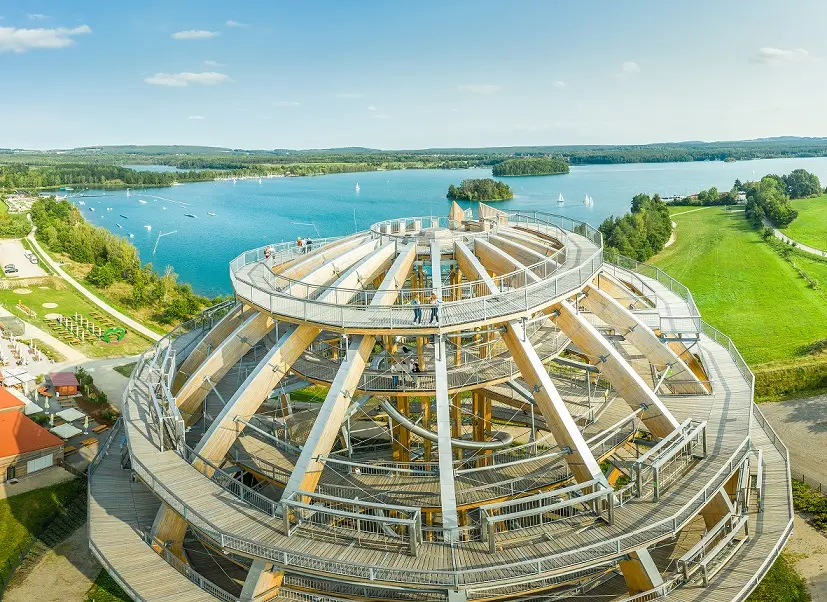

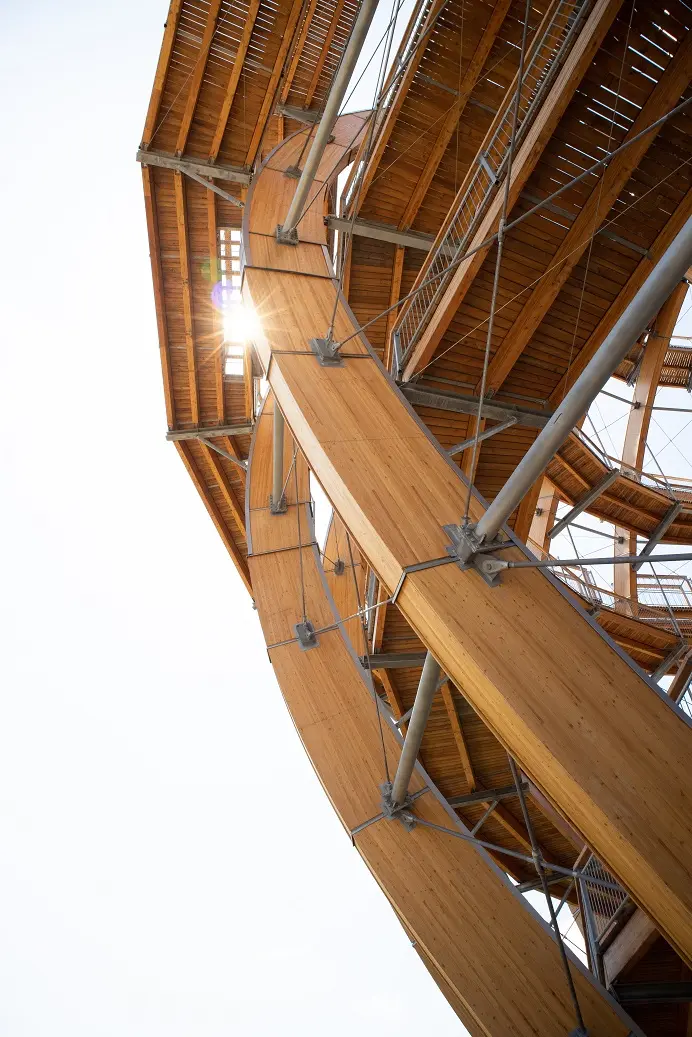

Auf 40 Meter Höhe können sich die Besucher aufmachen in der Erlebnisholzkugel und dabei 30 Elemente der Bewegung, eine Hängebrücke und eine 40 Meter lange Riesenrutsche erleben sowie die Natur und den ganz besonderen Ausblick genießen. Der Rundweg in der Kugel ist 700 Meter hoch und durch die ganz sachte 6-Grad-Steigung barrierefrei.

Das alles steckt drin

Die Kugel wurde aus 627 m³ Brettschichtholz, 40.000 Schrauben und 18.000 Bolzen, Bauschrauben und Stabdübel, 190 Tonnen Stahlteilen, 2.200 Laufmeter Geländer sowie 3.300 m² Verkleidungsplatten errichtet.

So ist das Bauwerk innen aufgeteilt

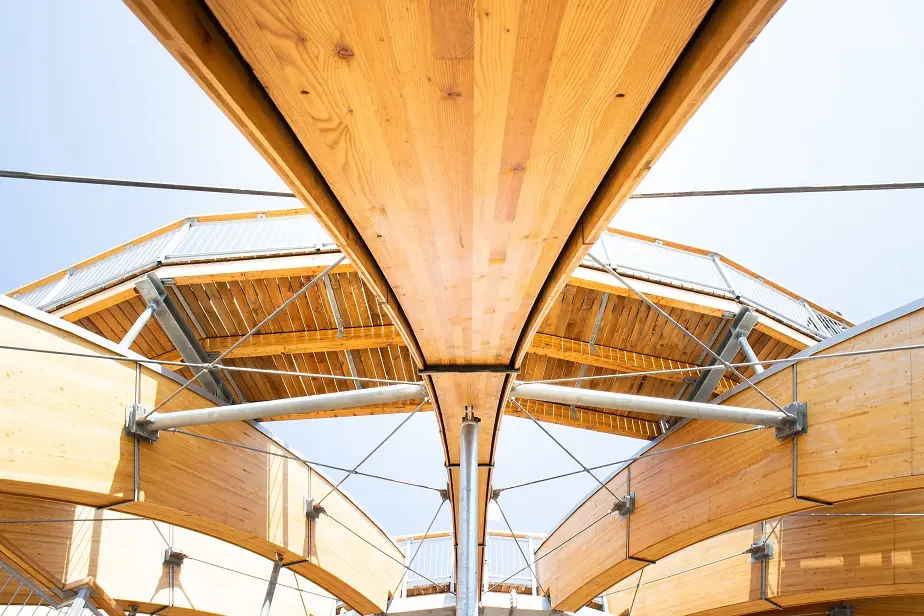

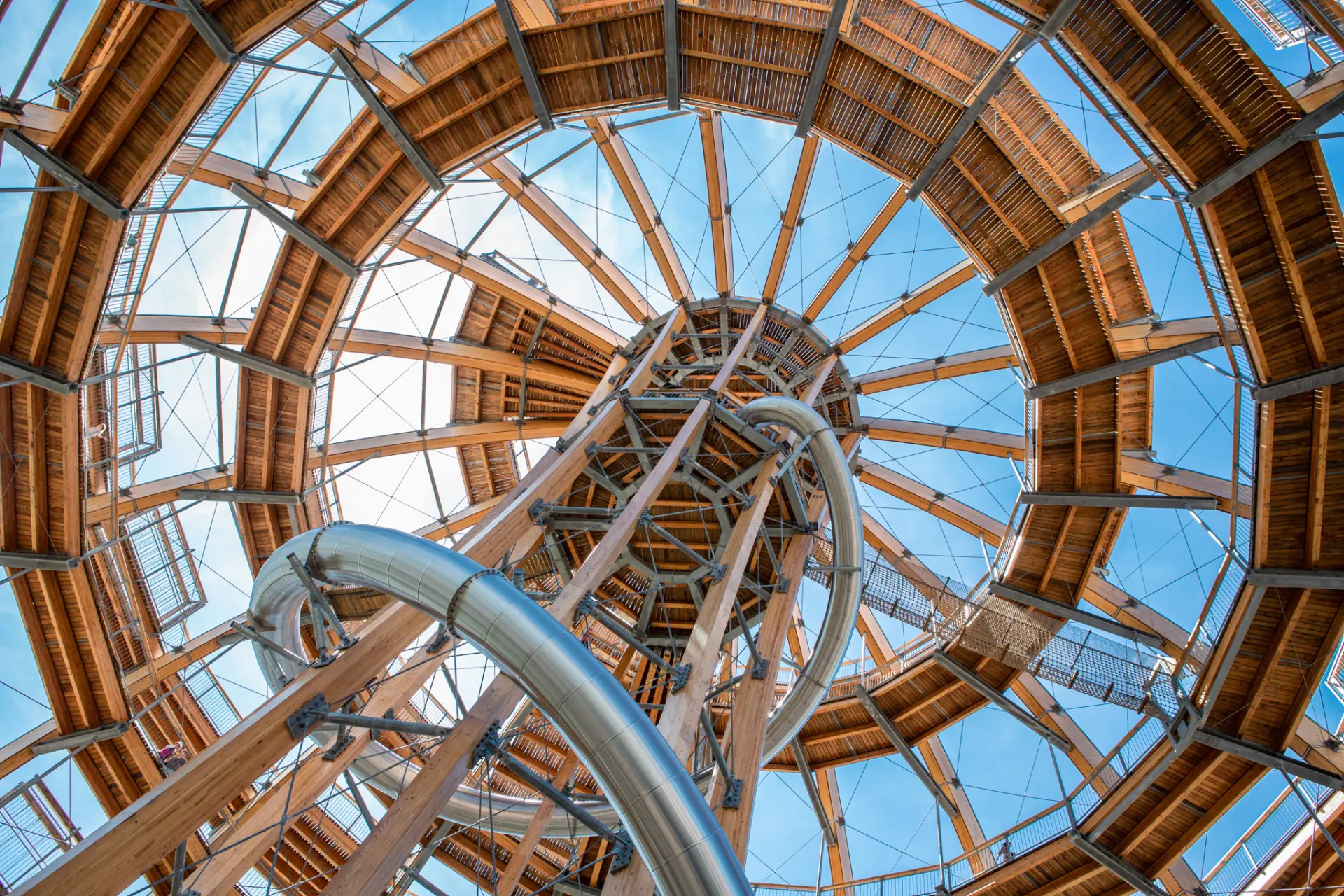

Die Bauweise ist spannend: Zehn Achsen aus Brettschichtholz Lärche (GL 28c) mit Abmessungen von 260 mm x 530 mm im Querschnitt sowie Längen von 10 m, 16 m und 30 m hat der innenliegende Turm der Kugel. In zwei Segmente ist er unterteilt. Bis zur mittleren Plattform reicht das untere Segment (28 m Höhe, 7,50 m Durchmesser). Dann folgt ein Segment, das von der mittleren Plattform in 28 m Höhe bis zur obersten Plattform auf 40 m Höhe reicht. Es besitzt einen Durchmesser von 10,20 m. Dieser innere Turm wurde mit acht Stahldruckstabreihen und einem Stahlzugstabsystemverband (HMR750) ausgesteift. Für einen konstruktiven Holzschutz wurden alle Stahl-Holz-Druckanschlüsse „luftumspühlt“ ausgeführt. So trocknen sie schneller und es sammelt sich kein Wasser. Schlitzbleche und Stabdübelverbindungen dienen als Stahl-Holz-Verbindungen der Kopf- und Fußpunkte. Damit es besser aussieht, wurden diese verdeckt.

Und so wurde es außen gebaut

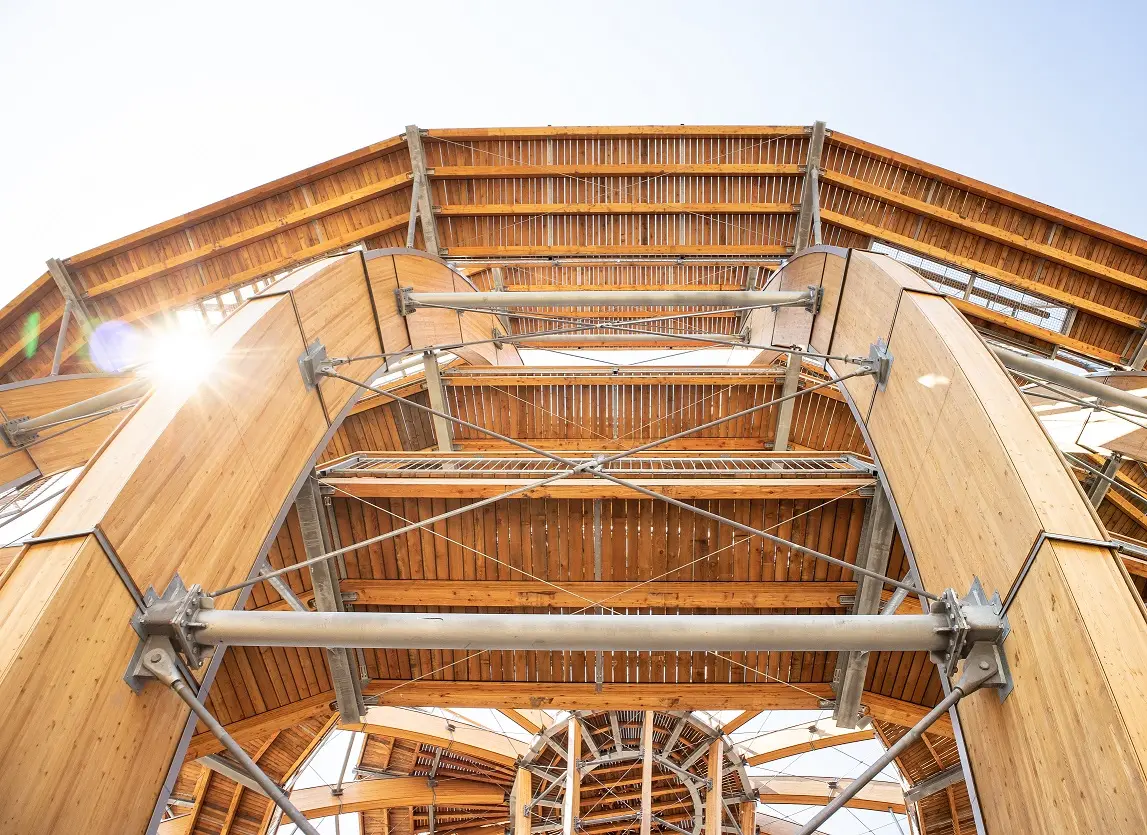

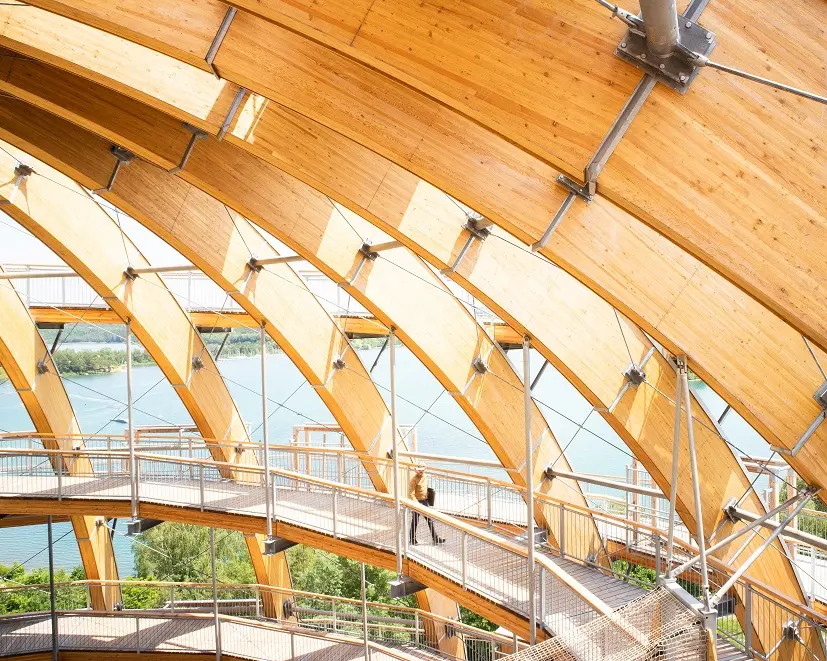

20 Achsen aus Brettschichtholz Fichte (GL 30c) mit Abmessungen von 260 mm x 140 mm im Querschnitt fungieren als äußere Konstruktion. Jede besitzt drei Segmenten mit Längen von 16 m – 18 m, also betragen die formgebenden außenliegenden Achsen eine Gesamtlänge von 55 m bei einem Bogenstich von 12,50 m. Die äußeren Bauteile wurden, nach längerer Überlegung, mit 3-Schichtplatten Lärche mit einer Hinterlüftung von 60 mm komplett verkleidet. Fünf Druckringebenen (Ø 200 mm – 600 mm) sowie Achsensweise mit jeweils 12 Zugstabkreuzen steifen die äußere Hülle aus.

Erläuterungsbericht DHP2021 | Erlebnisholzkugel Steinberg am See

Fakten zum Projekt

Objekt: Erlebnisholzkugel Steinberg am See

Standort: Steinberg am See (DE)

Fertigstellung: 2019

Holzarten: Fichte / Lärche

Volumen: 627 m3 Brettschichtholz

Durchmesser (Erlebnisholzkugel): 50 m

Höhe (Erlebnisholzkugel): 40 m

Projektbeteiligte

Bauherr: inMotion Park Seenland GmbH, Steinberg am See

Genehmigungsplanung / Brandschutzkonzept: Preihsl + Schwan Beraten und Planen GmbH, Burglengenfeld (DE)

Generalunternehmer: Almholz VertriebsgmbH, Fladnitz an der Teichalm (AT)

Ingenieurholzbau: HESS TIMBER GmbH, Kleinheubach (DE)

Vorstatik: Luggin-Ziviltechnikergesellschaft m.b.H., Wien (AT)

Prüfstatik: BBI, Dr.-Ing. Norbert Burger, Landshut (DE)

Ausführungsstatik, Ausführungsplanung, Werkplanung, Produktion: HESS TIMBER GmbH, Kleinheubach (DE), und Almholz VertriebsgmbH

Montage: HESS TIMBER GmbH, L+S Baucon GmbH, Aschaffenburg (DE), und Almholz VertriebsgmbH
