Frage an den Fachmann wegen Statik

Hallo, ja das verstehe ich voll und ganz und würde nichts ohne Statiker verändern.
Ich wollte einfach anfragen ob und evt. wie das gehen könnte.
Liebe Grüße aus München

Günter Winkler

Bitte nicht anfangen, da jetzt was herumzubasteln, auf Grundlage der Antworten hier in der Kommentarleiste.
Andreas Gräfe hat zwar einen schlüssigen Ansatz erläutert, wie es evtl bautechnisch umzusetzen wäre, aber: er hat ganz klipp und klar geschrieben, dass das alles mit einem Statiker (der etwas von Holzbau versteht!) abzuklären ist!
Wir wollen bedenken, dass es sich bei einer solchen Umbaumaßnahmen um einen nicht unerheblichen Eingriff in die statische Konstruktion des gesamten Dachstuhls handelt. Wir haben nur ein Bild, keine Dimensionen der Hölzer, keine bekannte Auflagersituation, keine Lastangaben - es kann hier keine konkreten Arbeitsanweisungen geben. Das wäre mehr als grob fahrlässig!
Hier muss ein Statiker ran, der sich die Sache mit allen relevanten Punkten anguckt, die Dimensionen im Bestand überprüft, Verbindungen und Verbindungsmittel nachweist, etc. Eine rein konstruktive Lösung (und die noch auf Basis eine Bildes!) kann hier der Weg nicht sein.

Maître

Hallo Andreas, danke für die Ideen und Erläuterung.
Ich bin nicht sicher ob ich es richtig verstanden habe:-)

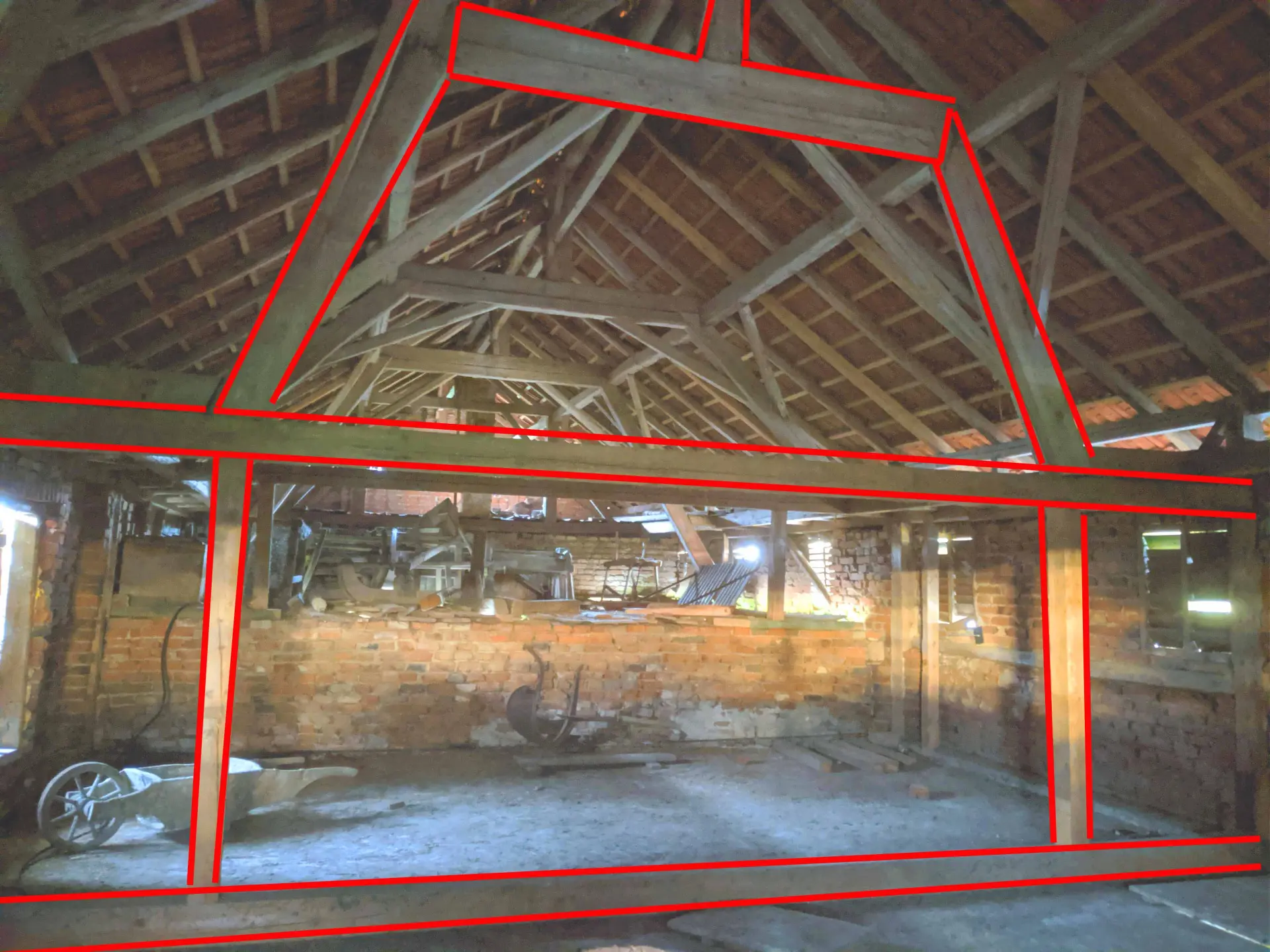

in etwas so wie auf dem Bild?
https://www.gewuerzkontor-muenchen.de/richtig-verstanden.jpg

Liebe Grüße aus München

Günter

Mit kleinen Änderungen ist das machbar , was du vor hast . Ich würde den oberen waagerechten Balken re + li an den mittelpfetten befestigen , zb mit m16 Bolzen + bulldogdübel , dann kann die Säule wieder unter den first, die 2 streben , durchgehend ( also in kompletter Länge am Stück) an den waagerechten mit Versatz angeschlossen , kannst aber auch noch nen zusätzlichen riegel einbauen , und dann aber  winkelhalbierend  mit den streben verbinden . Und den zu durchtrennenden deckenbalken schließt du mit je 2 Laschen an den streben mit M  16 + Bulldog  an . Schon hast du ein  sprengwerk gebaut , und da es an den mittelpfetten verbunden ist , kann es sich auch nicht weg drehen.  Aber ! Vorher alles mit dem Statiker besprechen !

Danke Marvin für die sehr hilfreichen Hinweise!
Liebe Grüße aus München

Günter Winkler

PS: die strebe würde ich mit Versätzen einarbeiten, sorgt für eine bessere Druckübertragung und ich würde sie gegen den oberen Riegel lassen und nicht gegen den Pfosten.

liebe Grüße

Grüß dich Günter,

wenn der untere Riegel auf jeden Fall raus muss würde ich die zwei Teile auf jeden Fall mit 12mm oder 16mm Schwerkastanker auf dem Beton befestigen und das vielleicht alle 40-50 cm. Außerdem würde ich eventuell versuchen zwischen den zwei Teilen mit einem Windrispenband wieder eine Verbindung herzustellen. Das hätte nämlich wenig Höhe wodurch mal schätzungsweise gut einen Bodenbelag darüber legen könnte. Ist aber nur eine mögliche Lösung, würde dir ein Statiker vermutlich nicht abnehmen.

Grüße aus dem Voralbgebiet

Marvin

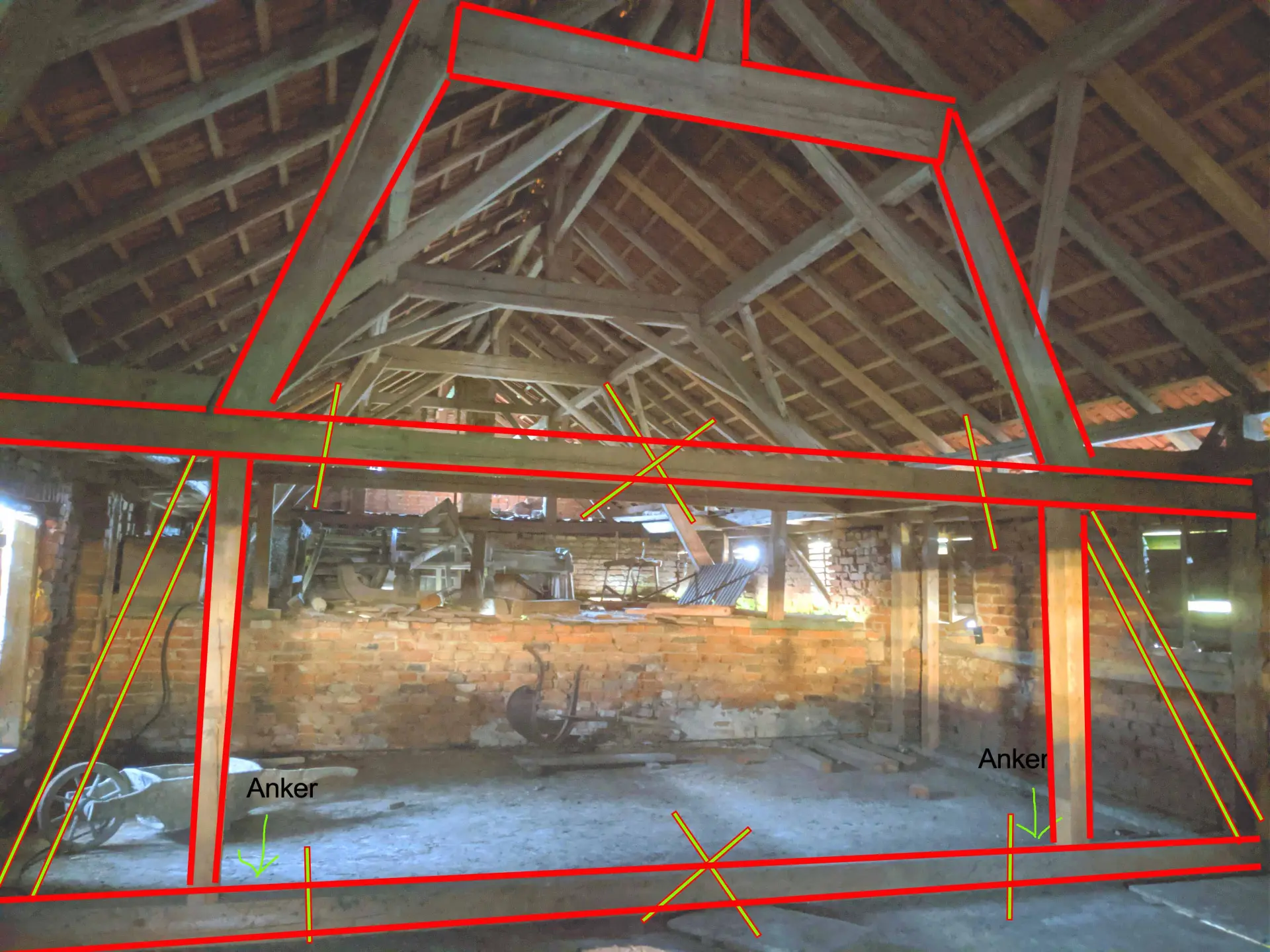

Der untere Balken soll mit Ankern auf der Betondecke befestigt werden, ist vielleicht auf dem Bild schlecht sichtbar....
Liebe Grüße aus München

Günter Winkler

Hallo Marvin, vielen Dank für die Einschätzung!
Gäbe es eine andere Möglichkeit?
Liebe Grüße aus München

Günter Winkler

Grüß dich,

also meiner Einschätzung nach würde das nicht funktionieren, da die Schubkraft aus den Streben die beiden Riegel auseinander treiben möchte. Sind die Riegel am Stück herrscht ein statisches Gleichgewicht, da beide Streben mit gleicher Kraft aber gegen einander wirken. Entfernst du nun die Verbindung durch das Trennen der Riegel hält sie nichts mehr auf zu beiden Seiten auszuscheren, da bringt die Strebe die du noch einbauen willst auch nichts. Die würde nur was bringen, wenn du den unteren Riegel am Stück lässt und nur den oberen trennst.

Grüße Marvin
