Typische Spenglerbleche noch einfacher herstellen

Ab sofort ist die neueste THALMANN-Innovation für den TZ EINFACHBIEGER erhältlich: Ein Oberwangenwerkzeug mit Nase.

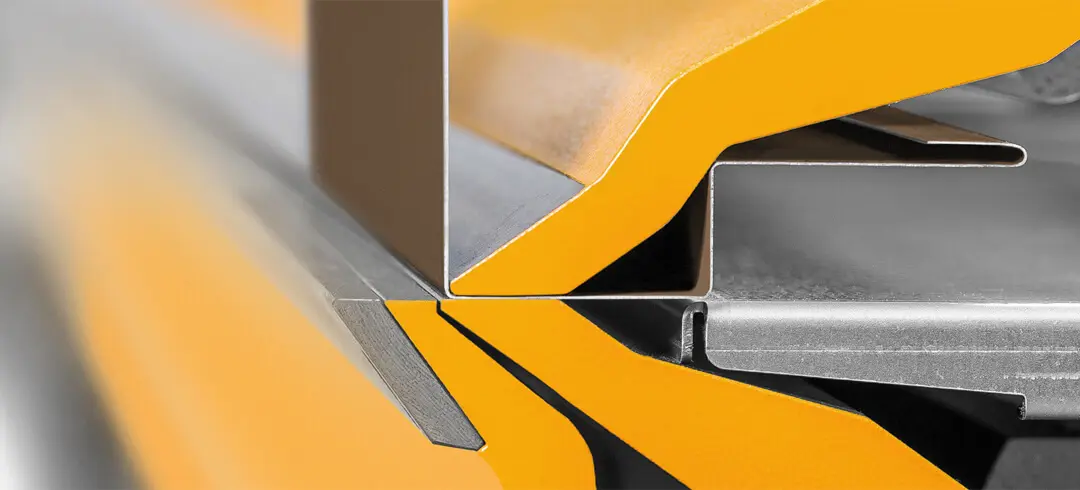

OBERWANGENWERKZEUG MIT NASE

Als dritte und neueste Option ist für den TZ EINFACHBIEGER jetzt ein Oberwangenwerkzeug mit Nase erhältlich. Damit lassen sich typische Spenglerbleche wie Wandanschluss- und Ortgangbleche noch einfacher und noch flexibler hergestellt werden. Wie auf Bild 1 dargestellt, z.B. 50 mm nach innen und 25 mm nach oben.

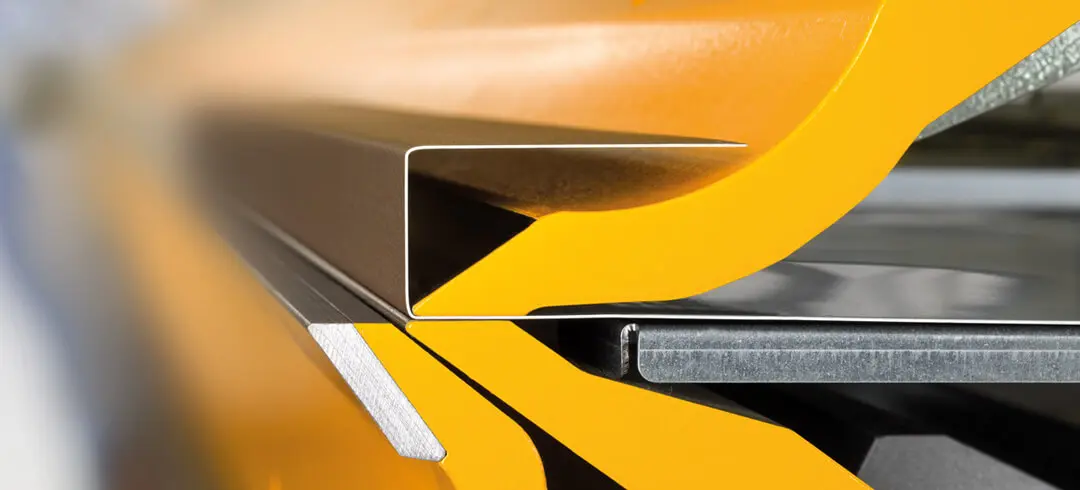

GEBOGENES OBERWANGENWERKZEUG

Optional ist ein gebogenes Oberwangenwerkzeug erhältlich, dessen Form einem Geißfuß ähnelt. Profile mit einem Seitenverhältnis von 1:2 (Höhe zu Tiefe) können somit problemlos hergestellt werden. Wie auf Bild 2 dargestellt, z.B. 40 mm Höhe und 80 mm Tiefe.

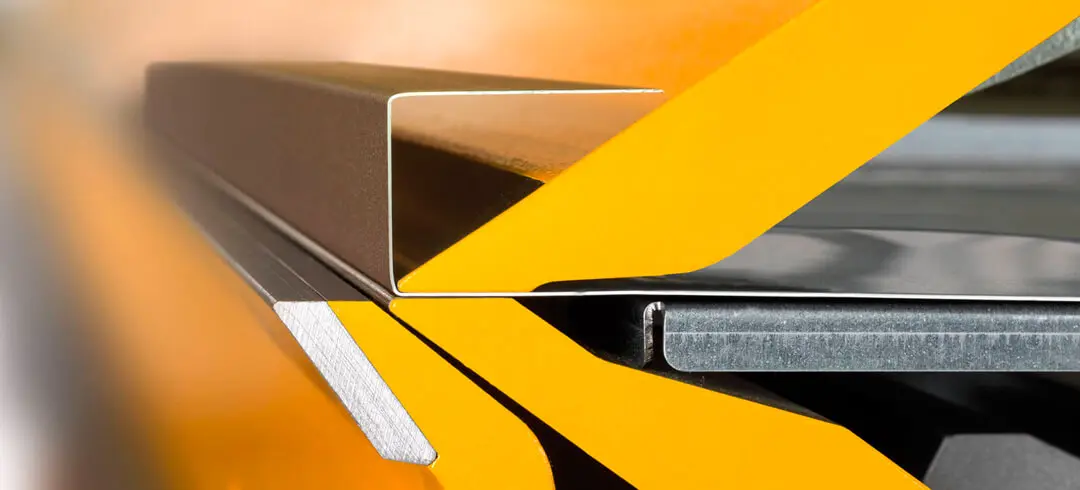

GERADES OBERWANGENWERKZEUG

Standard ist ein gerades Oberwangenwerkzeug mit einem sehr flachen Neigungswinkel von nur 35°. Diese Werkzeugform ermöglicht die Herstellung von Profilen mit einem Seitenverhältnis von 3:4 (Höhe zu Tiefe). Wie auf Bild 3 dargestellt, z.B. 40 mm Höhe und 60 mm Tiefe.

Vervollständigt wird das innovative Konzept der MODULAREN WERKZEUGFORMEN mit einer speziell konstruierten Biegewange. Diese ist gekröpft, um 15° schräg gestellt und um 15 mm zur Biegelinie rückversetzt. Damit erhöht sich der Freiraum direkt am Biegeteil auf insgesamt 275°, was entscheidend mehr Flexibilität beim Biegen mit sich bringt.

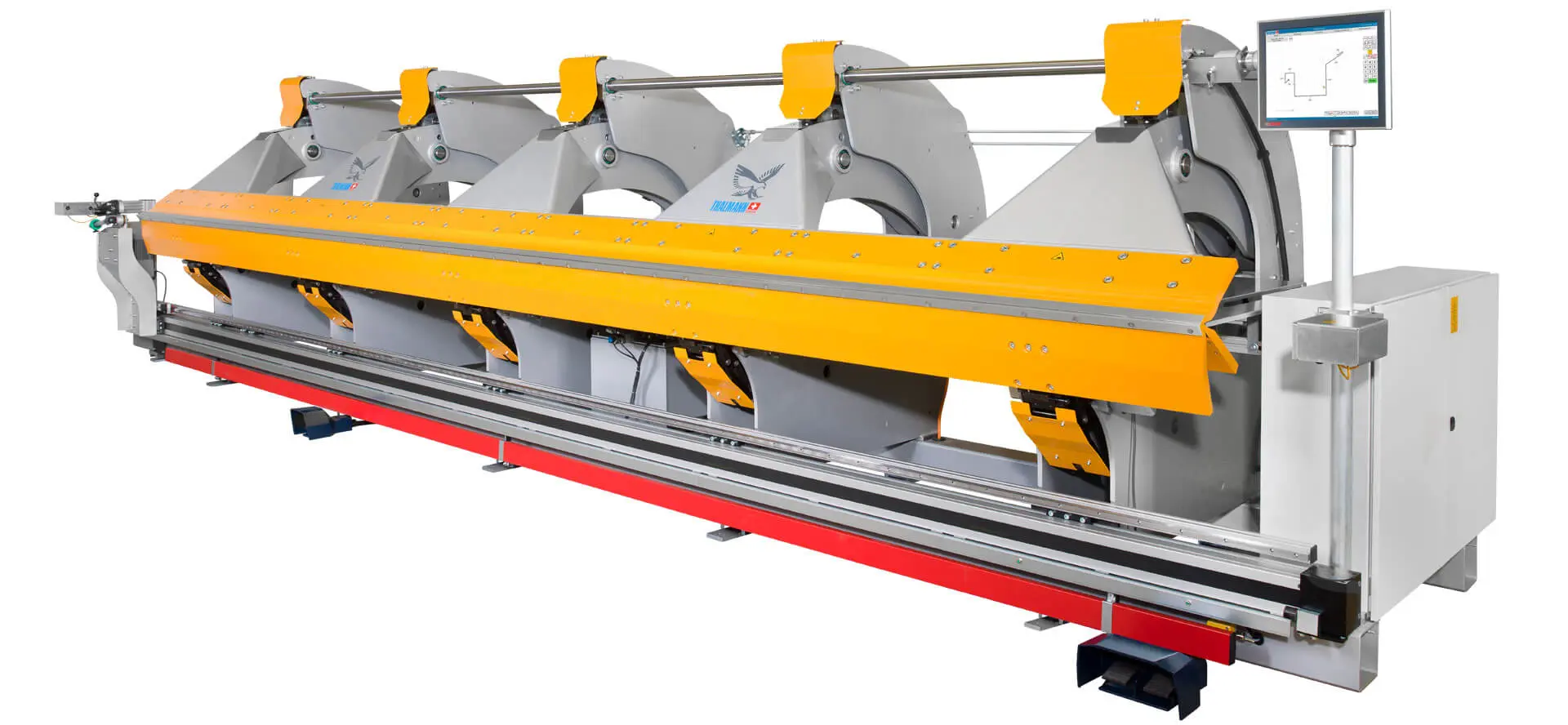

TZ EINFACHBIEGER

Die TZ Einfachbieger-Modelle von THALMANN basieren auf der einzigartigen, kinetischen Steuerwellentechnologie, die für eine uneingeschränkte Arbeitsleistung und synchrone Kraftverteilung auf der gesamten Maschinenlänge sorgt. Enorme Klemmkräfte direkt am Klemmpunkt entwickelt das exklusive, vertikale Konstruktionsprinzip (VFD).

Bedarfsgerechte Ausstattungsvarianten ermöglichen eine optimale Anpassung an kundenspezifische Erfordernisse. Bis zu 3,00 mm (bei 400 N/mm²) beträgt die maximale Biegeleistung. Zwischen 3,2 - 12 m bewegen sich die Standard-Arbeitslängen. Auf Anfrage können auch andere Arbeitslängen individuell gefertigt werden.
