Dachausmittlung mittels 3 D Aufmaß

Hier ein kleines Projekt, welches ich vor einiger Zeit aufgemessen habe.

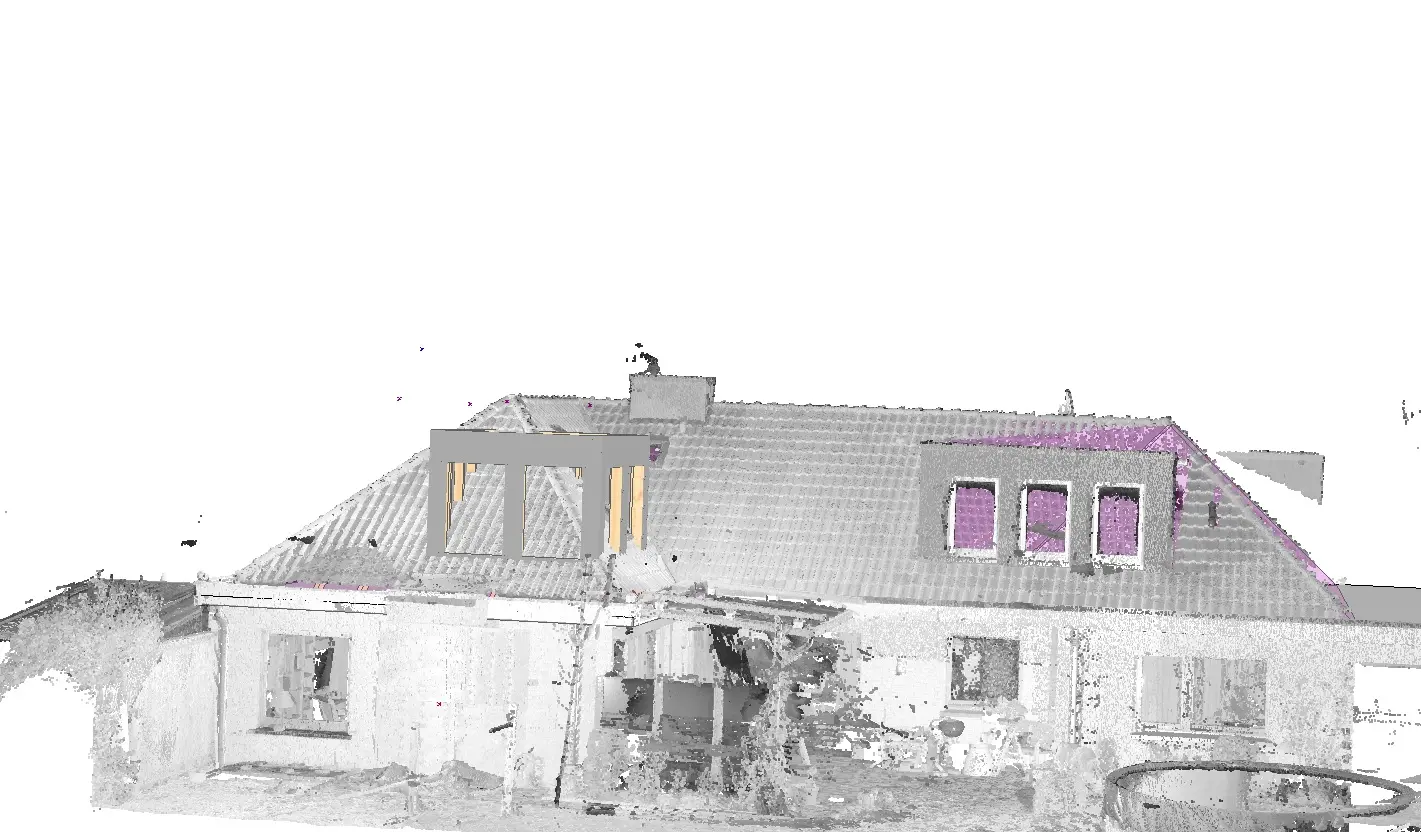

Bei diesem Projekt handelt es sich um ein Walmdach, welches mit einigen Flachdachgauben (teilweise auf der Gratecke) ausgebaut werden soll. Das Bauvorhaben wurde mittels Laserscanning in 10 Scans aufgenommen. Zeitfaktor für das Aufmaß ca. 30 Minuten. Die Registrierung der Scans erfolgte in Pointcab. Zu Hause am Rechner wurde dann die Punktwolke erstellt und in das Sema Programm eingelesen und ausgerichtet.

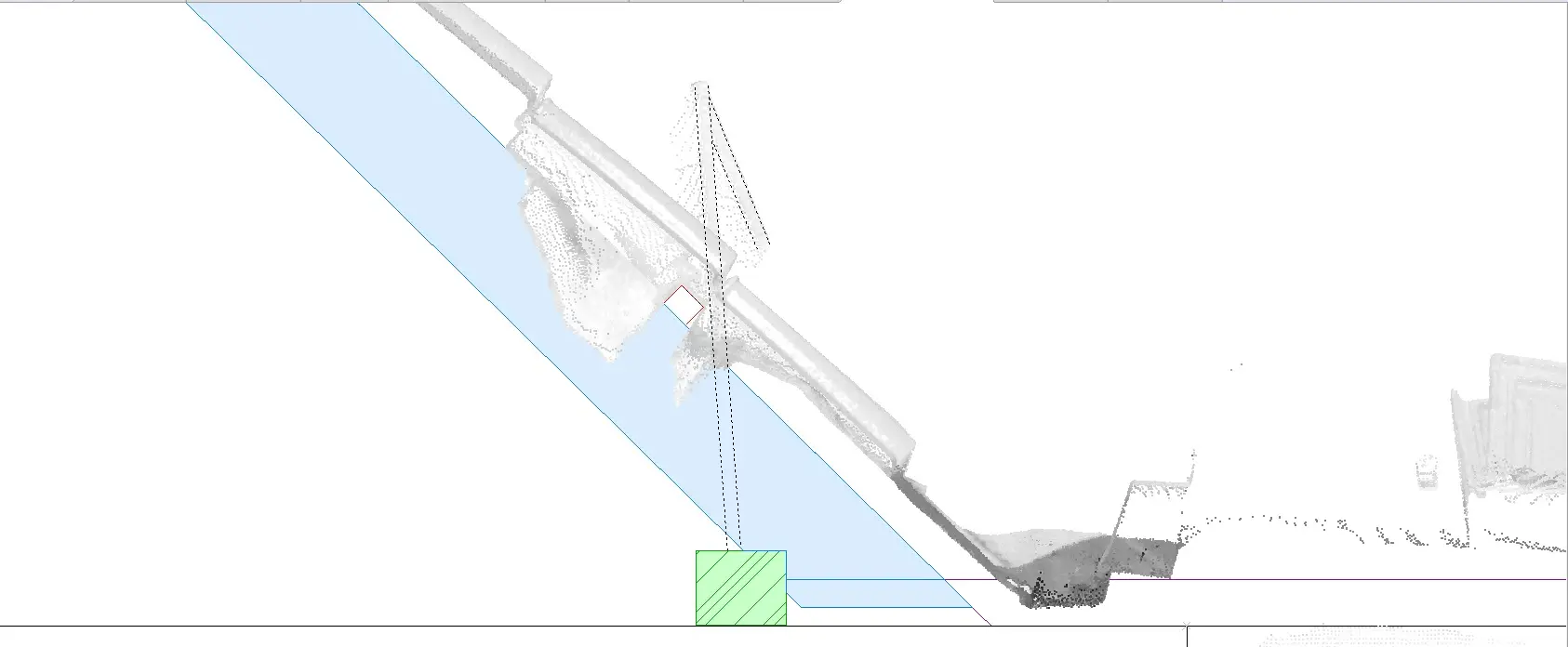

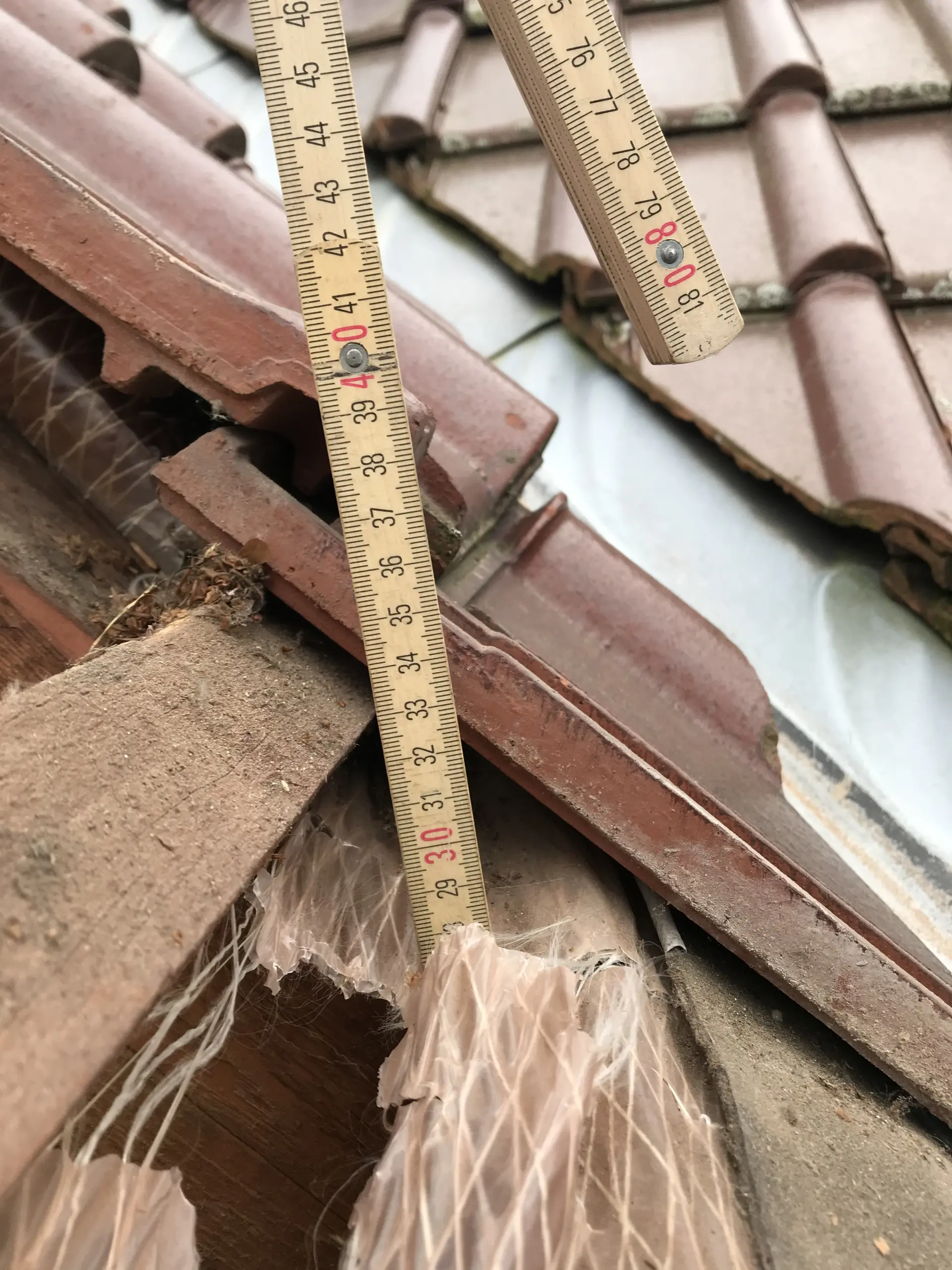

Als erstes habe ich mir 3 verschiedene Vertikalschnitte durch die Punktwolke gelegt. Anhand von Bildern, die ich auf der Baustelle gemacht habe, kann ich den Dachaufbau in cm definieren. Im CAD habe ich nun Linien im Verlauf der Dachpfannen gezogen und diese dann parallel um den Dachaufbau verschoben.

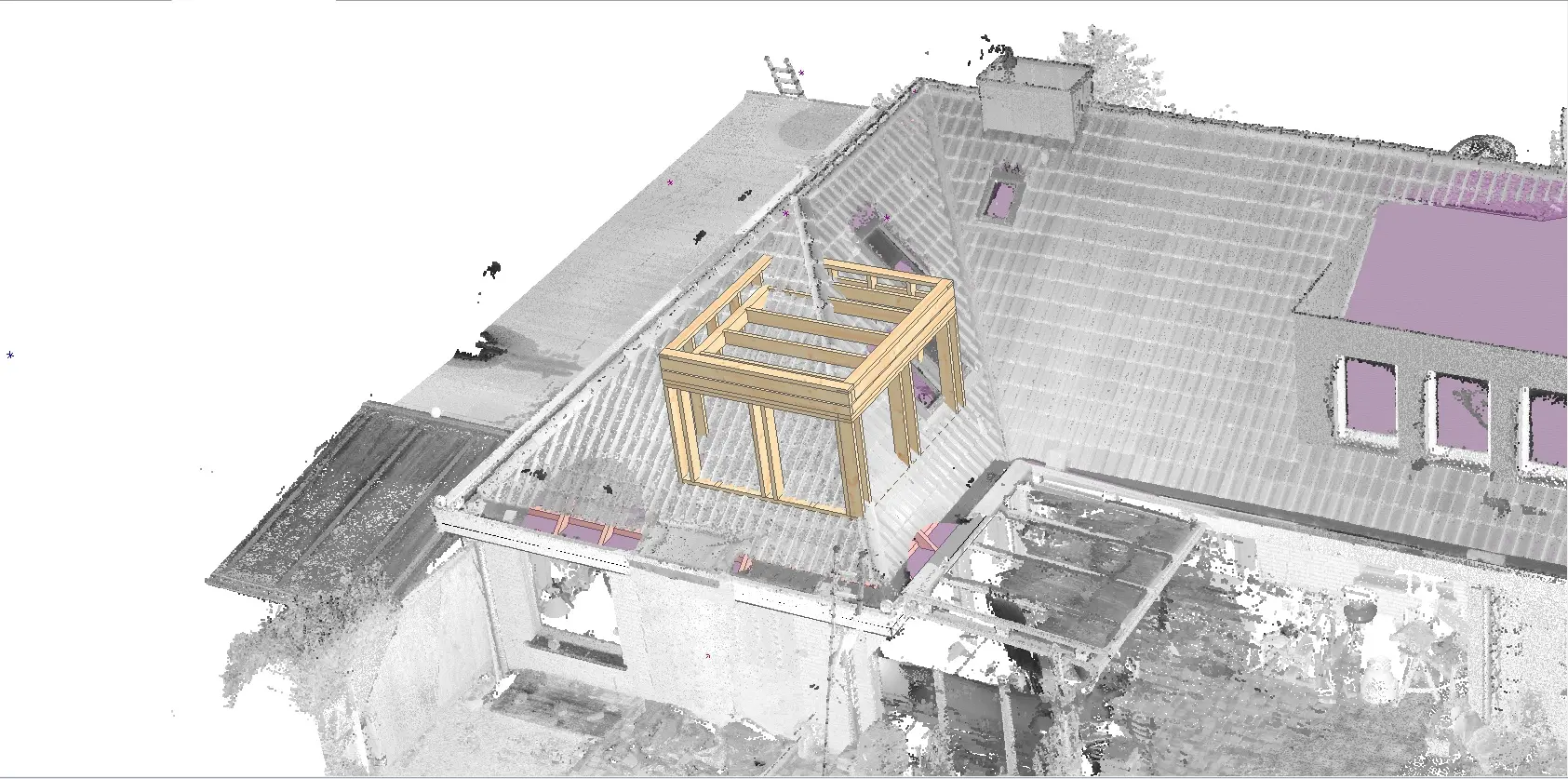

Mit der Funktion Dachausmittlung Dachfläche- Rechteck habe ich mir dann die passenden Dachflächen erzeugt, welche ich anschließend miteinander verschnitten habe. Somit habe ich sehr schnell die exakte Dachausmittlung im Sema Programm erzeugt. Durch das genaue Aufmaß und die Visualisierung im 3 D kann ich die Gaube exakt so plazieren, dass sie noch vor dem Grat herläuft. Und auch die Erstellung der anderen Gauben ist somit kein Problem.
