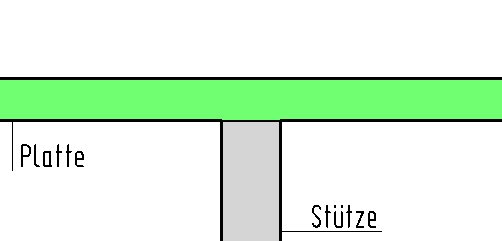

Schnitt durch Stützenkopf

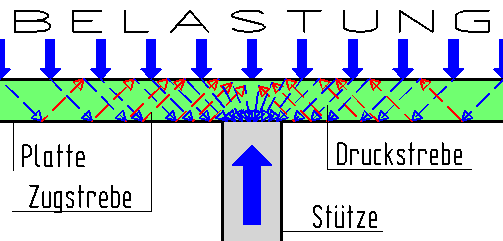

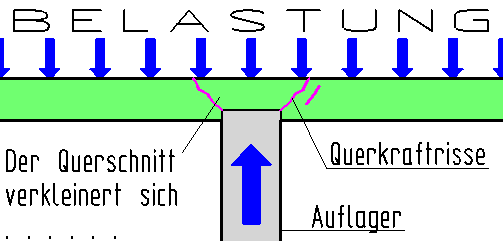

Alle Lasten müssen auf die Auflager geführt werden. Da bei den punktgestützten Platten die Auflagerfläche sehr klein ist, konzentrieren sich dort die Querkräfte.

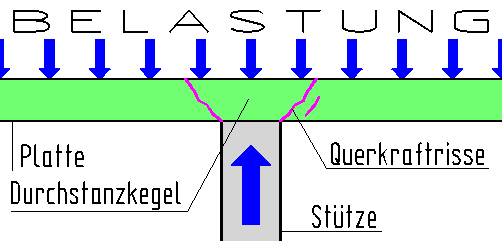

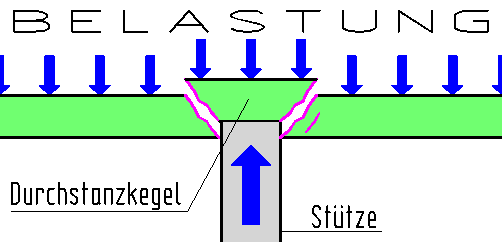

Wird die Beanspruchung zu groß, so entstehen Querkraftrisse. Rund um die Stütze bildet sich ein Durchstanzkegel aus, bis schließlich die Platte bricht.

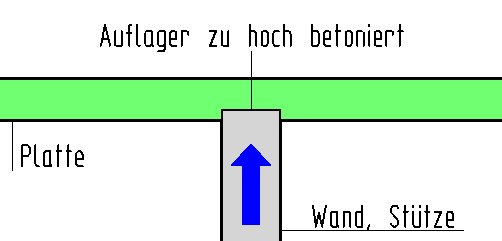

Verständnisfrage: Welche Folgen können sich ergeben, wenn eine Stütze oder Wand zu hoch betoniert wird?

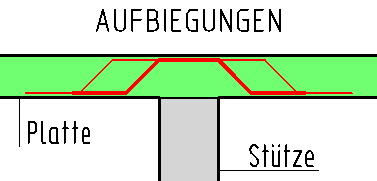

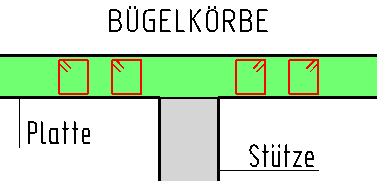

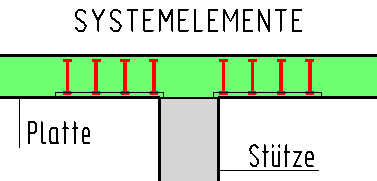

Möglichkeiten der Durchstanzbewehrung
Durchstanzbewehrung
berühren Sie die grünen Punkte
